Ключи моментные предельные электронные USAG 814 A 135, USAG 814 A 200, USAG 814 A 340, 63990-16

Назначение

Ключи моментные предельные электронные USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.

Описание

Принцип работы ключей моментных предельных электронных USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика момента, установленного в корпусе, при приложении крутящего момента силы.

Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в величину крутящего момента силы.

При приближении к заданному значению крутящего момента силы происходит срабатывание светодиодных индикаторов и звукового сигнала.

Ключи моментные предельные электронные USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 состоят из корпуса, электронного табло и присоединительного квадрата с шариковым фиксатором.

Выпускаемые модификации различаются диапазоном измерения крутящего момента

силы.

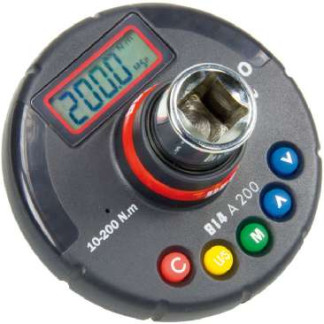

Общий вид ключей моментных предельных электронных USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 представлен на рисунке 1.

Ключи моментные предельные электронные USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 имеют возможность измерения угла поворота ключа при воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений.

Опломбирование ключей моментных предельных электронных USAG 814 A 135, USAG 814 A 200, USAG 814 A 340 не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.

Технические характеристики

Наработка на отказ - не менее 10000 циклов.

Диапазон рабочей температуры для всех моделей от минус 10 до плюс 60 °С.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей моментных предельных электронных USAG 814 A 135, US AG 814 A 200, USAG 814 A 340.

Комплектность

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».

Знак поверки наносится на свидетельство о поверке.

Перечень основных средств поверки (эталонов), применяемых для поверки:

- эталоны 2-го разряда по ГОСТ Р 8.752-2011.

Сведения о методах измерений

Методика измерений приведена в документе «Ключи моментные предельные электронные USAG 814 A 135, USAG 814 A 200, USAG 814 A 340. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к ключам мо-ментным предельным электронным USAG 814 A 135, USAG 814 A 200, USAG 814 A 340

1    ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых

соединений. Ключи моментные. Общие технические условия».

2    ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».

3    Техническая документация «Stanley Black & Decker Italia S.r.l.», Италия.
