Система измерительная количества теплоносителя и тепловой энергии цеха №07 НПЗ ОАО "ТАИФ-НК", 64000-16

Система измерительная количества теплоносителя и тепловой энергии цеха №07 НПЗ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерения объемного расхода (объема), температуры, разности температур теплоносителя в подающем и обратном трубопроводах и вычисления количества тепловой энергии.
Карточка СИ
Номер в госреестре 64000-16
Наименование СИ Система измерительная количества теплоносителя и тепловой энергии цеха №07 НПЗ ОАО "ТАИФ-НК"
Изготовитель НПЗ ОАО "ТАИФ-НК", г.Нижнекамск
Год регистрации 2016
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Система измерительная количества теплоносителя и тепловой энергии цеха №07 НПЗ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерения объемного расхода (объема), температуры, разности температур теплоносителя в подающем и обратном трубопроводах и вычисления количества тепловой энергии.

Описание

Принцип действия ИС основан на измерении тепловычислителем электрических сигналов, поступающих от преобразователей расхода, температуры, последующем определении на их основе количества тепловой энергии в соответствии с заданными алгоритмами и передаче измерительной информации на верхний уровень.

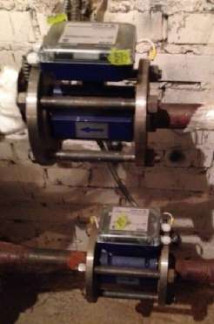

ИС состоит из тепловычислителя «ВЗЛЕТ ТСРВ» исполнение 034 (Госреестр №27010-13), двух расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭР» модификации «Лайт М» исполнение ЭРСВ-440 ЛВ (Госреестр №52856-13), комплекта термопреобразователей сопротивления «ВЗЛЕТ ТПС» (Госреестр №21278-11) и сервера базы данных.

В состав ИС входят две измерительные линии (далее - ИЛ): прямая и обратная.

ИС обеспечивает выполнение следующих основных функций:

-    измерение объемного расхода, температуры и разности температур на ИЛ;

-    вычисление массового расхода (массы) теплоносителя и количества тепловой энергии;

-    регистрацию, индикацию, хранение и передачу на верхний уровень результатов измерений;

-    формирование, отображение и печать текущих отчетов;

-    защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС является встроенным ПО тепловычислителя «ВЗЛЕТ ТСРВ» и обеспечивает реализацию функций ИС. После включения питания ПО проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВЗЛЕТ ТСРВ

Номер версии (идентификационный номер) ПО

61.01.03.54

Цифровой идентификатор ПО

0xDE02

Алгоритм вычисления цифрового идентификатора ПО

CRC16

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью специальных средств защиты. ПО ИС имеет высокий уровень защиты по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование

Значение

Измеряемая среда (теплоноситель)

вода

Диапазон измерения среднего объемного расхода теплоносителя, м3/ч

0,°°4^наиб до Онаиб

Наибольший измеряемый средний объемный расход (0наибХ м /ч

28,98

Диапазон измерения температуры теплоносителя, °С

от 0 до +180

Диапазон измерения разности температур теплоносителя, °С

от 3 до 180

Пределы допускаемой относительной погрешности при измерении объемного расхода (объема), %

±2

Пределы допускаемой абсолютной погрешности при измерении температуры, °С

±(0,6+0,004•t)

Пределы допускаемой относительной погрешности при измерении разности температур, %

±(0,5+9/At)

Пределы допускаемой относительной погрешности при вычислении тепловой энергии, %

±(0,5+3/At)

Пределы допускаемой относительной погрешности при измерении тепловой энергии, %

±(3+12/At)

Температура окружающей среды, °С

от 5 до 50

Относительная влажность воздуха при 35°С, %

до 80 без конденсации влаги

Габаритные размеры тепловычислителя «ВЗЛЕТ ТСРВ», мм, не более

250x250x105

Масса тепловычислителя «ВЗЛЕТ ТСРВ», кг, не более

3

Потребляемая мощность, Вт, не более

50

Наименование

Значение

Напряжение питания постоянного тока, В

24

Среднее время наработки на отказ, ч

25000

Средний срок службы, лет, не менее

12

Примечания t - измеренное значение температуры, °С At - разность температур в прямой и обратной ИЛ, °С

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплектность ИС представлена в таблице 3.

Таблица 3 - Комплектность

Наименование

Количество

Система измерительная количества теплоносителя и тепловой энергии цеха №07 НПЗ ОАО «ТАИФ-НК», заводской №6

1 экз.

Система измерительная количества теплоносителя и тепловой энергии цеха №07 НПЗ ОАО «ТАИФ-НК». Паспорт

1 экз.

МП 1112/2-311229-2015 ГСИ. Система измерительная количества теплоносителя и тепловой энергии цеха №07 НПЗ ОАО «ТАИФ-НК». Методика поверки

1 экз.

Поверка

осуществляется по документу МП 1112/2-311229-2015 «ГСИ. Система измерительная количества теплоносителя и тепловой энергии цеха №07 НПЗ ОАО «ТАИФ-НК». Методика поверки», утвержденному ООО Центр метрологии «СТП» 11 декабря 2015 г.

Основное средство поверки:

- калибратор многофункциональный MC5-R-IS, диапазон воспроизведения сопротивления от 1 до 4000 Ом, пределы допускаемой основной погрешности ±0,04% показаний, но не менее ±30 мОм; диапазон воспроизведения последовательности импульсов от 0 до 9999999 имп., диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА).

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

Методика измерений приведена в документах: «Тепловычислитель ВЗЛЕТ-ТСРВ исполнение-034. Руководство по эксплуатации. Часть I. В84.00-00.00-34 РЭ», Приказ Минстроя России от 17.03.2014 г. №99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя».

Нормативные и технические документы, устанавливающие требования к системе измерительной количества теплоносителя и тепловой энергии цеха №07 НПЗ ОАО «ТАИФ-НК»

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Приказ Минстроя России от 17.03.2014 г. №99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»

Техническая документация НПЗ ОАО «ТАИФ-НК», ОАО «ВЗЛЕТ»

Зарегистрировано поверок 2
Поверителей 2
Актуальность данных 09.07.2025
