| Номер в госреестре | 64001-16 |
| Наименование СИ | Система измерительная количества и температуры теплоносителя цеха №07 НПЗ ОАО "ТАИФ-НК" |
| Обозначение типа СИ | - |
| Изготовитель | НПЗ ОАО "ТАИФ-НК", г.Нижнекамск. |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная количества и температуры теплоносителя цеха №07 НПЗ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерений объемного расхода (объема) и температуры теплоносителя в подающем и обратном трубопроводах и вычисления массового расхода (массы) теплоносителя.
Принцип действия ИС основан на измерении тепловычислителем электрических сигналов, поступающих от преобразователей расхода и температуры, и передаче измерительной информации на верхний уровень. По результатам измерения объемного расхода и температуры блок вычислительно-измерительный БВИ осуществляет расчет массового расхода и массы теплоносителя.
ИС состоит из теплосчетчика ЭСКО-Т (Госреестр №23134-02), который включает блок вычислительно-измерительный БВИ, два преобразователя расхода первичных электромагнитных типа ПРЭ, два термопреобразователя сопротивления платиновых КТС-Б (Pt100), конвертера интерфейсов DE-311 и сервера базы данных.
ИС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка ИС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
В состав ИС входят две измерительные линии (далее - ИЛ): прямая и обратная.
ИС обеспечивает выполнение следующих основных функций:
- измерение объемного расхода и температуры на ИЛ;
- вычисление массового расхода и массы теплоносителя;
- регистрацию, индикацию, хранение и передачу на верхний уровень результатов измерений;
- формирование, отображение и печать текущих отчетов;
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

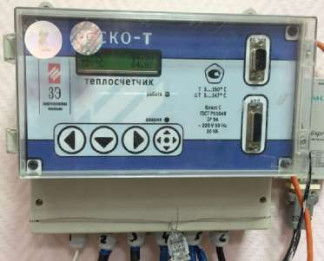

Общий вид и схема пломбировки приведены на рисунке 1.
Программное обеспечение (далее - ПО) ИС является встроенным ПО Теплосчетчика ЭСКО-Т и обеспечивает реализацию функций ИС. После включения питания ПО проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем идентификации, защиты от несанкционированного доступа.
Идентификационные данные ПО ИС приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЭСКО-Т |
| Номер версии (идентификационный номер) ПО | 2m250404 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью специальных средств защиты. ПО ИС имеет высокий уровень защиты по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование | Значение |
| Измеряемая среда (теплоноситель) | вода |
| Диапазон измерений объемного расхода теплоносителя по каждой ИЛ, м3/ч | от 0,3 до 60 |
| Диапазон измерения температуры теплоносителя, °С | от 0 до +150 |
| Пределы допускаемой относительной погрешности при измерении объема и массы теплоносителя, % | ±1,5 в диапазоне расхода от 2,4 до 60 м3/ч; ±2 в диапазоне расхода от 0,3 до 2,4 м3/ч |
| Пределы допускаемой абсолютной погрешности при измерении температуры теплоносителя, °С | ±(0,5+0,015 •t) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 35°С, % - атмосферное давление, кПа | от +5 до +50 до 95 без конденсации влаги от 84 до 106,7 |
| Г абаритные размеры БВИ, мм, не более | 239x205x115 |
| Масса, кг, не более - БВИ - ПРЭ | 1.5 10.5 |
| Время установления рабочего режима, мин, не более | 5 |
| Потребляемая мощность, В-А, не более | 24 |
| Напряжение питания постоянного тока, В | 220 (+10/-15%) |
| Среднее время наработки на отказ, ч | 25000 |
| Средний срок службы, лет, не менее | 12 |
| Примечание - t - измеренное значение температуры теплоносителя, °С | |
наносится на титульный лист паспорта типографским способом.
Комплектность ИС представлена в таблице 3.
Таблица 3 - Комплектность
| Наименование | Количество |
| Система измерительная количества и температуры теплоносителя цеха №07 НПЗ ОАО «ТАИФ-НК», заводской №4200 | 1 экз. |
| Система измерительная количества и температуры теплоносителя цеха №07 НПЗ ОАО «ТАИФ-НК». Паспорт | 1 экз. |
| Система измерительная количества и температуры теплоносителя цеха №07 НПЗ ОАО «ТАИФ-НК». Руководство по эксплуатации | 1 экз. |
| МП 1112/1-311229-2015 ГСИ. Система измерительная количества и температуры теплоносителя цеха №07 НПЗ ОАО «ТАИФ-НК». Методика поверки | 1 экз. |
осуществляется по документу МП 1112/1-311229-2015 «ГСИ. Система измерительная количества и температуры теплоносителя цеха №07 НПЗ ОАО «ТАИФ-НК». Методика поверки», утвержденному ООО Центр метрологии «СТП» 11 декабря 2015 г.
Основное средство поверки:
- калибратор многофункциональный MC5-R-IS, диапазон воспроизведения сопротивления от 1 до 4000 Ом, пределы допускаемой основной погрешности ± 0,04% показаний, но не менее ±30 мОм; диапазон воспроизведения последовательности импульсов от 0 до 9999999 имп., диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА).
Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в документах: «Теплосчетчики «ЭСКО-Т». Руководство по эксплуатации. ЭСКО.23367.009 РЭ», Приказ Минстроя России от 17.03.2014 г. №99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя».
Нормативные и технические документы, устанавливающие требования к системе измерительной количества и температуры теплоносителя цеха №07 НПЗ ОАО «ТАИФ-НК»
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Приказ Минстроя России от 17.03.2014 г. №99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»
Техническая документация НПЗ ОАО «ТАИФ-НК», ОАО «ВЗЛЕТ»
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 08.12.2024 |
