| Номер в госреестре | 64011-16 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Fluke мод. TiX500, TiX520, TiX560 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Fluke моделей TiX500, TiX520, TiX560 (далее по тексту -тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные Fluke моделей TiX500, TiX520, TiX560 отличаются друг от друга по техническим и метрологическим характеристикам. Объектив тепловизоров может поворачиваться на 180° независимо от дисплея, что позволяет проводить измерения в труднодоступных местах.
В тепловизорах используются: система оптической автофокусировки Fluke LaserSharp Auto Focus System, либо расширенная система ручной фокусировку имеется функция мультифокальной записи EverSharp; система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов; поддерживается технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре; а также обладают функцией подключения через HDMI порт; имеется возможность для увеличения геометрического разрешения термографической системы на основе аппаратного обеспечения до 640*480 пикселей в ИК-диапазоне (детектор с 320*240 пикселями) в режиме сверхразрешения («SuperResolution»). Для улучшения полезной чувствительности тепловизора и более качественных снимков имеются низкий, средний и высокий уровни фильтрации.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством интерфейсов (USB, RS232) или при помощи беспроводной передачи данных (WiFi, Bluetooth и Bluetooth Low Energy (соединение по Bluetooth с минимальными затратами энергии)) на компьютер или мобильное устройство.

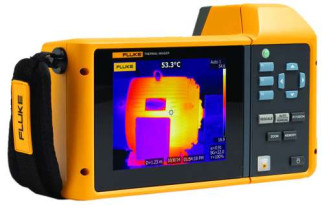

Фотография общего вида тепловизоров Fluke моделей TiX500, TiX520, TiX560 приведена на рисунке 1.
Рисунок 1 - Общий вид тепловизоров инфракрасных Fluke моделей TiX500, TiX520, TiX560
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | MIR FPGA | MIR NIOS | CMB FPGA | SOC |
| Номер версии (идентификационный номер) ПО (*) | 1.1.41 | 1.2.44 | 1.5.10 | 2.54.0 |
| Цифровой идентификатор программного обеспечения | по номеру версии | |||
-(*)--
Примечание: - и более поздние версии.
Идентификационные данные автономной части ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «SmartView» |
| Номер версии (идентификационный номер) ПО | 4.7 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
-(*)-
Примечание: - и более поздние версии.
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 3.
| Наименование характеристики | Значение характеристики в за модели тепловизо | висимости от ра | |
| TiX500 | TiX520 | TiX560 | |
| Диапазон измерений температуры, °С | от минус 20 до плюс 650 | от минус 20 до плюс 850 | от минус 20 до плюс 1200 |
| Пределы допускаемой относительной (или абсолютной) погрешности измерений температуры (при температуре окружающей среды 20±5 °С) | ±2,0 % или ±2,0 °С, принимается большее значение | ||
| Порог температурной чувствительности (при температуре объекта плюс 30 °С), °С | < 0,05 | < 0,05 (0,04 в режиме фильтрации) | < 0,045 (0,03 в режиме фильтрации) |
| Спектральный диапазон, мкм | от 8 до 14 | ||
| Углы поля зрения, градус по горизонтали х градус по вертикали: | 24 х 18 | ||
| Минимальное фокусное расстояние (при использовании стандартного ИК-объектива), м | 0,15 | ||
| Пространственное разрешение (при использовании стандартного ИК-объектива), мрад | 1,31 | ||
| Количество пикселей матрицы детектора | 320 х 240 | ||
| Масса (с аккумулятором и со стандартным ИК-объективом), не более, кг | 1,54 | ||
| Запись изображений или частота обновлений, Гц | 9 или 60 | ||
| Г абаритные размеры, мм (высота х ширина х длина) | 273x159x97 | ||
| Напряжение питания, В | 7,2 (литий-ионная аккумуляторная батарея) от 12 до 24 (внешний адаптер постоянного тока) | ||
| Срок службы батареи при непрерывном использовании, ч | 3 (для 50 % яркости ж/к дисплея) | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от минус 10 до плюс 50 от 10 до 95 (без конденсации) | ||
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
В комплект поставки тепловизора входят:
- тепловизор - 1 шт. (модель в соответствии с заказом);
- блок питания переменного тока с сетевыми переходниками- - 1 шт.;
- зарядное устройство для батареи - 1 шт.;
- USB-кабель -1 шт.;
- кабель HDMI - 1 шт.;
- сменная карта памяти типа microSD (4 Gb) - 1 шт.;
- Руководство по эксплуатации (на русском языке) - 1 экз.;
- Руководство по эксплуатации (на английском языке) - 1 экз.;
- Методика поверки - 1 экз.;
- аккумуляторные литий-ионные батареи с индикацией оставшегося заряда - 2 шт.;
- прочный переносной кейс для транспортировки - 1 шт.;
- регулируемый ремень для тепловизора (лево- или правосторонний) - 1 шт.;
- диск с руководствами по эксплуатации- 1 шт.;
- диск с программным обеспечением «SmartView» - 1 шт.;
- гарантийный регистрационный талон - 1 шт.
По дополнительному заказу могут поставляться: двукратный телескопический объектив FLK-LENS/TELE2, широкоугольный объектив FLK-LENS/WIDE2, четырехкратный телескопический объектив FLK-LENS/4XTELE2, макрообъектив 25 микрон FLK-LENS/25MAC2.
осуществляется по документу МП 64011-16 «Тепловизоры инфракрасные Fluke моделей TiX500, TiX520, TiX560. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2015 г. Основные средства поверки:
- источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные 1-го, 2-го разрядов по ГОСТ 8.558-2009 с диапазоном воспроизводимых температур от минус 20 до плюс 1200 °С.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным Fluke моделей TiX500, TiX520, TiX560
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.
| Зарегистрировано поверок | 177 |
| Поверителей | 26 |
| Актуальность данных | 17.11.2024 |
