| Номер в госреестре | 64016-16 |
| Наименование СИ | Термопреобразователь сопротивления платиновый |
| Обозначение типа СИ | Termics T/R Pt100 Cl.A 4fili |
| Изготовитель | "Termics S.r.l.", Италия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователь сопротивления платиновый модели «Termics T/R Pt100 Cl.A 4fili» (далее по тексту - термопреобразователь или ТС) предназначен для измерения температуры внутри кожуха компрессора К-101 на предприятии ООО «Акрил Салават», г. Салават.
Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.
Термопреобразователь конструктивно выполнен в виде измерительной вставки с одним ЧЭ, соединенной с коммутационной коробкой прямоугольной формы, выполненной из пластика. Измерительная вставка состоит из одного платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительным элементом 4-х проводная.
Защита от несанкционированного доступа предусмотрена в виде пломбировки винта крепления верхней крышки термопреобразователя.

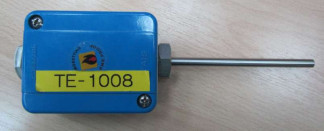

Общий вид термопреобразователя с указанием места пломбировки представлен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до плюс 150 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 | А |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C | +(0,15+0,002|ф |
| Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее | 100 |
| Диаметр монтажной части ТС, мм | 6 |
| Длина монтажной части ТС, мм | 100 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от минус 40 до плюс 80 95 |
наносится на титульный лист паспорта типографским способом.
Термопреобразователь сопротивления платиновый модели «Termics T/R Pt100 Cl.A 4fili»
1 шт. 1 экз.
Паспорт
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Госреестр № 19916-10);
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр № 33744-07);
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Госреестр 46576-11);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Госреестр 19736-11);
- измеритель сопротивления изоляции АРРА607 (Госреестр № 56407-14).
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к термопреобразователю сопротивления платиновому модели «Termics T/R Pt100 C1.A 4fili»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
