| Номер в госреестре | 64018-16 |
| Наименование СИ | Манометры дифференциальные |
| Обозначение типа СИ | A2G (air2guide) |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия; Фирма "Manometer AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

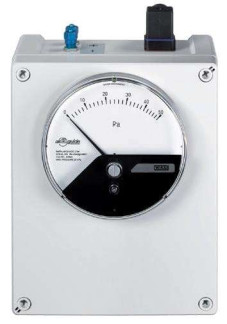

Манометры дифференциальные A2G (air2guide) предназначены для измерения избыточного и дифференциального давления неагрессивных (сухих) газов.
Конструктивно манометры дифференциальные A2G (air2guide) представляют собой однострелочные приборы с упругим чувствительным элементом в виде мембранной коробки. Мембранная коробка представляет собой упругую пластину с гофрированной формой поверхности, герметично закрепленную по периметру к жёсткой площадке. Размер диаметра мембраны зависит от габаритных размеров манометра дифференциального A2G (air2guide), запаса прочности, заданного тягового усилия, метрологической надежности, величины перемещения центра и других параметров.
Принцип действия манометров дифференциальных A2G (air2guide) основан на упругой деформации упругого чувствительного элемента. Под воздействием измеряемого давления деформация чувствительного элемента преобразуется передаточным механизмом в угловое перемещение показывающей стрелки.
Манометры дифференциальные A2G (air2guide) модификации A2G-15 (air2guide P+E) имеют вторичный преобразователь, преобразующий деформацию чувствительного элемента в электрический выходной нормированный сигнал от 4 до 20 мА или от 0 до 10 В.
Корпуса манометров дифференциальных A2G (air2guide) выполнены в неразборном исполнении, таким образом, доступ внутрь прибора полностью исключен.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Манометры дифференциальные A2G (air2guide) | |||
| модификации: | ||||
| A2G-05 (air2guide Eco) | A2G-10 (air2guide P) | A2G-15 (air2guide P+E) | A2G-90 (air2guide Airbox) | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазоны измерений, Па* | от (0 ... 50) до (0 ... 12500); от (минус 25 ... 25) до (минус 1500 ... 1500) | от (0 ... 50) до (0 ... 1 2500) ; от (минус 25 ... 25) до (минус 1500 ... 1500) | от (0 ... 50) до (0 ... 1 2500) ; от (минус 25 ... 25) до (минус 1500 ... 1500) | от (0 ... 250) д о (0 ... 6000) |
| Выходной сигнал | - | - | (4 ... 20) мА (0 ... 10) В | - |
| Пределы допускаемой приведённой погрешности: - с диапазонами измерений от 50 до 125 Па включительно, % | ±5,0 | ±5,0 | ±5,0 | |
| 1 | 2 | 3 | 4 | 5 |
| - с диапазонами измерений свыше 125 Па, % | ±3,0 | ±3,0 | ±3,0 | ±3,0 |
| Пределы допускаемой дополнительной погрешности при температуре окружающей среды отличной от (20 ±5) °С, %/ °С | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| Максимальное избыточное рабочее давление, Па | 20000 | 20000 | 20000 | 20000 |
| Напряжение питания, В | - | - | от 15 до 35 | - |
| Габаритные размеры, мм, не более | 0132 x 91 | 0132x111 | 0132 x 111 | 191x141x276 |
| Масса, кг, не более | 0,55 | 0,55 | 0,85 | 1,23 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С | от минус 30 до плюс 80 | от минус 30 до плюс 80 | от минус 30 до плюс 80 | от минус 30 до плюс 60 |
| Диапазон температуры о/~' хранения, С | от минус 30 до плюс 80 | от минус 30 до плюс 80 | от минус 30 до плюс 80 | от минус 30 до плюс 60 |
• по запросу возможно изготовление в других единицах измерений, допущенных к применению на территории РФ
Место нанесения знака поверки
| § 1 | 1 | _ж |
| К 7- | | 1 |
наносится на шкале манометра методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом
В комплект поставки входит:
- манометр дифференциальный A2G (air2guide)
- паспорт
- руководство по эксплуатации
- методика поверки
1 шт.;
1 экз.;
1 экз., на партию манометров;
1 экз, на партию манометров.
осуществляется по документу РТ-МП-2955-443-2016 «ГСИ. Манометры дифференциальные A2G (air2guide). Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.01.2016 г.
Знак поверки в виде оттиска поверительного клейма наносится на защитное стекло манометра дифференциального A2G (air2guide).
Основные средства поверки:
- задатчик давления «Воздух-4000» (Госреестр № 12143-04);
- микроманометр МКВ-250 (Госреестр № 968-74);
- мультиметр цифровой 34401А (Госреестр № 54848-13);
- источник питания постоянного тока Б5-93 (Госреестр № 51394-12).
Методика измерений приведена в:
- руководство по эксплуатации на манометры дифференциальные A2G (air2guide) модификации A2G-05 (air2guide Eco);
- руководство по эксплуатации на манометры дифференциальные A2G (air2guide) модификации A2G-10 (air2guide P) и A2G-15 (air2guide P+E);
- руководство по эксплуатации на манометры дифференциальные A2G (air2guide) модификации A2G-90 (air2guide Airbox).
Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным A2G (air2guide)
1 Документация фирмы « WIKA A^ander Wiegand SE & Co. KG», Г ермания
2 Документация фирмы «MANOMETER AG», Швейцария.
3 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
