Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО "ЯРГЕО", 64020-16

Назначение

Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО» (далее СИКН) предназначена для измерений массы нефти.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды и массовой доли серы в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию, производит вычисление массы нефти.

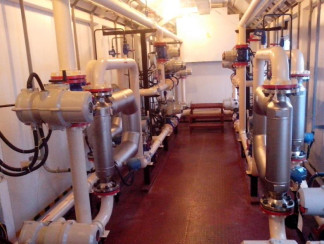

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

а)    Блока фильтров, в состав которого сходит:

-    манометры показывающие для точных измерений МПТИ-У2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26803-11;

-    датчики разности давлений Метран-150СБ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32854-13.

б)    Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения массы нефти массовыми счетчиками-расходомерами. В состав БИЛ входят три рабочие и одна контрольно-резервная измерительные линии. На каждой измерительной линии установлены следующие средства измерений:

-    счетчик-расходомер массовый Micro Motion модификации CMF 300 (со вторичным преобразователем MVD 2700), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45115-10;

-    преобразователи измерительные 644, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14683-09;

-    термопреобразователи сопротивления Rosemount 0065, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53211-13;

-    датчик давления Метран-150TG, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32854-13;

-    манометры показывающие для точных измерений МПТИ-У2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26803-11;

-    термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 303-91.

в)    Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

-    влагомер нефти поточный УДВН-1пм (рабочий и резервный), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14557-10;

-    преобразователь плотности жидкости измерительный 7835В (рабочий и резервный), регистрационный номер в Федеральном информационном фонде средств измерений по обеспечению единства измерений 52638-13;

-    преобразователи измерительные 644, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14683-09;

-    термопреобразователи сопротивления Rosemount 0065, регистрационный номер в

Федеральном информационном фонде по обеспечению единства измерений 53211-13;

-    датчик давления Метран-150ТО, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32854-13;

-    манометры показывающие для точных измерений МПТИ-У2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26803-11;

-    термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 303-91.

г)    Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

-    измерительно-вычислительных комплексов «Вектор-02», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43724-10;

-    автоматизированное рабочие место оператора (АРМ-оператора) «Вектор» с аттестованным программным обеспечением.

д)    Блока трубопрошневой поверочной установки, в составе:

-    установка трубопоршневая Сапфир НГИ-300-2,5-0,05, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51927-12;

-    датчики давления Метран-150 TG, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32854-13;

-    преобразователи измерительные 644, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14683-09;

-    термопреобразователи сопротивления Rosemount 0065, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53211-13;

-    манометры показывающие для точных измерений МПТИ-У2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26803-11;

-    термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 303-91.

СИКН обеспечивают выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массового расхода нефти по каждой измерительной линии и в целом по СИКН;

2)    объемной доли воды в нефти;

3)    давления в БИЛ, БИК и ТПУ;

4)    температуры в БИЛ, БИК и ТПУ;

5)    плотности нефти.

-    расчет в автоматическом режиме:

1)    суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала

партии);

2)    массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);

3)    средних значений температуры, давления, плотности, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

-    автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

-    световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

-    передача измеряемых и расчетных параметров.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Цифровые идентификаторы вычисляются по алгоритму CRC32.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

Технические характеристики

Рабочая среда    нефть по

ГОСТ Р 51858-2002 от 65,5 до 419,04 от 0,4 до 2,06 от +5 до +40 от 802,6 до 821 0,5 0,05 100 10 66,7

не допускается

±0,25 ±0,35 ± 0,5

±0,2

±0,1

±0,36

от 0 до +50 от +15 до +35 непрерывный периодический

(220/380) -15%+10% (50±1) Гц

Рабочий диапазон массового расхода нефти, т/ч Рабочий диапазон давления, МПа Рабочий диапазон температуры, °С

Рабочий диапазон плотности нефти в рабочих условиях, кг/м Массовая доля воды в нефти, %, не более Массовая доля механических примесей, %, не более Массовая концентрация хлористых солей, мг/дм3, не более Кинематическая вязкость нефти при 20 °С, не более , сСт Давление насыщенных паров, не более, кПа Содержание свободного газа

Пределы допускаемой относительной погрешности измерения

-    массы брутто нефти, %

-    массы нетто нефти, %

Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения

-    температуры, °С

-    объемной доли воды в нефти, %

-    плотности, кг/м3 Условия эксплуатации:

Температура окружающего воздуха:

-    для первичных измерительных преобразователей, оС

-    для ИВК и АРМ оператора, оС Режим работы (без ТПУ)

Режим работы ТПУ

Параметры электрического питания:

-напряжение питания переменного тока, В -частота переменного тока

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность

Система измерений количества и показателей качества нефти № 814 на ПСП    1 экз.

Ярудейского месторождения ООО «ЯРГЕО»

Инструкция по эксплуатации «Система измерений количества и показателей    1 экз.

качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО».

«ГСИ. Система измерений количества и показателей качества нефти № 814 на ПСП 1 экз. Ярудейского месторождения ООО «ЯРГЕО». Методика поверки»

Поверка

осуществляется по документу МП 64020-16 «ГСИ. Система измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 25 января 2016 г. Перечень основного поверочного оборудования указан в таблице 2.

Примечание: Возможно применение других эталонных средств измерений с метрологическими характеристиками не хуже указанных в таблице 2.

Знак поверки наносится на свидетельство о поверке СИКН.

Сведения о методах измерений

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО». Методика разработана и аттестована 22.10.2015 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 953/01.00248-2014/2015.

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 814 на ПСП Ярудейского месторождения ООО «ЯРГЕО»

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
