Измерители скорости газового потока FMD 09, 64021-16

Назначение

Измерители скорости газового потока FMD 09 (далее-измерители) предназначены для измерений скорости газового потока, объемного расхода и объема дымовых и технологических газов.

Описание

Принцип действия измерителей скорости основан на измерении разности давлений (перепада давлений) между полным давлением потока измеряемой среды и статическим давлением, возникающим при обтекании напорной осредняющей трубки преобразователя и определении объемного расхода газа методом площадь - скорость.

Конструктивно измерители скорости состоят из напорной осредняющей трубки и измерительного блока.

Напорная осредняющая трубка предназначена для монтажа непосредственно в трубопровод и непрерывного измерения динамического давления газовой смеси.

Измерительный блок состоит из датчика дифференциального давления, опционального датчика абсолютного давления, датчика температуры Pt100, блока управления и контроля и блока нагревательного, заключенных во всепогодный корпус.

Блок управления и контроля служит для приема сигналов с датчиков измерительных, обработки, передачи и индикации измеренных значений. Блок измерительный также осуществляет расчет скорости, объемного расхода и приведенного объемного расхода газовой смеси при введённых значениях площади сечения трубопровода. Блок управления и контроля встроен в защитный кожух.

Блок нагревательный предназначен для поддержания оптимальной температуры внутри корпуса блока измерительного.

Датчик температуры Pt100 измеряет температуру газовой смеси в точке измерения (без нормирования погрешности).

Дополнительный датчик абсолютного давления измеряет абсолютное давление в точке измерений (без нормирования погрешности).

Блок управления и контроля ведет с помощью собственного микроконтроллера непрерывную обработку результатов измерений, полученных от датчиков измерительных. Также обеспечивается вывод данных измерений в виде электрических аналоговых сигналов (по току), и одновременная индикация данных измерений на дисплее прибора.

Внешний вид измерителей приведен на рисунке 1.

На цифровом индикаторе блока управления и контроля непрерывно отображается значение скорости газового потока либо объемный расход или объем газа в текстовом или графическом режиме, значения температуры газового потока и абсолютного давления.

Длина прямых участков трубопровода до и после измерителя должна составлять не менее 5 Ду и 2 Ду соответственно. Длина прямого участка трубопровода от измерителя до входа и выхода не менее 5 Ду (Ду-номинальный (условный) диаметр трубопровода).

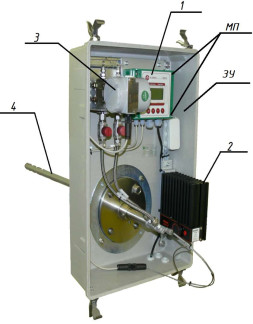

Рисунок 1 - Внешний вид измерителя скорости газового потока FMD09

1 - Блок управления и контроля; 2 - Блок нагревателя; 3 -Измерительные датчики;

4 - Зонд динамического давления, МП - Места Пломбирования;

ЗУ - место нанесения Знака Утверждения типа СИ.

Программное обеспечение

Таблица 1

Контроллер блока управления и контроля имеет встроенную аппаратную защиту от несанкционированного доступа к ПО СИ и влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «Средний».

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносят на внутреннюю поверхность всепогодного корпуса (см. рис. 1) в виде наклейки и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Комплектность измерителей приведена в таблице 3.

Таблица 3 - Комплектность измерителей

Поверка

осуществляется по документу МП-2550-0272-2016 «Измерители скорости газового потока FMD 09. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»

11 февраля 2016 г.

Основные средства измерений, применяемые при поверке:

-Аэродинамическая измерительная установка с диапазоном воспроизведения скорости воздушного потока от 3 до 30 м/с и абсолютной погрешностью измерения не более 0,7 %.

Знак поверки наносится свидетельство о поверке.

Сведения о методах измерений

Методика прямых измерений изложена в руководстве по эксплуатации

Нормативные и технические документы, устанавливающие требования к измерителям скорости газового потока FMD 09

1    ГОСТ Р 8.886-2015 «Государственная поверочная схема для средств измерений скорости воздушного потока».

2    Приказ Минприроды России №425 от 07 декабря 2012 года "Об утверждении перечня измерений, относящихся в сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений".

3    Техническая документация фирмы-изготовителя.
