Государственный реестр средств измерений

Трансформаторы напряжения JP 104, 64025-16

64025-16
Трансформаторы напряжения JP 104 (далее - трансформаторы) предназначены для измерений высоких напряжений переменного тока промышленной частоты и применяются в сетях 10 кВ переменного тока с номинальной частотой 50 Гц, в составе комплектных распределительных устройств 10 кВ для целей учета электрической энергии и в цепях защиты.
Документы
Карточка СИ
Номер в госреестре 64025-16
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ JP 104
Изготовитель "ZSE Praha", Чехия
Год регистрации 2016
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы напряжения JP 104 (далее - трансформаторы) предназначены для измерений высоких напряжений переменного тока промышленной частоты и применяются в сетях 10 кВ переменного тока с номинальной частотой 50 Гц, в составе комплектных распределительных устройств 10 кВ для целей учета электрической энергии и в цепях защиты.

Описание

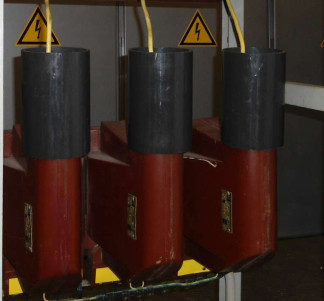

Трансформаторы напряжения JP 104 являются однофазными, индуктивными трансформаторами с одним изолированным выводом первичной обмотки, к которому присоединяется предохранитель, другой конец первичной обмотки при эксплуатации заземляется.

Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Вторичные обмотки выведены на контактные площадки для подсоединения внешней цепи. Для закрепления трансформатора в ячейке комплектного распределительного устройства предусмотрены отверстия под болты М 10.

Таблица 1 - Метрологические и технические характеристики трансформаторов

Наименование характеристики

Значение характеристики

1

2

Номинальное напряжение первичных обмоток, В

10000/V3

Номинальное напряжение основных вторичных обмоток, В

100/V3

Частота, Гц

50

Класс точности вторичных обмоток по ГОСТ 1983-2001

- для измерений

1,0

- для защиты

Номинальная мощность нагрузки, В-А

100

Номинальная мощность нагрузки дополнительной

100

вторичной обмотки, В-А

Масса, кг

30

Габаритные размеры (длинахширинахвысота), мм

400x300x170

Климатическое исполнение

У3 по ГОСТ 15150-69

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на табличку технических данных методом трафаретной печати.

Комплектность

Комплектность трансформатора представлена в таблице 2.

Таблица 2 - Комплектность трансформатора тока

Наименование

Кол-во, экз.

Трансформатор напряжения JP 104

6

Паспорт

6

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15, (Госреестр № 5811-00), прибор сравнения КНТ-05 (Госреестр № 37854-08), магазин нагрузок МР3025 (Госреестр № 22808-07).

Знак поверки наносится согласно рисунку 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам напряжения JP 104

ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
