Трансформаторы тока PR 25 A1, 64026-16

Трансформаторы тока PR 25 A1 (далее - трансформаторы) предназначены для преобразования силы переменного тока в электрических цепях промышленной частоты с целью передачи измерительной информации приборам и устройствам измерений, защиты и управления.

Документы

Описание типа

Карточка СИ

Номер в госреестре	64026-16
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	PR 25 A1
Изготовитель	"EJF", Чехия
Год регистрации	2016
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Трансформаторы тока PR 25 A1 являются однофазными трансформаторами с литой изоляцией. При установке трансформаторы помещаются в ячейку комплексного распределительного устройства. Рабочее напряжение трансформаторов составляет 10 кВ. Вторичные обмотки (измерительная и защитная) изготовлены на номинальные вторичные токи

5 А. Трансформаторы могут быть установлены в любом положении и крепятся с помощью резьбового соединения.

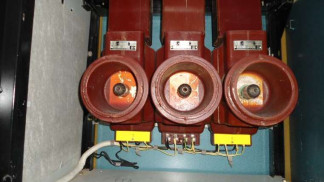

Рисунок 1 - Внешний вид трансформаторов

Технические характеристики

представлены в таблице 1.

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Тип конструкции	однофазный
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	1250
Номинальный вторичный ток, А	5
Частота, Гц	50

Наименование характеристики	Значение характеристики
Класс точности вторичных обмоток по ГОСТ 7746-2001 - для измерений - для защиты	0,5 1,0
Номинальная вторичная нагрузка вторичных обмоток, В-А - для измерений - для защиты	30 30
Номинальная предельная кратность вторичных обмоток для защиты	10
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений	8
Масса, кг	16
Габаритные размеры (длинахширинахвысота), мм	400x300x160
Климатическое исполнение	У3 по ГОСТ 15150-69

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на табличку технических данных методом трафаретной печати.

Комплектность

Комплектность трансформатора представлена в таблице 2.

Таблица 2 - Комплектность трансформатора тока

Наименование	Кол-во, экз.
Трансформатор тока PR 25 A1	6
Паспорт	6

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (Госреестр № 19457-00), прибор сравнения КТ-01 (Госреестр № 18287-99), магазин нагрузок МР3027 (Госреестр № 34915-07).

Знак поверки наносится согласно рисунку 1.
