| Номер в госреестре | 64031-16 |
| Наименование СИ | Измерители крутящего момента силы цифровые |
| Обозначение типа СИ | TruСheck и TruCheсk Plus |
| Изготовитель | "Norbar Torque Tools Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители крутящего момента силы цифровые Tru^eck и Тги^еск Plus (далее - измерители) предназначены для использования при поверке и калибровке ключей (отвёрток) моментных.
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста.
Измерители представляют собой конструктивно объединенный в один корпус датчик крутящего момента силы, промежуточный преобразователь (измерительную схему) и цифровой дисплей.
Для проведения измерений крутящего момента силы, измерители неподвижно крепятся к рабочей поверхности стола в горизонтальном положении через отверстия в корпусе двумя или четырьмя болтами (в зависимости от модели).
Измерители крутящего момента силы цифровые Tru^eck Plus дополнительно оборудованы клавишами выбора режима работы, выбора единицы измерения, а также клавишами «сброс» и «предел» для настройки предельного значения измеряемого крутящего момента силы.
Конструкция измерителей крутящего момента силы цифровых Tru^eck Plus предусматривает подсоединение измерителя к персональному компьютеру с помощью стандартного разъема ЯБ-232С для визуализации, регистрации результатов измерений и распечатки протоколов на принтере. Питание измерителей осуществляется от сети переменного тока через блок питания.
Выпускаемые модели измерители крутящего момента силы различаются диапазоном измерения крутящего момента силы, имеют различные габариты и массу.

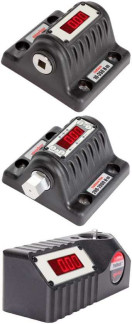

Общий вид измерителей крутящего момента силы цифровых Tru^eck и TruCheсk Plus представлен на рисунках 1 - 4.
Рисунок 1 - Общий вид измерителей крутяще- Рисунок 2 - Общий вид измерителей крутящего момента силы цифровых TruCheck 350, го момента силы цифровых
TruCheck 1000, TruCheck 2000 TruCheck Plus 350, TruCheck Plus 1000,
TruCheck Plus 2000
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства крепежные винты заливаются пломбирующей краской.
Таблица 1 - Метрологические и технические характеристики
| Модель | Диапазон | Разре | Пределы до- | Размер при- | Масса, | Г абаритные |
| измерений, | шение | пускаемой | соединитель- | кг | размеры | |
| Нм | дисплея | абсолютной | ного квадрата, | (Д х Ш х В), | ||
| r, Нм | погрешности, Н-м | мм (дюйм) | мм | |||
| TruCheck 3 | 0,1 - 3,0 | 0,01 | ||||
| TruCheck Plus 3 | 6,3 (1/4) | 64 х 175 х | ||||
| TruCheck 10 | 1,0 - 10,0 | 0,01 | 2,6 | 72 | ||
| TruCheck Plus 10 | ||||||
| TruCheck 25 | 1 - 25 | 0,01 | 6,3 (1/4) | 72 х 175 х | ||
| TruCheck Plus 25 | ±(0,01-M* + г) | 10 (3/8) | 64 | |||
| TruCheck 350 | 10 - 350 | 0,1 | 12,5 (1/2) | 3,2 | 145,5 х 150 х | |
| TruCheck Plus 350 | 85 | |||||
| TruCheck 1000 | 100 - 1000 | 1 | 20 (3/4) | 4,8 | ||
| TruCheck Plus 1000 | 145,5 х 175 х | |||||
| TruCheck 2000 | 200 - 2000 | 1 | 25 (1) | 5,8 | 85 | |
| TruCheck Plus 2000 |
* - M - измеренное значение крутящего момента силы, Н-м
Таблица 2 - Технические характеристики
| Рабочий диапазон температур, °С | от плюс 5 до плюс 40 |
| Напряжение питания, В | 220+10% 220-15% |
| Частота напряжения питания, Гц | 50±1 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Таблица 3 - Комплектность
| Наименование | Количество |
| Измеритель крутящего момента силы | 1 |
| Блок питания от сети переменного тока | 1 |
| Кабель передачи данных* | 1 |
| Крепёжный болт | 4 |
| Руководство по эксплуатации | 1 |
* - для ТгцСЬеск Plus
осуществляется по ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Знак поверки наносится на свидетельство о поверке.
Основное средство поверки (эталон) - эталоны 1-го разряда по ГОСТ 8.752-2011.
Методика измерений приведена в документе: «Измерители крутящего момента силы цифровые TгuСheck и TгuCheсk Plus. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы цифровым ТгиСИеек и ТгиСИеек Plus
ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
Техническая документация «Norbar Torque Tools Ltd», Великобритания.
| Зарегистрировано поверок | 221 |
| Поверителей | 13 |
| Актуальность данных | 27.09.2024 |
