| Номер в госреестре | 64034-16 |
| Наименование СИ | Автоколлиматоры цифровые |
| Обозначение типа СИ | АК-3Ц |
| Изготовитель | ООО "НПК "Диагностика", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоколлиматоры цифровые АК-3Ц (далее - автоколлиматоры) предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, отклонений от прямолинейности направляющих, а также используются в качестве дрейф-индикатора и нуль-индикатора.
Принцип действия автоколлиматоров АК-3Ц основан на формировании параллельного пучка света, несущего изображение световой марки, получении отраженного изображения световой марки от плоской отражающей поверхности и регистрации линейного смещения этого изображения относительно центра поля зрения объектива с помощью ПЗС-матрицы, находящейся в его фокальной плоскости. Значение угла наклона отражающей поверхности по отношению к оси объектива автоколлиматора вычисляется как отношение величины смещения к удвоенному значению фокусного расстояния объектива.
Конструктивно автоколлиматоры состоят из оптико-механического и электронного блоков. Оптико-механический блок содержит осветительно-приемный узел и связанный с ним объектив, которые установлены в механическом основании для настройки и фиксации положения автоколлиматора. Электронный блок содержит источник питания и плату регулировки яркости световой марки.
Управление работой оптико-механического и электронного блоков, обработка и выдача измерительной информации осуществляются с помощью персонального компьютера (ЭВМ).
На ПЗС-матрицу, находящуюся в оптико-механическом блоке автоколлиматора, проецируется отраженное от плоской отражающей поверхности изображение неподвижной световой марки и определяется начало отсчета. При угловом смещении плоской отражающей поверхности на ПЗС-матрице определяется очередное положение световой марки. Каждое полученное на ПЗС-матрице изображение световой марки через порт USB 3.0 передается в ЭВМ, где на экране отображается непосредственное изображение световой марки и результат измерений в двух плоскостях.
Значение угла наклона вычисляется как разность значений чисел пикселей для второго и первого положений световой марки, возникшей из-за смещения световой марки по каждой координате (с учетом преобразования из линейного значения в угловую величину).

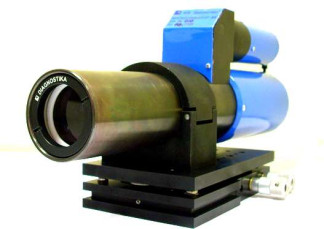

Внешний вид автоколлиматоров представлен на рисунке 1.
Программное обеспечение «Автоколлиматор», версия 2.1, предназначено для обработки сигналов ПЗС-матрицы, отображения на дисплее изображения световой марки и ее текущего положения, вычисления значений, отображения и сохранения результатов измерений, вывода на печать результатов измерений.
Программное обеспечение установлено на ЭВМ и служит для обработки результатов угловых смещений световой марки относительно начала координат (предыдущего положения световой марки) и регистрации результатов измерений.
Программное обеспечение автоколлиматоров соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Программное обеспечение «Автоколлиматор» |
| Идентификационное наименование ПО | Autocollimator. exe |
| Номер версии ПО | Версия 2.1 |
| Цифровой идентификатор ПО | 2188562c5f025ae7e1ad0723bb259d6c |
| Алгоритм расчета цифрового идентификатора | MD5 |
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 2
| 1 Диапазон измерений углов в горизонтальной плоскости, ...', не менее | ±20 |
| 2 Диапазон измерений углов в вертикальной плоскости, .', не менее | ±15 |
| 3 Пределы допускаемой абсолютной погрешности измерений углов (во всем диапазоне измерений), ..." | ±3,0 |
| 4 Максимальное расстояние до объекта измерений, м | 1 |
| 5 Габаритные размеры, не более, мм: - оптико-механического блока - электронного блока | 330x80x120 200x150x50 |
| 6 Масса, не более, кг | 3 |
| 7 Напряжение питающей сети, В | 220±22 |
| 8 Частота питающей сети, Гц | 50±1 |
| 9 Потребляемая мощность, Вт, не более | 50 |
| 10 Средний срок службы, лет | 5 |
наносится на маркировочную табличку фотохимическим методом для последующего крепления на верхнюю часть корпуса автоколлиматора и типографским способом на титульный лист руководства по эксплуатации ДИАГ.401235.004РЭ и паспорта ДИАГ.401235.004ПС.
Таблица 3
| Наименование изделия (составной части, документа) | Кол-во, шт. (экз.) |
| 1 | 2 |
| Оптико-механический блок | 1 |
| Электронный блок | 1 |
| Комплект соединительных кабелей | 1 |
| 1 | 2 |
| Компьютер персональный (по заказу) | 1 |
| Двухкоординатное основание (по заказу) | 1 |
| Магнитное основание (по заказу) | 1 |
| Зеркало (по заказу) | 1 |
| ПО на внешнем носителе | 1 |
| Руководство по эксплуатации ДИАГ.401235.004РЭ | 1 |
| Паспорт ДИАГ.401235.004ПС | 1 |
| Методика поверки РТ-МП-2586-445-2015 | 1 |
осуществляется по документу РТ-МП-2586-445-2015 «Автоколлиматоры цифровые АК-3Ц. Методика поверки», утвержденному ФБУ «Ростест-Москва» 28 июня 2015 года.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке. Основным эталоном, применяемым при поверке, является:
- эталонный экзаменатор 1-го разряда по ГОСТ 8.016-81.
Методика измерений содержится в руководстве по эксплуатации ДИАГ.401235.004РЭ.
Нормативные и технические документы, устанавливающие требования к автоколлиматорам цифровым АК-3Ц
1 Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 19.01.2016г. №22.
2 Технические условия. ДИАГ.401235.004ТУ.
