| Номер в госреестре | 64038-16 |
| Наименование СИ | Комплекс измерительный параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов |
| Обозначение типа СИ | ДМТ-209 |
| Изготовитель | ООО "ДМТ Трейдинг", Беларусь, г.Минск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов ДМТ-209 (далее - комплекс) предназначен для воспроизведения сигналов произвольной формы в диапазоне частот от 1,0 Гц до 30 МГц, а также измерения и анализа характеристик этих сигналов, прошедших через измеряемое устройство.
Конструктивно комплекс состоит из 19-ти дюймового блока с внешними монитором, клавиатурой, манипулятором типа «мышь» и генератора сигналов 33522 в настольном исполнении.
Принцип действия комплекса основан на сравнении с помощью быстродействующих АЦП выходных сигналов микросхем и устройств с известным эталонным откликом на задаваемую тестовую последовательность функционального контроля (ФК), формируемую комплексом.
В состав комплекса входят следующие каналы воспроизведения/измерения:
- два канала воспроизведения сигналов произвольной формы в диапазоне частот от 1,0 Гц до 30 МГц (канал воспроизведения сигнала №1и №2 (генератор сигналов произвольной формы 33522 В));
- три канала источников питания постоянного тока (каналы воспроизведения №3 - №5 -(источник питания программируемый модульный NI PXI-4110);
- четыре канала воспроизведения сигналов произвольной формы (каналы воспроизведения №6 - №9 (преобразователь напряжения измерительный цифро-аналоговый модульный NI 6363));
- один канал измерения напряжения постоянного / переменного тока (канал измерения №1 (мультиметр цифровой модульный NI PXI-4072));
- два канала измерения напряжения постоянного/переменного тока (каналы измерения №2- №3 (осциллограф цифровой модульный NI 5122));
- канал измерения сигналов произвольной формы (канал измерения №4 (преобразователь напряжения измерительный цифро-аналоговый модульный NI 6363)) на входе которого стоит 16 канальный матричный коммутатор 16х1;
- элементы коммутации входных/выходных сигналов (матричный коммутатор 8х32 модульный PXIe-2738).
Режимы работы комплекса устанавливаются пользователем с помощью программного обеспечения управляющей ПЭВМ.
Органы управления и подстыковочные разъемы расположены на передней панели. На задней панели блока расположен разъем электропитания. Места расположения модулей приведены на рисунке 2.

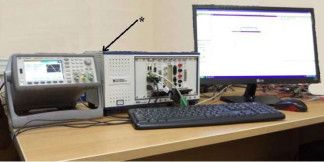

Внешний вид комплекса с указанием мест нанесения знака утверждения типа и пломбирования от несанкционированного доступа приведен на рисунках 1 и 2.
* - места пломбирования от несанкционированного доступа
1 - управляющая ПЭВМ модульная типа NI PXIe-8820;
2 и 7 - преобразователь напряжения измерительный цифро- аналоговый модульный NI 6363;
3 - осциллограф цифровой модульный NI 5122;
4 - матричный коммутатор 8х32 модульный PXIe-2738;
5 - источник питания программируемый модульный NI PXI-4110;
6 - мультиметр цифровой модульный N1 PXI-4072
Программное обеспечение (ПО) является специализированным и предназначено для управления комплексом, составления измерительных программ и обработки результатов измерений, проводимых комплексом. ПО в данной конфигурации, не может быть использовано отдельно от комплекса.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Наименование прибора, для которого установлено ПО (драйвер) | Идентификационное наименование | Идентификационный номер версии | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| Мультиметр цифровой модульный NI PXI-4072 | NI-DMM | версии 3.1 и выше | E57FFD4C38105A A655181DCC8E0F BA54 | MD5 |
| Источник питания программируемый модульный NI PXI-4110 | NI-DCPower | версии 14.1 и выше | C24D012DBA53A 39DB43FED54CE FC6392 | MD5 |
| Преобразователь напряжения измерительный цифро- аналоговый модульный NI6363 | NI-DAQmx | 9.5.1 и выше | 7c9f15c5eb61439b 3505dd34999f3d37 | MD5 |
| Осциллограф цифровой модульный NI 5122 | NI-Scope | версии 14.1 и выше | 47FA135A94CF29 432AD3B611FDD F8A46 | MD5 |
| Матричный коммутатор 8х32 модульный PXIe-2738 | NI-SWITCH | версии 15.1.0 и выше | EBCBBE444603A CC75CA44223E62 96107 | MD5 |
| Г енератор сигналов произвольной формы 33522В | 33500 firmware | 3.03 и выше | 496D602E187C75 9E53A233D4BF12 55DE | MD5 |
Уровень защиты ПО комплекса соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики комплекса приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплекса_
| Наименование характеристики | Значение характеристики |
| Диапазон частот воспроизводимого сигнала, Гц | от 1,0 до 3,0-107 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц | ±110-5F, где F - воспроизводимое значение частоты, Гц |
| Диапазон воспроизведения размаха выходного сигнала, В | от 0,001 до 20,0 |
| Пределы допускаемой погрешности воспроизведения размаха выходного сигнала, В | ±(110-2Ub + 1,0 10-3 В) где Ив - воспроизводимое значение напряжения, В |
| Наименование характеристики | Значение характеристики |
| Неравномерность воспроизведения синусоидального сигнала в диапазоне частот от 1,0 до 3,0-107 Гц, дБ | ±0,5 |
| Диапазон воспроизведения напряжения постоянного тока, В | от 0,001 до 20,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В: - в диапазоне от 1,0-10" до 0,1 В включ. - в остальном диапазоне | ±(1,5 10'2U0 + 2,010'3) ±(1,010-3U0 + 1,010-2) где U0 - значение напряжения постоянного тока, В |
| Диапазон воспроизведения силы постоянного тока, мА | от 0,2 до 1000 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА: - в диапазоне от 0,2 до 20,0 мА включ. - в остальном диапазоне | ±(1-10-3- I0 + 0,06) ±(110-3- I0 + 4,0) где I0 - значение силы постоянного тока, мА |
| Диапазон измерений напряжения постоянного тока, В | от 1,010 -5 до 300 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В : - в диапазоне от 1,010 -6 до 0,1 В включ. - в остальном диапазоне | ±(1,3 10-4Ш + 9,0 10-6) ±(2,010-4ии + 1,010-4) где ии - значение измеренного напряжения постоянного тока, В |
| Диапазон измерений напряжения переменного тока (среднее квадратическое значение), В | от 1,010 -6 до 300 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В : - в диапазоне от 1,010 -6 до 0,1 В включ. - в остальном диапазоне • в диапазоне частот от 10 до 40 Гц включ. • в диапазоне частот свыше 20 до 50 кГц включ. • в остальном диапазоне | ±(1,3 10-4Ш + 9,010-6) ±(2,0- 10'2'U + 5 10-4) ±(5,0-10'3-ии + 5 10-4) ±(2,0-10-2-ии + 8 • 10-4) где ии - значение измеренного напряжения переменного тока, В |
| Диапазон измерений силы постоянного тока, мА | от 0,01 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА | ±(5,0-10-Чзм + 5,010-3), где 1изм - измеренное значение силы постоянного тока, мА |
| Диапазон измерений силы переменного тока, мА | от 0,01 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мА: - в диапазоне от 10 до 40 Гц включ. - в диапазоне частот от 0,04 до 5 Гц включ. | ±(2,0-10-Чзм + 5 10-3) ±(5,0-10-Чзм + 5 10-3) 1изм - измеренное значение силы переменного тока, мА |
| Наименование характеристики | Значение характеристики |
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 0,01 до 1,0 Яизм |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом: * на пределе 1,0 102 * на пределе 1,0 103 * на пределе 1,0 104 * на пределе 1,0 105 * на пределе 1,0 106 * на пределе 1,0 108 | ±(2,0-10-4-Яизм + 5 10"3) ±(2,0-10-4-Яизм + 5 10"2) ±(2,0-10-4-Яизм + 510-1) ±(2,0-10-4-Яизм + 5,0) ±(2,0-10-4-Яизм + 50,0) ±(2,0-10-4-Яизм + 5102) ±(2,0-10-4-Яизм + 5103) где Яизм - измеренное значение электрического сопротивления по постоянному току, Ом |
| Диапазон измерений электрической емкости, Ф | от 1,010-10 до 1,010-3 |
| Пределы допускаемой абсолютной погрешности измерений электрической емкости, пФ: * на пределе 300 пФ, 1,0 нФ * на пределе 10 нФ, 100 нФ * на пределе 1,0 мкФ * на пределе 10 мкФ * на пределе 100 мкФ * на пределе 1,0 мФ * на пределе 10 мФ | ±(1,510-2Сизм + 10) ±(1,510-2Сизм + 100) ±(1,010-2Сизм + 1000) ±(1,010-2Сизм + 1104) ±(1,010-2Сизм + 1105) ±(1,010-2Сизм + 1107) ±(5,010-2Сизм + 1108) где Сизм - измеренное значение электрического емкости, пФ |
| Диапазон измерений частоты, Гц | от 1,0 до 8,0-107 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±5,010-5F, где F - измеренное значение частоты, Гц |
Таблица 3 - Технические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Габаритные размеры составных частей комплекса (ширина х высота х глубина), мм, не более: - 19-ти дюймовый блок со встроенной управляющей ПЭВМ и модулями - монитор - генератор сигналов 33522B | 356 х 177 х 214 440 х 540х 160 261 х 104х 303 |
| Масса, кг, не более | 21,5 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 97 до 105 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
| Потребляемая мощность, В • А, не более | 1200 |
наносится на верхнюю панель 19-ти дюймового блока комплекса в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
В комплект поставки входят:
- комплекс измерительный параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов ДМТ-209 (зав. № 01) - 1 шт.;
- комплект эксплуатационной документации («Комплекс измерительный параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов ДМТ-209. ТИВН.411259.002 ФО. Формуляр»; «Комплекс измерительный параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов ДМТ-209. ТИВН.411259.002 РЭ. Руководство по эксплуатации»; «Комплекс измерительный параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов ДМТ-209. Методика поверки. ТИВН.411259.002 МП) - 1 комплект;
- одиночный комплект ЗИП - 1 комплект.
осуществляется по документу ТИВН.411259.002 МП «Инструкция. Комплекс измерительный параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов ДМТ-209. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверитель-ного клейма.
Основные средства поверки:
- частотомер электронно-счетный Ч3-86 (рег. № 27901-11);
- калибратор многофункциональный FLUKE 9100 (рег. № 25985-09);
- осциллограф цифровой запоминающий TDS-2014B (рег. № 24018-06;
- генератор сигналов произвольной формы 33250А (рег. № 52150-12);
- мера емкости образцовая Р597/3 (рег. № 2684-70).
Комплекс измерительный параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов ДМТ-209. ТИВН.411259.002 РЭ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексу измерительному параметров микросхем и устройств аналоговых, цифровых и смешанных сигналов ДМТ-209
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
3 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
4 МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 110-8 -25 А в диапазоне частот 20 - 110-6 Гц.
5 ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
6 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
7 ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
8 Техническая документация изготовителя.
