| Номер в госреестре | 64039-16 |
| Наименование СИ | Комплекс измерительный параметров аналоговых микросхем и устройств |
| Обозначение типа СИ | ДМТ-202 |
| Изготовитель | ООО "ДМТ Трейдинг", Беларусь, г.Минск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-202 (далее - комплекс) предназначен для воспроизведения сигналов произвольной формы в диапазоне частот от 1,0 Гц до 100 МГц, а также измерения и анализа характеристик этих сигналов, прошедших через измеряемое устройство.
Конструктивно комплекс выполнен в виде 19-ти дюймового блока с внешними компьютером с монитором, клавиатурой и манипулятором типа «мышь».
Принцип действия комплекса основан на сравнении с помощью быстродействующих АЦП выходных сигналов микросхем и устройств с известным эталонным откликом на задаваемую тестовую последовательность функционального контроля (ФК), формируемую комплексом.
Режимы работы комплекса устанавливаются пользователем с помощью программного обеспечения управляющей ПЭВМ.
Органы управления и подстыковочные разъемы расположены на передней панели. На задней панели блока расположен разъем электропитания.
В состав комплекса входят следующие каналы воспроизведения / измерения:
- два канала воспроизведения сигналов произвольной формы в диапазоне частот от 1,0 Гц до 100 МГц (канал воспроизведения сигнала №1 (генератор AWG22) и №2 (генератор AWG18));
- четыре канала источников напряжения постоянного тока (каналы воспроизведения №3 и №4 - (источник напряжения смещения DRS20) и №5, №6 (источник питания DPS160);
- два канала измерения напряжения постоянного / переменного тока (канал измерения №1 (дигитайзер WFD 20) и №2 (дигитайзер WFD 16)).

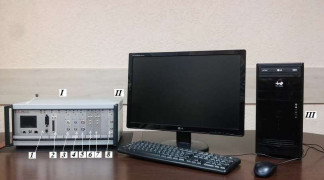

Внешний вид комплекса с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.
Программное обеспечение (ПО) «ATView7006» является специализированным ПО.
ПО «ATView7006» предназначено для управления комплексом, составления измерительных программ и обработки результатов измерений. ПО «ATView7006» не может быть использовано отдельно от этого комплекса.
Влияние метрологически значимой части ПО («ATView7006») на метрологические характеристики комплекса не выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части ПО «ATView7006» приведены в таблице 1.
| Таблица 1 - Идентификационные данные (признаки) Г | ю |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «ATView7006» |
| Номер версии (идентификационный номер) ПО | 1.40 (150710) |
| Цифровой идентификатор ПО (контрольная сумма) | 15C77A254A779BD235512FE7328D999 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Метрологически значимая часть ПО комплекса и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО комплекса «ATView7006», версия 1.40 (150710), соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Диапазон частот воспроизводимого сигнала, Гц: канал воспроизведения сигнала №1 (генератор AWG22) канал воспроизведения сигнала №2 (генератор AWG18) | от 1,0 до 1,0-105 от 1,0 до 1,0108 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты каналами воспроизведения сигнала №1 (генератор AWG22) и №2 (генератор AWG18), Гц | ±110-4F, где F - воспроизводимое значение частоты, Гц |
| Уровень гармонических составляющих выходного сигнала в диапазоне рабочих частот, дБ, не более: канал воспроизведения сигнала №1 (генератор AWG22) канал воспроизведения сигнала №2 (генератор AWG18) | минус 88,0 минус 73,0 |
| Диапазон воспроизведения размаха выходного сигнала, В: канал воспроизведения сигнала №1 (генератор AWG22) канал воспроизведения сигнала №2 (генератор AWG18) | от 0,001 до 20,40 от 0,001 до 6,56 |
| Пределы допускаемой абсолютной погрешности воспроизведения размаха выходного сигнала у каналов воспроизведения сигнала №1 (генератор AWG22) и №2 (генератор AWG18), В | ±(110-3ив + 2,510-5) где Ив - воспроизводимое значение напряжения, В |
| Диапазон воспроизведения напряжения постоянного тока, В: канал воспроизведения сигнала №1 (генератор AWG22) канал воспроизведения сигнала №2 (генератор AWG18) каналы воспроизведения №3 и №4 - (источник напряжения смещения DRS20) каналы воспроизведения №5, №6 (источник питания DPS160) | от минус 5,1 до плюс 5,1 от минус 2,56 до плюс 2,56 от минус 10,0 до плюс 10,0 от минус 12,0 до плюс 12,0 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В: канал воспроизведения сигнала №1 (генератор AWG22) канал воспроизведения сигнала №2 (генератор AWG18) каналы воспроизведения №3 и №4 - (источник напряжения смещения DRS20) каналы воспроизведения №5, №6 (источник питания DPS160) | ±(610-4- U0 + 1,010'5) ±(110-3- U0 + 1,010-4) ±(110-4 U0 + 2,5 • 10-5) ±(2 10-3- U0 + 4,0 10-3) где U0 - значение напряжения постоянного тока, В |
| Диапазон воспроизведения силы постоянного тока, мА | от 0,2 до 200,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА: - в диапазоне от 0,2 мА до 20,0 мА включ. - в остальном диапазоне | ±(110-3- I0 + 0,06) ±(110-3- I0 + 4,0) где I0 - значение силы постоянного тока, мА |
| Диапазон измерений напряжения постоянного/переменного тока, В: канал измерения №1 (дигитайзер WFD 20) канал измерения №2 (дигитайзер WFD 16) | от 1 • 10-6 до 8,1 от 1 10-6 до 7,68 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного / переменного тока, В: канал измерения №1 (дигитайзер WFD 20) канал измерения №2 (дигитайзер WFD 16) | ±(110-4 Um + 410-5) ±(110-3- Um + 8 10-4) где Um - значение измеренного напряжения переменного тока, В |
| Диапазон измерений силы постоянного тока каналами воспроизведения №5, №6 (источник питания DPS160), мА | от 0,01 до 200 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока каналами воспроизведения №5, №6 (источник питания DPS160), мА | ±(5,0-10-4- 1изм+ 5 10-6 ) где 1изм - измеренное значение силы постоянного тока, мА |
| Диапазон измерений частоты, Гц канал измерения №1 (дигитайзер WFD 20) канал измерения №2 (дигитайзер WFD 16) | от 1,0 до 5 ■ 105 от 1,0 до 4-107 |
| Пределы допускаемой абсолютной погрешности измерений частоты каналами измерения №1 (дигитайзер WFD 20) и №2 (дигитайзер WFD 16), Гц | ±110-4F, где F - измеренное значение частоты, Гц |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры составных частей комплекса (ширина х высота х глубина), мм, не более: - 19 дюймовый блок со встроенной управляющей ПЭВМ и модулями - монитор комплекса - внешняя ПЭВМ комплекса | 450 х 180 х 310 160 х 440 х 540 170x360x400 |
| Масса, кг, не более | 22,7 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, %, не более - атмосферное давление, кПа | от 15 до 25 80 от 97 до 105 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
| Потребляемая мощность, В • А, не более | 1100 |
наносится на верхнюю панель 19 дюймового блока комплекса в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-202 - 1 шт. (зав. № 01);
- комплект эксплуатационной документации («Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-202. ТИВН.411618.001 ФО. Формуляр»; «Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-202. ТИВН.411618.001 РЭ. Руководство по эксплуатации»; «Инструкция. Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-202. Методика поверки. ТИВН.611618.001 МП») - 1 комплект;
- одиночный комплект ЗИП.
осуществляется по документу ТИВН.411618.001 МП «Инструкция. Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-202. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительно-го клейма.
Основные средства поверки:
- частотомер электронно-счетный Ч3-86 (рег. № 27901-11);
- калибратор многофункциональный FLUKE 9100 (рег. № 25985-09);
- анализатор спектра Е4401В (рег. № 23670-08).
Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-202. Руководство по эксплуатации ТИВН.411618.001 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексу измерительному параметров аналоговых микросхем и устройств ДМТ-202
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
3 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
4 МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 110-8 -25 А в диапазоне частот 20 - 110-6 Гц.
5 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
6 Техническая документация изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
