| Номер в госреестре | 64040-16 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | Ranger |
| Изготовитель | "Siemens AG", подразделение "Siemens Milltronics Process Instruments Inc.", Канада; Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые Ranger предназначены для бесконтактного измерения уровня жидкостей и сыпучих материалов.
Принцип действия уровнемеров ультразвуковых Ranger основан на измерении интервалов времени между излучением акустического колебания (частота от 13 до 43 кГц) и получением отражённого от поверхности жидкости или сыпучего материала эхо-сигнала.
Уровнемеры ультразвуковые Ranger состоят из ультразвуковых преобразователей ST-H или XPS, или XRS, электронного блока Hydro Ranger 200 или Multi Ranger 100, или Multi Ranger 200 и программатора 7MLxxxx-xxx. Преобразователи и электронный блок соединены между собой линиями проводной связи. Программатор связан с электронным блоком с помощью инфракрасного канала.
Результат измерений уровня отображается на графическом жидкокристаллическом дисплее с подсветкой.
Управление уровнемерами осуществляется с помощью персонального компьютера, с клавиатуры на передней панели либо с помощью программатора, выполненного в отдельном корпусе для всех модификаций уровнемеров.
Влияние изменений температуры на результат измерений автоматически компенсируется с помощью встроенного в преобразователь датчика температуры либо с помощью дополнительного температурного датчика TS-2 или TS-3, поставляемого отдельно, либо с помощью метода фиксированной температуры.
Уровнемеры ультразвуковые Ranger совместимы с распространёнными стандартами систем промышленной связи при наличии в комплекте поставки коммуникационного модуля SmartLinx.
Ультразвуковые преобразователи ST-H, XPS, XRS отличаются диапазоном измерений. Электронные блоки Hydro Ranger 200, Multi Ranger 100, Multi Ranger 200 отличаются количеством аналоговых выходов и реле.
Уровнемеры ультразвуковые Ranger имеют следующие модификации: Hydro Ranger 200, Multi Ranger 100, Multi Ranger 200. Отличия приведены в таблицах 1 и 2.

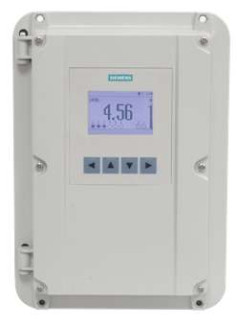

Внешний вид электронных блоков Multi Ranger 100, Multi Ranger 200, Hydro Ranger 200 и места нанесения знака поверки представлен на рисунке 1.
Внешний вид ультразвуковых преобразователей ST-H, XPS, XRS и программатора представлен на рисунке 2.
в) г)
Рисунок 2 - Внешний вид ультразвуковых преобразователей ST-H, XPS, XRS:
а) преобразователи XPS; б) преобразователи ST-H; в) преобразователи XRS; г) программатор 7MLxxxx-xxx
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Multi Ranger 100 | Multi Ranger 200 | Hydro Ranger 200 | |
| Идентиф икационное наименование ПО | CP_MR100_1.12.хх | CP_MR200_1.13.хх | CP_MR200_1.13.хх |
| Номер версии (идентификационный номер) ПО | Не ниже v. 1.12.02 | Не ниже v. 1.13.03 | Не ниже v. 1.13.03 |
| Цифровой идентификатор ПО (контрольная сумма) | - | - | - |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
приведены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня в зависимости от использования ультразвукового преобразователя, м - XPS-10 и ST-H - XPS-15 - XRS-5 | от 0,3 до 10,0 от 0,3 до 15,0 от 0,3 до 8,0 |
| Пределы допускаемой основной приведенной погрешности измерений уровня к верхнему пределу диапазона измерений, % | ±0,25 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня от температуры окружающей среды в месте расположения преобразователя, %: - при использовании метода температурной компенсации на весь диапазон температуры; - при использовании метода фиксированной температуры при изменении температуры на 1 °С от 20 °С | ±0,09 ±0,17 |
| Питание от сети переменного тока: - напряжение, В - частота, Гц - потребляемая мощность, В • А, не более | от 100 до 230 от 50 до 60 36 |
| Питание от сети постоянного тока: - напряжение, В - потребляемая мощность, Вт, не более | от 12 до 30 20 |
| Количество выходных каналов: - Hydro Ranger 200 а) аналоговый (от 0(4) до 20 мА) б) реле - Multi Ranger 100, Multi Ranger 200 а) аналоговый (от 0(4) до 20 мА) б) реле | 2 от 1 до 6 от 1 до 2 от 1 до 6 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня по токовому выходу, % | ±0,1 |
| Диапазон температуры окружающей среды воздуха, °С: - для электронного блока - для ультразвуковых преобразователей а) XPS-10 и XPS-15 б) XRS-5 в) ST-H | от минус 20 до плюс 50 от минус 40 до плюс 95 от минус 20 до плюс 65 от минус 40 до плюс 73 |
| Габаритные размеры, мм, не более: - электронного блока а) монтаж на панели б) настенный монтаж - ультразвуковых преобразователей а) XPS-10 б) XPS-15 в) XRS-5 г) ST-H - программатора | 201x72x150 240x91x175 122x86x86 132x119x119 127x89x89 119x87x82 67x100x25 |
| Наименование характеристики | Значение характеристики |
| Масса, кг, не более: | |
| - электронного блока | |
| а) монтаж на стойке или панели | 0,87 |
| б) настенный монтаж | 1,37 |
| - ультразвуковых преобразователей | |
| а) XPS-10 | 0,8 |
| б) XPS-15 | 1,3 |
| в) XRS-5 | 1,2 |
| г) ST-H | 1,4 |
| Угол излучения, градус | |
| - XPS-10 и ST-H | 12 |
| - XPS-15 | 6 |
| - XRS-5 | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт. | Примечание |
| Электронный блок | 1 | - |
| Ультразвуковой преобразователь | 1 или 2 | По заказу |
| Температурный датчик TS-2 или TS-3 | от 1 до 4 | По заказу |
| Программатор | 1 | По заказу |
| Коммуникационный модуль SmartLix | 1 | По заказу |
| Руководство по эксплуатации | 1 | - |
| Методика поверки | 1 | - |
осуществляется по документу РТ-МП-3067-449-2016 «ГСИ. Уровнемеры ультразвуковые Ranger. Методика поверки», утверждённому ФБУ «Ростест - Москва» 01.02.2016 г.
Перечень эталонов, применяемых при поверке:
- рулетка измерительная Р20У3К, класс 3 по ГОСТ 7502-98;
- термометр, диапазон измерений от 15 до 25 °С, погрешность ± 0,2 °С;
- миллиамперметр постоянного тока, диапазон измерений от 0 до 20 мА, погрешность ±0,05 %.
Знак поверки, в виде оттиска поверительного клейма, наносится на электронные блоки Multi Ranger 100, Multi Ranger 200, Hydro Ranger 200
приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым Ranger
1 ГОСТ 8.477-82 «ГСИ. Г осударственная поверочная схема для средств измерений уровня жидкости».
2 Техническая документация фирмы «Siemens AG», Канада.
