| Номер в госреестре | 64048-16 |
| Наименование СИ | Измерители крутящего момента силы цифровые |
| Обозначение типа СИ | SRTT |
| Изготовитель | "Atlas Copco BLM s.r.l.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы цифровые SRTT (далее - измерители) предназначены для воспроизведения и передачи единицы крутящего момента силы при поверке и калибровке ключей и отверток динамометрических, а также иных устройств, использующихся при нормированной затяжке резьбовых соединений.
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим его преобразованием в показания цифрового дисплея.
Измерители включают в себя датчик крутящего момента силы - первичный преобразователь и вторичный преобразователь STanaliser или STanaliser 6000. Измерители выпускаются в двух модификациях SRTT и SRTT-L.
Первичный преобразователь измерителя модификации SRTT со вторичным преобразователем соединяются с помощью кабеля. Первичный преобразователь измерителя модификации SRTT-L подключается непосредственно к вторичному преобразователю через соответствующий разъём. Вторичный преобразователь содержит блок питания тензометрического моста датчика, преобразователь выходного сигнала датчика и цифровой дисплей.

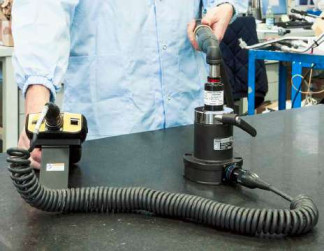

Общий вид измерителей крутящего момента силы цифровых SRTT и SRTT-L представлен на рисунках 1 и 2.
Модификации измерителей, которые имеют в своём наименовании индекс «B», отличаются применением более надежного разъема для подключения кабеля.
Опломбирование измерителей крутящего момента силы цифровых SRTT производится посредством нанесения защитной наклейки на стык корпуса.
Таблица 1 - Метрологические и технические характеристики SRTT
| Наименование характеристики | Значение характеристик измерителя | ||||||||||||||
| Модификация | 0,5 - B 0,5 -06 13 | В 2 - 2 - 06 13 | 5 - 06 В 5 -13 | В 2536 | 25 - 10 | В 5036 | 75 13 | В 100 - 36 | В 250 - 36 | 180 13 | В 500 - 50050 20 | В 1000 -50 | 1400 25 | В2000-50 | |
| Диапазон измерений, Нм | 0,05-0,5 | 0,2-2 | 0,5 - 5 | 2,5-25 | 5 - 50 | 7,5 75 | 10 -100 | 25 -250 | 18 180 | 50-500 | 100 1000 | 140 1400 | 200 2000 | ||
| Пределы допускаемой относительной статической погрешности, % | ±0,5 | ||||||||||||||
| Размер присоединительн ого квадрата или шестигранника, мм | 6,3 | 10,0 | 36 | 12,5 | 36 | 12,5 | 50 | 18,9 | 50 | 25 | 50 | ||||
| Масса, не более, кг | 1,4 | 3,7 | 10,7 | ||||||||||||
| Г абаритные размеры, (0ХВ), не более, мм | 80x80 | 120x106 | 160x148 | ||||||||||||
| Рабочая температура, °С | от плюс 5 до плюс 40 | ||||||||||||||
| Относительная влажность, % | 0 •I- 7 Vi | ||||||||||||||
| Напряжение питания сетевого блока, В | 220±10% | ||||||||||||||
| Частота напряжения питания, Гц | 50 - 60 | ||||||||||||||
| Наименование характеристики | Значение характеристик измерителя | |||
| Модификация | L 1 | L 4 | L 12 | L 30 |
| Диапазон измерений, Нм | 0,1 - 1 | 0,4 - 4 | 1,2 - 12 | 3 - 30 |
| Пределы допускаемой относительной статической погрешности, % | ±0,5 | |||
| Размер присоединительного квадрата или шестигранника, мм | 6,3 | 9,5 | ||
| Масса, не более, кг | 1,4 | |||
| Г абаритные размеры, (ДхШхВ), не более, мм | 95х74х71 | |||
| Рабочая температура, °С | от плюс 5 до плюс 40 | |||
| Относительная влажность, % | 10-75 | |||
| Напряжение питания сетевого блока, В | 220±10% | |||
| Частота напряжения питания, Гц | 50 - 60 | |||
STanaliser / STanaliser 6000:
- габаритные размеры (ДхШхВ), мм 209 х 105 х 37
- масса, г 1627
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерители крутящего момента силы цифровые SRTT.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Датчик крутящего момента силы | 1 |
| Вторичный преобразователь STanaliser или Stanaliser 6000 | 1 |
| Соединительный кабель | 1 |
| Кабель сетевого питания | 1 |
| Руководство по эксплуатации | 1 |
осуществляется в соответствии с документом ГОСТ Р 8.796-2012 «Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки». Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- эталоны 1-го разряда по ГОСТ 8.752-2011.
Методика измерений приведена в документе: «Измерители крутящего момента силы цифровые SRTT. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы цифровым SRTT
1 ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
2 Техническая документация «Atlas Copco BLM S.r.l.», Италия.
