Системы автоматизированные измерительные ТЕСТ-2904-Р, 64053-16

Назначение

Системы автоматизированные измерительные ТЕСТ-2904-Р (далее - системы) предназначены для измерений, формирования и контроля электрических величин, а также для регистрации и отображения результатов измерений и контроля.

Описание

Конструктивно система представляет собой 19” стойку электронную СКИ28 с установленным в неё блоком электронным БКИ57 и прикрепленными к ней коммутационными панелями КП1-2904-Р и КП2-2904-Р, предназначенными для подсоединения к измерительным каналам системы проверяемого технического объекта (объекта контроля). Блок электронный БКИ57 образован базовым блоком (крейтом) стандарта VXI с установленными в нем функциональными модулями (мезонинами). Управление системой осуществляется при помощи встроенной ПЭВМ.

Функционально система выполнена по модульному принципу на основе стандарта VXI и включает в себя измерительные каналы (ИК) и каналы формирования электрических величин:

-    ИК амплитуды импульса тока, амплитуды импульса напряжения, длительности импульса имитатора датчиков типа «сухой контакт» (СК) и датчиков типа «незапитанный электронный ключ» (НК);

-    каналы формирования импульсов опроса имитатора импульсных датчиков (ИД);

-    каналы формирования сопротивления постоянному току и измерений импульсов команд управления имитатора ОКУ;

-    каналы формирования импульсов внешних команд управления имитатора ВКУ;

-    ИК сопротивления постоянному току температурных датчиков (ТД);

-    канал формирования эталонной частоты 1 кГц.

ИК амплитуды импульса тока, амплитуды импульса напряжения, длительности импульса имитатора СК и НК

ИК реализованы модулем ИМ2-М-01 и мезонинным модулем ОСЦ5, установленным на носителе мезонинов НМ-М.

Принцип измерений амплитуды импульса тока основан на предварительном преобразовании мгновенных значений силы тока в мгновенные значения напряжения и последующем аналого-цифровом преобразовании мгновенных значений напряжения в течение длительности импульса с последующим усреднением результатов измерений.

Принцип измерений амплитуды импульса напряжения основан на аналого-цифровом преобразовании мгновенных значений напряжения в течение длительности импульса с последующим усреднением результатов измерений.

Принцип измерений длительности импульса основан на сравнении измеряемого интервала времени с периодом стабильной частоты кварцевого генератора.

Каналы формирования импульсов опроса имитатора ИД

Каналы реализованы модулем ИД-Р.

Принцип действия каналов основан на формировании последовательности импульсов напряжения путем замыкания пары контактов реле соответствующего канала, на который подана команда, на программно заданное время.

ИК сопротивления постоянному току ТД

ИК реализованы модулем МПКТС и цифровым мультиметром 3458A.

Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой величины в цифровую форму.

Каналы формирования сопротивления постоянному току и измерений импульсов команд управления имитатора ОКУ

Каналы реализованы модулем ИМ3 и мезонинным модулем ОСЦ5, установленным на носителе мезонинов НМ-М.

Принцип действия ИК основан аналого-цифровом преобразовании измеряемой величины в цифровую форму.

Принцип измерений амплитуды импульса напряжения основан на аналого-цифровом преобразовании мгновенных значений напряжения в течение длительности импульса с последующим усреднением результатов измерений.

Принцип измерений длительности импульса основан на сравнении измеряемого интервала времени с периодом стабильной частоты кварцевого генератора.

Каналы формирования импульсов внешних команд управления имитатора ВКУ

Каналы реализованы модулем ИМ2-М и мезонинным модулем ОСЦ5, установленным на носителе мезонинов НМ-М.

Принцип измерений амплитуды импульса напряжения основан на аналого-цифровом преобразовании мгновенных значений напряжения в течение длительности импульса с последующим усреднением результатов измерений.

Принцип измерений длительности импульса основан на сравнении измеряемого интервала времени с периодом стабильной частоты кварцевого генератора.

Канал формирования эталонной частоты 1 кГц

Канал реализован модулем МФЭЧ, в котором в качестве источника опорной частоты применён рубидиевый стандарт частоты.

По условиям эксплуатации система относится к группе 2 по ГОСТ 22261-94 климатического исполнения УХЛ с диапазоном рабочих температур от 5 до 35 °С и относительной влажностью воздуха до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

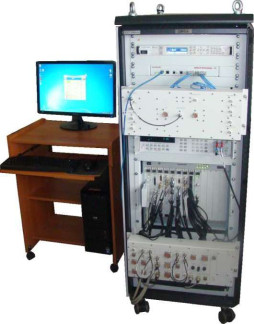

Внешний вид системы с указанием места нанесения знака утверждения типа и знака поверки приведен на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде пломбировки функциональных модулей, установленных в базовый блок (рисунок 2).

i

i11

*

Программное обеспечение

Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание из модулей измерительной информации;

-    передачу измерительной информации ПО верхнего уровня.

Метрологически значимая часть ПО выделена в файлы библиотек математических функций: unmosc5_math.dll, unim1m_math.dll, Povcalc.dll.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Влияние ПО на метрологические характеристики изделия учитывается в общих согласованных допусках.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Метрологические характеристики

ИК амплитуды импульса тока, амплитуды импульса напряжения, длительности импульса имитатора СК и НК

Диапазоны измерений амплитуды импульса тока, мА..................от 0,4 до 4,0; от 4 до 40.

Пределы допускаемой приведённой (к верхнему пределу измерений (к ВП)) погрешности измерений амплитуды импульса тока, %..........................................................................................±5.

Диапазоны измерений амплитуды импульса напряжения, В................ от минус 10 до 10;

.......................................................................................................................................от минус 25 до 25.

Пределы допускаемой приведённой (к ВП) погрешности измерений амплитуды импульса напряжения, %......................................................................................................................................±2.

Диапазон измерений длительности импульса на уровне 0,5Ua, мкс....................от 3 до 10,

где Ua - амплитуда импульса напряжения, В.

Пределы допускаемой абсолютной погрешности измерений длительности импульса Ти,

с.......................................................................................................................................±(0,02'Ти + 2-То),

где То - период дискретизации, с.

Количество ИК.........................................................................................................................12.

Каналы формирования импульсов опроса имитатора ИД

Диапазоны формирования амплитуды импульсов напряжения, В......................от 1 до 40.

Пределы допускаемой абсолютной погрешности формирования амплитуды импульсов,

В ......................................................................................................................................................... ±0,1.

Диапазон формирования длительности импульса на уровне 0,5Ua, мс.......... от 5 до 200.

Пределы допускаемой абсолютной погрешности формирования длительности импульса, мс......................................................................................................................................... ±1.

Количество каналов.................................................................................................................12.

Каналы формирования сопротивления постоянному току и измерения импульсов команд

управления имитатора ОКУ

Значение формируемого сопротивления постоянному току, Ом....................................200.

Пределы допускаемой относительной погрешности формирования сопротивления постоянному току, %............................................................................................................................±1.

Диапазон измерений длительности импульсов команд управления на уровне 0,5 Ua, мс ..........................................................................................................................................от 20 до 200.

Пределы допускаемой абсолютной погрешности измерений длительности импульсов

команд управления Ти, с..............................................................................................±(0,02Ти + 2То),

где-То - период дискретизации, с.

Диапазон измерений амплитуды импульсов команд управления, В ..................от 0 до 30.

Пределы допускаемой абсолютной погрешности измерений амплитуды напряжения команды управления на имитаторе нагрузки ОКУ, В................................................................. ±0,5.

Количество каналов ............................................................................................................... 17.

Каналы формирования импульсов внешних команд управления имитатора ВКУ

Диапазон измерений длительности импульсов на уровне 0,5Ua, мкс................от 3 до 10.

Пределы допускаемой абсолютной погрешности измерений длительности импульсов

команд управления Ти, с..............................................................................................±(0,02Ти + 2То),

где-То - период дискретизации, с.

Диапазон измерений амплитуды импульсов, В.........................................от минус 35 до 35.

Пределы допускаемой приведённой (к ВП) погрешности измерений амплитуды напряжения, %......................................................................................................................................±2.

Количество каналов ................................................................................................................20.

ИК сопротивления постоянному току ТД

Диапазон измерений сопротивления постоянному току, Ом...........................от 70 до 150.

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току по четырехпроводной схеме, Ом......................................................................................... ±0,05.

Количество ИК.......................................................................................................................... 2.

Общие характеристики

Габаритные размеры стойки СКИ28 (ширина х высота х длина), мм, не более...................................................................................................................... 1490 х 600 х 1000.

Масса системы без учета ЗИП-О, эксплуатационных документов и ПЭВМ, кг, не более................................................................................................................................................400.

Сопротивление защитного заземления, Ом, не более.......................................................0,1.

Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее..................................................................................................................................................20.

Электрическая прочность изоляции цепи сетевого питания, В, не менее................... 1500.

Мощность, потребляемая системой от сети питания, кВ-А, не более ............................2,5.

Параметры электропитания:

напряжение переменного тока, В ............................................................................................. 220±22;

частота переменного тока, Гц....................................................................................................... 50±1.

Рабочие условия эксплуатации:

температура окружающего воздуха, °С...............................................................................от 5 до 35;

относительная влажность воздуха при температуре 25 °С, %, не более......................................80;

атмосферное давление, кПа...............................................................................................от 98 до 105.

Знак утверждения типа

наносится на лицевую панель стойки электронной СКИ28 в виде наклейки и на титульный лист формуляра методом компьютерной графики.

Комплектность

Комплект поставки систем приведен в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом ФТКС.411713.176 РЭ «Система автоматизированная измерительная ТЕСТ-2904-Р. Руководство по эксплуатации», раздел 13 «Поверка», утвержденным ООО «КИА» 28 апреля 2016 г.

Знак поверки наносится на лицевую панель стойки электронной СКИ28 в виде наклейки.

Основные средства поверки:

-    установка для проверки параметров электрической безопасности GPI-745A (рег. № 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления (в режиме измерений сопротивления изоляции) от 1 до 9999 Мом, пределы допускаемой относительной погрешности измерений сопротивления ±(5 - 20) %; диапазон измерений сопротивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при испытательном токе до 32 А, пределы допускаемой абсолютной погрешности измерений сопротивления ±(0,01Яизм + 0,003), где Яизм - измеренное значение сопротивления, Ом;

-    осциллограф цифровой ОСЦ5 (рег. № 57696-14): диапазон измерений мгновенных значений напряжения от минус 10 до 10 В, пределы приведенной к значению верхней границы диапазона допускаемой погрешности измерений мгновенных значений напряжения ±0,6 %, пределы допускаемой абсолютной погрешности измерений интервалов времени в диапазоне измерений от 5,12 мкс до 13743,686 c ± (0,0000025 Tx + Тд), где Тх - измеряемый интервал времени, Тд - период дискретизации, с;

-    генератор импульсов Г5-75 (рег. № 7767-80): период повторения импульсов от 0,1 мкс до 9,99 с; погрешность установки периода повторения импульсов ±110 Т, где Т - установленный период повторения, длительность импульсов от 50 нс до 1 с, погрешность установки длительности импульсов ±(110 t), где t - установленная длительность импульсов; амплитуда импульсов от 1 В до 9,999 В, погрешность установки амплитуды в режиме постоянного тока не более ±0,7 %;

-    мультиметр 3458А (рег. № 25900-03): диапазон измерений напряжения постоянного тока от минус 100 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ±(2,5 10-6Ux + 0,3 10-6ид), где их - измеренное значение напряжения, ид - верхний предел диапазона измерений.

Сведения о методах измерений

ФТКС.411713.176 РЭ. «Система автоматизированная измерительная ТЕСТ-2904-Р. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам автоматизированным измерительным ТЕСТ-2904-Р

1    ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

3    ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования».

4    ГОСТ Р 8.761-2011 «ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения».

5    ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».

6    ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

7    ФТКС.411713.176 ТУ «Система автоматизированная измерительная ТЕСТ-2904-Р. Технические условия».
