| Номер в госреестре | 64073-16 |
| Наименование СИ | Меры электрического сопротивления постоянного тока многозначные |
| Обозначение типа СИ | МС 3070М |
| Изготовитель | ООО предприятие "ЗИП-Научприбор", г.Краснодар |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрического сопротивления постоянного тока многозначные МС 3070М (далее ММЭС) предназначены для воспроизведения электрического сопротивления.
Принцип действия мер электрического сопротивления постоянного тока многозначных МС 3070М с рычажными переключающими устройствами декад основан на возможности установления любых необходимых значений сопротивления в диапазоне номинальных значений (l0-3 — 1,111111- 105 ) Ом.
В зависимости от разрешающей способности и предела устанавливаемых сопротивлений ММЭС МС 3070М имеют две модификации:
МС 3070М-1 с разрешающей способностью 0,01 Ом и пределом устанавливаемых сопротивлений 111111,1 Ом;
МС 3070М-2 с разрешающей способностью 0,001 Ом и пределом устанавливаемых сопротивлений 11111,11 Ом.
Каждая модификация имеет три исполнения в зависимости от класса точности:
1 - класс точности 0,001;
2 - класс точности 0,002;
3 - класс точности 0,005.

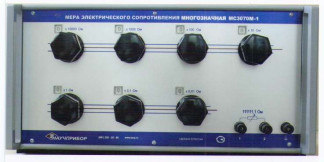

Конструктивно меры электрического сопротивления МС 3070М состоят из 7 декад сопротивлений, соединенных между собой последовательно медными проводниками. Доступ к контактам переключателей декад осуществляется без нарушения клейм путем снятия ручек лицевой панели и лимбов с траверс переключателей. При изготовлении многозначной мера сопротивления МС 3070 применяются ситаллофольговые резистивные элементы, которые используются при изготовлении однозначных мер электрического сопротивления МС 3050 и МС 3050М. Меры МС 3050 и МС 3050М прошли испытания и включены в Государственный реестр. На рисунке 1 представлен внешний вид лицевой стороны меры электрического сопротивления постоянного тока многозначной МС 3070М-1, на рисунке 2 - МС 3070М-2.
МЕРА ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ МНОГОЗНАЧНАЯ МС3070М-1
01 >100 СМ
#
#>
t Ом т
ф ф <
| ШШЯШЯШ | ||
| • ш | ||
| МЕРА ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ПОСТОЯННОГО ТОНА ЫНОГОЭНЯММАЯ | ||
| МС3070М-2.1 | ||
| Класс точности 0.001М .5 10 * | ||
| 0 .10 .30 мВт fie .JO .JMT: | ||
| А Ф | ||
| № 001 2014 | ||
| • • | ||
| НИ | ||
Рисунок 3 - Фотография обратной стороны мер электрического сопротивления постоянного тока
место пломбирования
многозначных МС 3070М-2.1
Декады ММЭС обеспечивают возможность устанавливать значения сопротивления в соответствии с таблицей 1.
отсутствует.
| Модификация | Номер декады | Значение устанавливаемых сопротивлений, Ом |
| МС 3070М-1 | 1 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 +4 |
| 2 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 +3 | |
| 3 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 +2 | |
| 4 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 +1 | |
| 5 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 0 | |
| 6 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 -1 | |
| 7 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 -2 | |
| МС 3070М-2 | 1 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)103 |
| 2 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 +2 | |
| 3 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 +1 | |
| 4 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 0 | |
| 5 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 -1 | |
| 6 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 -2 | |
| 7 | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9;10)10 -3 |
Начальное сопротивление Ro ММЭС МС 3070М-1 не должно превышать 0,01 Ом. Начальное сопротивление Ro ММЭС МС 3070М-2 с учетом наличия шунтированной декады (0,001) не должно превышать 1 Ом и включается в первую ступень декады 4.
Классы точности для ММЭС должны соответствовать таблице 2.
Таблица 2
| Условное обозначение ММЭС | Класс точности/расчетный коэффициент d по ГОСТ 23737-79 |
| МС3070М-1.1 | 0,001/1,5 • 10‘6 |
| МС3070М-2.1 | 0,001/1,5 • 10-5 |
| МС3070М-1.2 | 0,002/1,5 • 10‘6 |
| МС3070М-2.2 | 0,002/1,5 • 10-5 |
| МС3070М-1.3 | 0,005/1,5 • 10‘6 |
| МС3070М-2.3 | 0,005/1,5 • 10-5 |
Пределы допускаемого относительного отклонения действительного значения воспроизводимого сопротивления ММЭС от номинального значения в % определяется по формулам:
- для модификации МС 3070М-1
5 =±[0,01 +1,5-10“& ^- 1J], (2)
где R- номинальное значение включаемого сопротивления, Ом.
Пределы допускаемой относительной основной погрешности воспроизводимого сопротивления ММЭС 5н в % от номинального значения в течение года со дня первой поверки после изготовления (годовая нестабильность сопротивления) определяется по формуле для модификации МС 3070М-1
5 =±[С +1,5 -10-6 f 111^П’1 - lj], (3)
для модификации МС 3070М-2
,-6| 11111,11
5 =±[С +1,5 -10-& ^--1J], (4)
где С- 0,001; 0,002; 0,005 соответственно для МС 3070М-1, МС 3070М-2.
R- номинальное значение включаемого сопротивления, Ом.
Пределы допускаемой основной погрешности воспроизводимого сопротивления ММЭС в течение любого года эксплуатации (после первого года) соответствуют установленному классу точности.
Номинальные и максимальные значения мощности рассеивания на одну ступень 6 и 7 декад ММЭС соответствуют приведенным в таблице 3, на одну ступень 1...5 декад ММЭС соответствуют приведенным в таблице 4.
Таблица 3
| Наименование характеристики | Условное обозначение типа ММЭС |
| МС 3070М-1, МС 3070М-2 | |
| Номинальная мощность рассеяния, Вт | 0,02 |
| Максимальная мощность рассеяния, Вт | 0,20 |
Таблица 4
| Наименование характеристики | Условное обозначение типа ММЭС | ||
| МС 3070М-1, МС 3070М-2 | |||
| Класс точности | |||
| 0,001 | 0,002 | 0,005 | |
| Номинальная мощность рассеивания, Вт | 0,01 | ||
| Максимальная мощность рассеивания, Вт | 0,03 | 0,05 | 0,10 |
Примечание: В модификации МС 3070М-2 для декады (х0,001 Ом) начальное сопротивления R0 и значения номинальной и максимальной мощности рассеивания соответствуют требованиям, предъявляемым к первой ступени декады 4 (1 Ом).
Таблица 5
| Влияющая величина | Условия применения | ||||
| Нормальные | Рабочие | ||||
| Класс точности | |||||
| 0,001 | 0,002 0,005 | 0,001 | 0,002 | 0,005 | |
| Температура окружающего воздуха (среды), °С | 20±0,2 | 20±0,5 | 20±1 | 20±2 | 20±5 |
| Относительная влажность воздуха, % | от 25 до 80 | ||||
| Положение | вертикальное | ||||
| Атмосферное давление, кПа | от 84 до 106,7 | ||||
Полный срок службы, лет Масса, кг, не более Г абаритные размеры, мм, не более
10
11
485х240х250
наносится на эксплуатационную документацию типографским или печатньн шильд, закрепленный на задней панели ММЭС, методом металлографики.
способом, на
Мера электрического сопротивления постоянного тока многозначная МС 3070М Руководство по эксплуатации Формуляр Смазка
1 шт.
1 экз. 1 экз. 1 упаковка 1 шт.
Укладочный ящик (по требованию заказчика)
осуществляется по МИ 1695-87 «ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки».
В перечень основного поверочного оборудования входят
мостовая измерительная установка УМКС-1 из состава ГВЭТ 14-03-2013 с диапазоном измерений сопротивлений (от 10-4 до 105) Ом;
компаратор-калибратор универсальный КМ 300К с диапазоном измерений сопротивлений (10-2 до 105) Ом, №54727-13 в ФИФ
компаратор сопротивления полуавтоматический цифровой Р3015 с диапазоном измерений сопротивлений (10-4 до 105) Ом, №9933-85 в ФИФ;
однозначные меры электрического сопротивления постоянного тока МС 3050М в диапазоне номинальных значений (от 10-2 до 105) Ом, №46843-11 в ФИФ.
Знак поверки в виде наклейки наносится на свидетельство о поверке меры электрического сопротивления МС 3070М.
изложены в руководстве по эксплуатации ИУСН 411642.001 РЭ раздел 3
Нормативные и технические документы, устанавливающие требования к мерам электрического сопротивления постоянного тока многозначным МС 3070М
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.»
ГОСТ 23737-79 «ГСИ. Меры электрического сопротивления. Общие технические условия.»
Приказ №146 от 15 февраля 2016 г. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления.
Технические условия ТУ 4225-041-16851585-2014 «Меры электрического сопротивления постоянного тока многозначные МС 3070М»
| Зарегистрировано поверок | 432 |
| Поверителей | 22 |
| Актуальность данных | 22.11.2024 |
