| Номер в госреестре | 64083-16 |
| Наименование СИ | Анализаторы ртути в природном газе |
| Обозначение типа СИ | АРПГ-1 |
| Изготовитель | ООО "НПЭФ "ЭкОН", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы ртути в природном газе АРПГ-1 (далее по тексту анализатор) предназначен для измерений массовой концентрации паров ртути в природном газе, подаваемом в магистральные газопроводы, и газе сепарации (природном газе), бытовом газе, а также в других горючих углеводородных газах и их смесях.
В основу работы анализатора ртути в природном газе положен беспламенный атомноабсорбционный метод с предварительным накоплением на амальгамном биспиральном сорбенте, основанный на измерении поглощения излучения с длиной волны 253,7 нм атомами ртути, содержащимися в природном газе.
Анализатор представляет собой преобразователь фототоков, пропорциональных количеству ртути в прокачиваемом через него газе, в пропорциональный электрический сигнал. Анализатор является компактным переносным устройством, содержит в себе элементы двухлучевого атомно-абсорбционного фотометра: источник излучения, измерительные кюветы, амальгаматор, фотоприемники с максимумом спектральной чувствительности на длине волны 220-260 нм, микронасос, датчик расхода анализируемого газа, измерительный блок.
Микропроцессорный блок обработки данных состоит из электронной микропроцессорной платы и платы жидкокристаллического графического дисплея (с регулируемой подсветкой), монтируется внутри анализатора. Блок обеспечивает управление процессом измерения, формирование результата измерений на основе промежуточных вычислений, цифровую индикацию результатов измерения, связь анализатора с компьютером через RS-232. Результаты измерений выдаются непосредственно на табло в единицах концентрации массовой концентрации ртути (нг/м3 или мг/м3) для проб газа.
Количественные измерения содержания ртути проводятся на основе предварительной градуировки анализатора с помощью генераторов ртутно-газовых смесей.
Внешний вид анализатора приведен на рисунке 1.
Пломбирование анализаторов не предусмотрено.

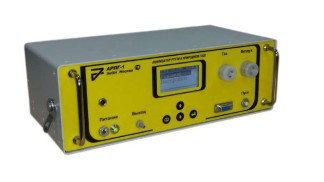

Рисунок 1 - внешний вид анализатора АРПГ -1
В анализаторе встроено ПО, выполняющее функции сбора, обработки, отображения, хранения и передачи данных. Встроенное программное обеспечение не позволяет осуществить доступ пользователя к памяти анализатора ни для записи, ни для чтения. ПО не позволяет просматривать и изменять параметры и настройки анализатора. Также не предусмотрена возможность доступа к программному коду анализатора через интерфейс связи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Наименование программного обеспечения | ARPGfirmware | |
| Идентификационное наименование ПО | Cpu_v.1.01.hex Lcd v.1.01.hex Graph.bin | |
| Номер версии (идентификационный номер) ПО | Версия 1.01 | |
| Цифровой идентификатор (контрольная сумма) ПО | 5e70864e | Cpu_v.1.01.hex |
| 7759122a | Lcd v.1.01.hex | |
| 468f993e | Graph.bin | |
| Алгоритм определения цифрового идентификатора ПО | CRC32 |
Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений «средний» согласно Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения характеристики |
| Диапазон измерений массовой концентрации ртути в газе, нг/м3 | от 2 до 200000 |
| Пределы допускаемой относительной погрешности анализатора, % | ±25 |
| Расход газа, дм3/мин, с возможной регулировкой в диапазоне, дм3/мин | 1,00±0,01 от 0,2 до 1,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значения характеристики |
| Рекомендованное время прогрева анализатора, мин, не менее | 10 |
| Время непрерывной работы, ч, не менее | 8 |
| Изменение показаний анализаторов за 8 ч непрерывной работы, нг/м3, не более | 0,5 от относительной погрешности анализатора |
| Время проведения одного измерения, мин | 0,1 до 100 |
| Мощность, потребляемая блоком анализа и индикации, Вт | 40 |
| Напряжение питания, В | 12±0,5 |
| Габаритные размеры АРПГ-1 (длина х ширина х высота), мм, не более | 340x110x190 |
| Масса АРПГ-1, кг, не более | 3,9 |
| Рабочие условия применения и показатели надежности: | |
| о/~' -температура окружающего воздуха, С -атмосферное давление, кПа -относительная влажность, % при 35 оС, не более -средняя наработка на отказ, ч, не менее -средний срок службы, лет, не менее | от +1 до +40 от 84 до 106 80 500 5 |
наносится на лицевую панель блока анализа и индикации и на руководство по эксплуатации.
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Кол-во |
| Блок анализа и индикации со встроенными аккумуляторами и комплектом ЗИП | 1 шт. |
| Сетевой адаптер | 1 шт. |
| Программное обеспечение, кабель RS-232 | 1 шт. |
| Паспорт | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки МП 242-1963-2015 | 1 шт. |
осуществляется по документу МП-242-1963-2015 "Анализаторы ртути в природном газе АРПГ-1. Методика поверки", утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 октября 2015 г.
Основные средства поверки:
- генератор газовых смесей ГГС-Т, регистрационный номер Госреестра 45189-10 в комплекте с источником микропотока паров ртути 1-го разряда ИМ-Hg, регистрационный номер Госреестра 60554-15.
Знак поверки наносится на свидетельство о поверке (во избежание повреждения знака поверки).
Методика измерений приведена в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам ртути в природном газе АРПГ-1
1 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 Технические условия ТУ 4317-012-41987679-15.
