| Номер в госреестре | 64084-16 |
| Наименование СИ | Анализаторы серы |
| Обозначение типа СИ | SYP2000-I |
| Изготовитель | "Shanghai Shenkai Petroleum Equipment Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы серы SYP2000-I (далее анализаторы) предназначены для измерения массовой доли серы в нефти и нефтепродуктах, включая керосины, лигроины, газойли, тяжелые дизельные топлива.
Принцип действия анализаторов основан на энергодисперсионном рентгенофлуоресцентном спектральном методе.
Анализаторы состоят из измерительной ячейки, источника рентгеновского излучения, блока детектора, блока регистрации и управления сигналом. В качестве источника излучения используется компактная рентгеновская трубка. В качестве блока детектора используется пропорциональный счетчик квантов. Под действием рентгеновского излучения, вырабатываемого рентгеновской трубкой, поверхность образца испускает вторичное излучение, являющееся характеристикой элементного состава образца. Счетчик детектирует рентгеновские лучи, испускаемые поверхностью образца, и выделяет полосу излучения с заданной энергией. Выделение полосы излучения осуществляется при помощи анализатора интенсивности импульсов. Для количественного анализа используется часть спектра флуоресценции, соответствующая определяемому элементу (сера). Подсчет интенсивности рентгеновского излучения производится по двум энергетическим зонам для коррекции по фону методом стандарта-фона.
Анализаторы представляют собой автоматические лабораторные приборы, обеспечивающие автоматическое измерение, обработку и регистрацию выходной измерительной информации.
Анализаторы управляются от встроенного микропроцессора с помощью клавиатуры, оснащены алфавитно-цифровым дисплеем и встроенным принтером.
Для контроля несанкционированного доступа любой из винтов крепления анализатора может быть опломбирован.

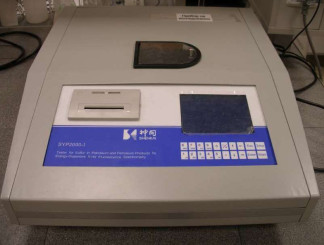

Внешний вид анализаторов приведен на рисунке 1.
В анализатор оснащен микропроцессором, на который на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой анализатора и процессом измерений, а также для обработки полученных данных. Идентификация программного обеспечения осуществляется при включении или по запросу пользователя через меню анализатора путем вывода на экран версии программного обеспечения. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения массовой доли серы. Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО анализатора SYP2000-I |
| Номер версии ПО, не ниже | V5-01b |
| Цифровой идентификатор ПО | - |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой доли серы, % | от 0,01 до 5,0 |
| Пределы допускаемой абсолютной погрешности анализатора, % | Д= ±0,0458 (С+0,062)* |
| Предел допускаемого относительного СКО случайной составляющей погрешности, % | 1,0 |
| Время измерений, с | от 10 до 600 (выбирается пользователем) |
| Напряжение питания, В | 220±10 % |
| Частота, Гц | 50-60 |
| Потребляемая мощность, Вт, не более | 150 |
| Габаритные размеры, мм длина ширина высота | 560 470 150 |
| Масса, кг | 20 |
| Средний срок эксплуатации, лет | 6 |
| Примечание: *С - измеренное значение массовой доли серы, % | |
Условия эксплуатации:
от +15 до +25 80
от 84 до 107 15 000
- диапазон температур окружающей среды, С
- относительная влажность воздуха (при температуре 25 оС), %, не более
- диапазон атмосферного давления, кПа Время средней наработки на отказ, ч
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки
| Таблица 3 - Комплектность средства измерений | |
| Наименование | Количество, шт. |
| Основной блок: анализатор SYP2000-I | 1 |
| Шнур электропитания | 1 |
| Кюветы для образцов | 200 |
| Наименование | Количество, шт. |
| Форма для сборки измерительных ячеек | 1 |
| Термопластичная пленка, рулонов | 1 |
| Подставка для измерительных ячеек | 1 |
| Лента для принтера, рулонов | 5 |
| Запасная красящая лента для принтера | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по ГОСТ 8.623-2013 Государственная система обеспечения единства измерений. Анализаторы серы в нефти и нефтепродуктах. Методика поверки.
Основные средства поверки: стандартные образцы массовой доли серы в минеральном масле ГСО 9404-2009, ГСО 9410-2009, ГСО 9416-2009.
Место для нанесения знака поверки находится на корпусе прибора (в случае, если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего межповерочного интервала допускается наносить знак поверки на свидетельство о поверке).
Методика измерений приведена в документе:
- «Анализаторы серы SYP2000-I. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам серы SYP2000-I
ГОСТ 8.623-2013 Государственная система обеспечения единства измерений. Анализаторы серы в нефти и нефтепродуктах. Методика поверки;
Техническая документация фирмы-изготовителя.
