Газосигнализаторы автоматические ГСА/АИГ, 64088-16

64088-16
Газосигнализаторы автоматические ГСА/АИГ (в дальнейшем - газосигнализаторы) предназначены для контроля зараженности воздуха парами отравляющих веществ, таких как зарин, зоман, вещество типа Ух и иприт.
Карточка СИ
Номер в госреестре 64088-16
Наименование СИ Газосигнализаторы автоматические
Обозначение типа СИ ГСА/АИГ
Изготовитель ОАО "ГосНИИхиманалит", г.С.-Петербург
Год регистрации 2016
Срок свидетельства 02.06.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газосигнализаторы автоматические ГСА/АИГ (в дальнейшем - газосигнализаторы) предназначены для контроля зараженности воздуха парами отравляющих веществ, таких как зарин, зоман, вещество типа Ух и иприт.

Описание

Газосигнализаторы могут применяться в качестве автономного средства химического контроля воздуха производственных и иных помещений, а также вне помещений для контроля воздуха окружающей среды.

Газосигнализаторы могут быть использованы как в стационарном варианте, так и в переносном.

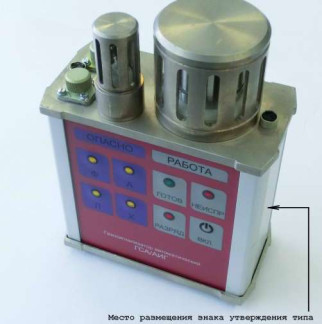

Общий вид газосигнализатора представлен на рисунке 1.

Г азосигнализатор работает в режиме непрерывного автоматического контроля воздуха с выдачей светового и звукового сигналов оповещения при появлении в воздухе концентраций паров, превышающих заданные.

Принцип действия газосигнализатора ГСА/АИГ основан на методе ионизации молекул воздуха коронным разрядом.

Газосигнализатор ГСА/АИГ состоит из: преобразователя концентрации ионизационного (служит для обнаружения отравляющих веществ (зарин, зоман, вещество типа Ух и иприт), корпуса, внутри которого расположены платы (плата питания, плата коммутирующая и плата управления). В нижней крышке находится батарея аккумуляторная и устройство звуковое. На лицевой панели газосигнализатора расположены светодиоды и кнопка ВКЛ, которая служит для включения и выключения газосигнализатора. Разъем служит для заряда аккумуляторной батареи и электропитания газосигнализатора от сети постоянного или переменного тока.

Знак поверки наносится на нижний фланец газосигнализатора.

Для защиты прибора от несанкционированного вскрытия газосигнализатор опломбирован пломбой ОТК (рисунок 2).

Программное обеспечение

Г азосигнализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО разработано для решения задач обработки и представления данных, сбора информации с датчиков, отображения данных на персональном компьютере, передачи по сети RS-485 по протоколу ModbusRTU следующей информации:

-    Данных о состоянии прибора;

-    Данных о превышении порогов по всем каналам измерения;

-    Сообщений об ошибках и предупреждений.

ПО структурно подразделяется на следующие части:

-    измерительную часть, которая выполняет измерения показаний различных датчиков и устройств газосигнализатора;

-    управляющую часть, которая используя данные полученные от измерительной части ПО и установленные параметры, выполняет управление различными механизмами, обеспечивая требуемую функциональность газосигнализатора.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ID OV

Номер версии (идентификационный номер) ПО

1.18

Цифровой идентификатор ПО

ГСА/АИГ зав № 129

CA65

ГСА/АИГ зав № 130

Е139

Другие идентификационные данные, если имеются

Алгоритм вычисления цифрового идентификатора: CRC-16

Влияние встроенного программного обеспечения газосигнализаторов автоматических ГСА/АИГ учтено при нормировании метрологических характеристик.

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:

- высокий: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств (в газосигнализаторе установлена система защиты от записи).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Метрологические характеристики представлены в таблице 2.

Таблица 2

Порог срабатывания в нормальных климатических условиях, мг/м3:

- парам зарина

(6,0 10-2 ± 20 %)

- парам зомана

(6,0 10-2 ± 20 %)

- парам вещества типа Ух

(5,0 10-2 ± 20 %)

- парам иприта

(4,0 10-1 ± 20 %)

Время срабатывания газосигнализатора не более 5 с.

Последействие газосигнализатора:

-    при пороговых концентрациях зарина и зомана, не более    30 с

-    при пороговых концентрациях вещества типа Ух и иприта, не более    60 с

-    при перегрузке, не более    2 мин Время выхода на рабочий режим не более    5 мин Электропитание газосигнализатора осуществляется от аккумуляторной батареи и от сети

переменного тока 220 В (+10/ -15) %; (50±1) Гц.

Потребляемая мощность газосигнализатора, В А, не более    0,5.

Время непрерывной работы от аккумуляторной батареи, ч, не менее Условия эксплуатации:

-    температура, °С

24.

от +15 до +35; от 30 до 80; от 97,3 до 106,7 (от 730 до 800).

-    относительная влажность, %

-    атмосферное давление, кПа (мм рт. ст.)

Условия транспортирования:

-    температура, °С

от -50 до +50;

80.

от +5 до +40;

80.

10 000; 10. 0,9.

118x60x185.

-    относительная влажность, %, не более Условия хранения:

-    температура, °С

-    относительная влажность, %, не более Показатели надежности:

-    наработка на отказ (при работе 12 ч в сутки), ч

-    срок службы, лет, не менее Масса газосигнализатора, кг, не более

Г абаритные размеры газосигнализатора, мм, не более

Знак утверждения типа

наносится методом штемпелевания на титульный лист Руководства по эксплуатации ДКТЦ.413445.003 РЭ и на боковую сторону корпуса газосигнализатора в виде наклейки.

Комплектность

Комплектность газосигнализатора приведена в таблице 3.

Таблица 3- Комплектность

Обозначение

Наименование

Количество, шт

ДКТЦ.413445.003

Г азосигнализатор автоматический ГСА/АИГ

1

Модель ChALi-220-7.2-500

Устройство зарядное автоматическое

1

ДКТЦ.322444.001

Чехол

1

Комплект ЗИП согласно ведомости ЗИП ДКТЦ.413445.003 ЗИ

1 компл.

Компакт-диск с программным обеспечением

1

Эксплуатационные документы:

ДКТЦ.413445.003 РЭ

Руководство по эксплуатации

1

ДКТЦ.413445.003 ФО

Формуляр

1

ДКТЦ.413445.003 МП

Методика поверки

1

Паспорт «Батарея аккумуляторная LI-18650*2»

1

Паспорт «Автоматическое зарядное устройство ChALi-220-7.2-500»

1

Поверка

осуществляется в соответствии с документом ДКТЦ.413445.003 МП «Газосигнализатор автоматический ГСА/АИГ. Методика поверки», утвержденным Руководителем ОАО ФНТЦ «Инверсия» 14 июля 2015 года.

Основные средства поверки:

-    установка газодинамическая ГДУ-01Ф ДКТЦ.441372.001 - создаваемые концентрации зарина, зомана, вещества типа Vx и иприта (5x10-6... 2) мг/м3;

-    фотометр фотоэлектрический КФК по ТУ 9443-001-07516244-2005;

-    секундомер механический СОПпр по ТУ 25-1894.003-90;

-    ГСО 8246-2003 состава зарина,

-    ГСО 8247-2003 состава зомана,

-    ГСО 8249-2004 состава вещества типа Vx,

-    ГСО 8248-2003 состава иприта.

Знак поверки наносится на нижний фланец газосигнализатора.

Сведения о методах измерений

Методика измерений приведена в документе «Г азосигнализатор автоматический ГСА/АИГ. Руководство по эксплуатации. ДКТЦ.413445.003 РЭ»

Нормативные и технические документы, устанавливающие требования к газосигнализаторам автоматическим ГСА/АИГ

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

3    ДКТЦ.413445.003 ТУ Газосигнализатор автоматический ГСА/АИГ. Технические условия.

64088-16
Номер в ГРСИ РФ:
64088-16
Производитель / заявитель:
ОАО "ГосНИИхиманалит", г.С.-Петербург
Год регистрации:
2016
Cрок действия реестра:
02.06.2021
