| Номер в госреестре | 64099-16 |
| Наименование СИ | Спектрометр атомно-абсорбционный |
| Обозначение типа СИ | 240FS AA |
| Изготовитель | "Agilent Technologies Bayan Lepas Free", Малайзия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометр атомно-абсорбционный 240FS AA предназначен для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах и т.п. в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Принцип действия спектрометра заключается в измерении оптической плотности атомного пара исследуемой пробы, находящегося в атомизаторе спектрометра и дальнейшего расчета содержания элементов по градуировочным характеристикам.
Спектрометр построен по модульному принципу и оснащен пламенным и электротермическим атомизаторами и гидридной приставкой. Спектрометр комплектуется автосэмплером для автоматической подачи проб.
В пламенном атомизаторе в зависимости от определяемых элементов используется пламя смесей: "ацетилен - воздух" или "ацетилен - закись азота".
Оптическая система спектрометра базируется на монохроматоре с дифракционной решеткой по схеме Черни-Тернера. Спектрометр построен по двулучевой оптической схеме. В состав оптической части спектрометра входят специальные держатели на четыре лампы с полым катодом, расположенные на дуге. Выбор необходимой лампы осуществляется при помощи управляемого зеркала Спектрометр оснащен дейтериевым корректором фона.
Управление процессом измерения и обработки выходной информации осуществляется с помощью внешнего персонального компьютера, работающего под управлением ОС Windows.
Пломбирование спектрометра не предусмотрено.

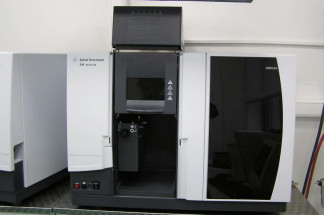

Внешний вид спектрометра приведен на рисунке 1.
Спектрометр оснащен автономным ПО «SpectrAA» с дополнительными опциями (Pro), которое управляет его работой, отображает результаты, обрабатывает, передает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpectrAA |
| Номер версии (идентификационный номер) ПО | не ниже 5.2 Pro |
| Цифровой идентификатор ПО (расчет по алгоритму MD5 для версии 5.2 Pro, файл spectraa.exe) | DCA206A44E2ECAFE7848D217E003FDD9 |
К метрологической части ПО относится файл spectraa.exe. Метрологически значимая часть ПО выполняет следующие функции:
- управление спектрометром;
- установка режимов работы спектрометра;
- измерение оптической плотности атомного пара проб;
- обработка и хранение результатов измерений;
- построение калибровочных зависимостей;
- проведение диагностических тестов спектрометра.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 185 до 900 |
| Спектральная ширина щели, нм | 0,2; 0,5; 1,0 |
| Характеристические концентрации (чувствительность), мкг/дм3, не более - для спектрометра с пламенным атомизатором: для Cu | 200 |
| для Zn | 50 |
| - для спектрометра с электротермическим атомизатором (при объеме дозирования 20 мкл): для Cu | 0,45 |
| для Pb | 0,85 |
| - для спектрометра с гидридной приставкой: для Hg | 0,3 |
| Относительное СКО выходного сигнала, %, не более: - для спектрометра с пламенным атомизатором | 5,0 |
| - для спектрометра с электротермическим атомизатором (при объеме дозирования 20 мкл) | 8,0 |
| - для спектрометра с гидридной приставкой | 10,0 |
| Пределы обнаружения (для Cu, по критерию 3о), мкг/дм3, не более: - для спектрометра с пламенным атомизатором | 25,0 |
| - для спектрометра с электротермическим атомизатором (при объеме дозирования 20 мкл) | 0,15 |
| Наименование характеристики | Значение |
| Пределы обнаружения (по Hg, по критерию 3о), мкг/дм3,не более: - для спектрометра с гидридной приставкой | 0,5 |
| Параметры питания переменного тока: - напряжение, В - частота, Гц | 230-22 50±1 |
| Потребляемая мощность, В-А, не более: - для спектрометра с пламенным атомизатором и гидридной приставкой - для спектрометра с электротермическим атомизатором | 470 4130 |
| Габаритные размеры (ДхШхВ), мм, не более: | 790x580x590 |
| Масса, кг, не более | 56 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 5000 |
| Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность окружающего воздуха (при t=25°C), %, не более - диапазон атмосферного давления, кПа | от +15 до +35 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса спектрометра в виде наклейки.
Таблица 3
| 1 | Спектрометр атомно-абсорбционный 240FS AA (основной модуль) |
| 2 | Пламенный атомизатор MK7 Burner (съемный) |
| 3 | Комплект электротермического атомизатора (съемный): а) Электротермический атомизатор GTA 120 Graphite Tube Atomizer б) Охладитель-циркулятор G8481A Recirculating Chiller в) Автосэмплер PSD 120 Autosampler |
| 4 | Г идридная приставка VGA 77AA (съемная) |
| 5 | Модуль управления лампами UltrAA Lamp Control Module (Boosted Lamp Supply) |
| 6 | Руководство по эксплуатации |
| 7 | Методика поверки МП-242-1993-2016 |
осуществляется по документу МП-242-1993-2016 «Спектрометр атомно-абсорбционный 240FS AA. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 04.03.2016 г.
Основные средства поверки: стандартные образцы водных растворов ионов металлов: меди (ГСО 7836-2000), свинца (ГСО 7012-93), цинка (ГСО 7837-2000) и ртути (ГСО 8004-93) или аналогичные.
приведены в документе «Спектрометры атомно-абсорбционные АА (модели 55 AA, 240 AA, 240FS AA, 240Z AA, 280FS AA, 280Z AA, DUO AA). Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к спектрометру атомно-абсорбционному 240FS AA
Техническая документация фирмы «Agilent Technologies Inc», США.
| Зарегистрировано поверок | 28 |
| Поверителей | 10 |
| Актуальность данных | 17.11.2024 |
