| Номер в госреестре | 64101-16 |
| Наименование СИ | Моментомеры |
| Обозначение типа СИ | DOTE, DOT, TCC, LC |
| Изготовитель | "Tohnichi MFG. Co., Ltd.", Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Моментомеры серий БОТЕ, DOT, TCC, LC (далее - моментомеры) предназначены для использования при поверке и калибровке ключей моментных.
Принцип действия моментомеров серий DOTE, TCC и LC заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим выводом результата на цифровой дисплей.
Принцип действия моментомеров серии DOT заключается в преобразовании деформации измерительной пружины, находящейся внутри корпуса моментомера, в пропорциональное, приложенному к ней крутящему моменту силы перемещение стрелки кругового шкального индикатора.
Моментомеры серий DOTB, DOT, TCC состоят из корпуса, присоединенного к нему механического нагружающего устройства для установки в него поверяемых или калибруемых средств измерений. В корпусе размещается датчик крутящего момента силы, (измерительная пружина - для моментомеров серии DOT), измерительная схема и цифровой дисплей (круговой шкальный индикатор - для моментомеров серии DOT).
Моментомеры серии LC состоят из корпуса, в котором размещается датчик крутящего момента силы, измерительная схема и цифровой дисплей. На лицевой стороне корпуса моментомеров серии LC находится адаптер с присоединительным квадратом для установки в него поверяемых или калибруемых средств измерений.
Измерительные схемы моментомеров серий DOTB, TCC, LC позволяют подсоединение их к персональному компьютеру с помощью стандартного разъема Я8-232С для последующей визуализации, регистрации результатов измерений и распечатки протоколов на принтере. Питание моментомеров осуществляется от сети переменного тока через блок питания.
Моментомеры серий DOTE и TCC работают по и против часовой стрелки.
Моментомеры серий DOT, LC работают только по часовой стрелке
Моментомеры серии TCC оборудованы сенсорным дисплеем и имеют 2 измерительных канала, с различными диапазонами измерений, модификация с индексом D предназначена для поверки и калибровки отвёрток.

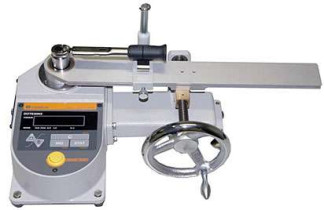

Общий вид моментомеров серий DOTB, DOT, TCC, LC представлен на рисунках 1 - 4.
Ограничение доступа к определённым частям в целях несанкционированной настройки и вмешательства обеспечивается конструкцией самого моментомера, которая может быть вскрыта только при помощи специального инструмента.
Таблица 1 - Метрологические и технические характеристики
| Модификация | Диапазон измерений, Н-м | Цена деления, Н-м | Пределы допускаемой относительной погрешности, % | Размер присоединительного квадрата, мм | Г абаритные размеры (ДХШ*В), мм, не более | Масса, кг не более | |
| DOTE20N | 2 - 20 | 0,005 | 9,5 | ||||
| DOTE50N | 5,0 - 50,0 | 0,01 | 500x257x222 | 11 | |||
| DOTE100N | 10 - 100 | 0,02 | ±1 | 12,7 | |||
| DOTE200N | 20 - 200 | 0,05 | 780x317x270 | 13 | |||
| D0TE500N | 50 - 500 | 0,1 | 19,0 | 1180x388x272 | 24 | ||
| DOTE1000N | 100 - 1000 | 0,2 | 25,4 | 1780x584x343 | 45 | ||
| DOT35N | 5 - 35 | 0,1 | 9,5 | ||||
| DOT50N | 5 - 50 | 0,2 | 487x257x193 | 8 | |||
| DOT100N | 10 - 100 | 0,5 | ±2 | 12,7 | |||
| DOT300N | 30 - 300 | 1,0 | 19,0 | 765x317x221 | 10 | ||
| DOT700N | 70 - 700 | 2,0 | 1365x388x243 | 25 | |||
| TCC100N | 1 канал | 4 - 100 | 0,01 | 12,7 | |||
| 2 канал | 1 - 25 | 0,002 | 9,5 | 714x388x375 | 35 | ||
| TCC100N-D | 1 канал | 4 - 100 | 0,01 | 12,7 | |||
| 2 канал | 0,2 - 6,0 | 0,0005 | 6,4 | ||||
| TCC500N | 1 канал | 20 - 500 | 0,05 | 19,0 | 1206x502x430 | 75 | |
| 2 канал | 4 - 100 | 0,01 | ±1 | 12,7 | |||
| TCC1000N | 1 канал | 50 - 1000 | 0,1 | 25,4 | 1906x574x526 | 115 | |
| 2 канал | 20 - 500 | 0,05 | 19,0 | ||||
| LC20N | 0,5 - 20,0 | 0,002 | 9,5 | 278x160x167 | 10,5 | ||
| LC200N | 5 - 200 | 0,02 | 12,7 | ||||
| LC1000N | 50 - 1000 | 0,1 | 19,0 | 500x290x186 | 34 | ||
| LC1400N | 100 - 1400 | 0,2 | 25,4 | 500x313x186 | 39 | ||
| Рабочая диапазон температур, °С | от 0 до плюс 40 |
| Напряжение питания, В | 220 (+15 % -10 %) |
| Частота напряжения питания, Гц | 50 ±1 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус моментомера.
Таблица 3 - Комплектность средства измерений
| Наименование / серия | DOTE | DOT | TCC | LC |
| Моментомер | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Сетевой кабель | 1 шт. | — | 1 шт. | 1 шт. |
| Руководство по эксплуатации | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Кабель для подключения к ПК | по заказу | — | 1 шт. | по заказу |
Программное обеспечение | по заказу | — | 1 шт. | по заказу |
| USB накопитель | — | — | 1 шт. | — |
| Аккумуляторная батарея | по заказу | — | — | по заказу |
| Принтер | по заказу | — | по заказу | по заказу |
осуществляется в соответствии с документом МП АПМ 86-15 «Моментомеры серий БОТЕ, DOT, TCC, LC. Методика поверки», утверждённым ООО «Автопрогресс-М» в декабре 2015 года. Перечень основных средств поверки (эталонов), применяемых для поверки:
- эталоны 1-го разряда по ГОСТ 8.752-2011.
Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в документах: «Моментомеры серии DOTЕ. Руководство по эксплуатации», «Моментомеры серии DOT. Руководство по эксплуатации», «Моментомеры серии TCC. Руководство по эксплуатации» и «Моментомеры серии LC. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к моментомерам серий БОТЕ, DOT, TCC, LC
1 ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы».
2 Техническая документация «TOHNICHI MFG. CO., LTD», Япония.
