| Номер в госреестре | 64104-16 |
| Наименование СИ | Измерители оптической плотности |
| Обозначение типа СИ | ИПС-03 |
| Изготовитель | ООО "ОМИКРОН", г.Красноярск |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители оптической плотности ИПС-03 (далее - измерители) предназначены для измерения оптической плотности суспензии тест-организма (водоросли хлорелла), а также любых других растворов и суспензий.
Принцип действия измерителей основан на измерении ослабления светового потока анализируемой средой с помощью фотоэлектрического преобразователя. Влияние внешнего света и смещение нуля прибора на приемный тракт исключается за счет импульсного режима работы светодиода. Фоновая составляющая фототока устраняется путем вычитания из величины значения светового сигнала, регистрируемого в момент подачи каждого импульса света, значения сигнала, измеряемого в промежутках между ними.
Измерители выполнены в металлическом корпусе. Основу составляют две П-образные крышки: верхняя и нижняя, передняя и задняя стенки. К нижней крышке анализатора крепятся все элементы прибора, включая кюветное отделение, оснащенное вращающимся гнездом с системой фиксации, в которое вставляется флакон с анализируемой суспензией. В верхней крышке имеется отверстие, через которое в кюветное отделение помещается флакон. На задней стенке установлены: выключатель питания, держатель предохранителя, сетевой кабель питания с заземляющей вилкой и разъем RS-232 для подключения к компьютеру. На передней стенке размещены двухстрочный цифровой индикатор результатов измерений и пульт управления.

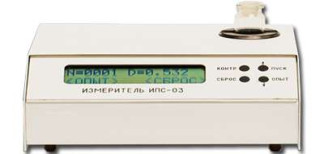

Фотография внешнего вида измерителя представлена на рисунке 1.
| > | \ | ||
| * 1: | |||
| 1 | h klrttPK | ||
| 1 1 | < nnjJT i эдргИ НГ(М1. [>И J J ЛЬ ИЛЕ оэ | Л | |>ш: | |
| - — ч |
Рисунок 1 - Внешний вид измерителя
Измерители оснащены встроенным и внешним программным обеспечением (далее -ПО). Встроенное ПО предназначено для управления процессом измерений, сбора, обработки, хранения и представления измерительной информации. Конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Внешнее ПО предназначено для передачи измерительной информации на персональный компьютер. Идентификационные данные внешнего ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Измеритель ИПС-03 |
| Номер версии ПО | 01 |
| Цифровой идентификатор ПО | CRC32: 16F7BDE9 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», а внешнего ПО уровню «низкий» по Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значения характеристики |
| Диапазон измерений оптической плотности, Б | 0,000 - 0,650 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б | ±0,010 |
| Длина волны измерения оптической плотности, нм | 560±20 |
| Напряжение питания, В | 220±22 |
| Частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 10 |
| Г абаритные размеры (ДхШхВ), мм, не более | 200*185x85 |
| Масса, кг, не более | 1,8 |
| Средняя наработка на отказ, ч, не менее | 2000 |
| Средний срок службы, лет, не менее | 6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более | 22±6 80 |
наносится на титульный лист паспорта типографским способом.
приведена в таблице 3.
Таблица 3
| Наименование изделия | Количество , шт. |
| ИПС-03 | 1 |
| Оправка для установки эталонных светофильтров | 1 |
| Кабель для подключения к компьютеру | 1 |
| Диск с программой передачи данных на компьютер | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 31-251-2014 «ГСИ. Измерители оптической плотности ИПС-03. Методика поверки», утвержденному ФГУП «УНИИМ» 26 января 2015 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки:
- рабочий эталон оптической плотности в диапазоне (0,01-1,0) Б (До = ±(0,0006-0,0064) Б) по ГОСТ 8.557-2007.
ПНД Ф Т 14.1:2:3:4.10-04 / Т 16.1:2:2.3:3-04 «Методика измерений оптической плотности культуры водоросли хлорелла (Chlorella vulgaris Beijer) для определения токсичности питьевых, пресных природных и сточных вод, водных вытяжек из грунтов, почв, осадков сточных вод, отходов производства и потребления».
Методика измерений относительного показателя замедленной флуоресценции культуры водоросли хлорелла (Chlorella vulgaris Beijer) для определения токсичности питьевых, пресных природных и сточных вод, водных вытяжек из грунтов, почв, осадков сточных вод, отходов производства и потребления, ПНД Ф Т 14.1:2:4.16-09 / Т 16.1:2.3:3.14-09.
Методика измерений количества дафний (Daphnia magna Straus) для определения острой токсичности питьевых, пресных природных и сточных вод, водных вытяжек из грунтов, почв, осадков сточных вод, отходов производства и потребления методом прямого счета, ПНД Ф Т 14.1:2:3:4.12-06 / Т 16.1:2:2.3:3.9-06.
Нормативные и технические документы, устанавливающие требования к измерителям оптической плотности ИПС-03
ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн (0,2-50,0) мкм, диффузного и зеркального отражений в диапазоне длин волн (0,2-20,0) мкм».
ТУ 4437-003-26218570-2006 «Измеритель плотности суспензии (ИПС-03). Технические условия».
| Зарегистрировано поверок | 443 |
| Поверителей | 32 |
