Рефрактометры автоматические ATR-F и ATR-P, 64110-16

Рефрактометры автоматические ATR-F и ATR-P (далее - рефрактометры) предназначены для измерения показателя преломления nD в жидких средах на длине волны 589,3 нм.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	64110-16
Наименование СИ	Рефрактометры автоматические
Обозначение типа СИ	ATR-F и ATR-P
Изготовитель	"Schmidt + Haensch GmbH & Co.", Германия
Год регистрации	2016
Срок свидетельства	02.06.2021
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия рефрактометра основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух сред с различными показателями преломления: измерительной призмы рефрактометра и измеряемой жидкой среды. Проба измеряемой жидкости помещается в измерительную кювету на поверхность измерительной призмы. При освещении кюветы образуется граница света и тени, положение которой соответствует предельному углу преломления.

Для исключения влияния температуры на результаты измерений используется термостатирование измерительной кюветы рефрактометра.

Конструктивно приборы выполнены в виде моноблока с возможностью подключения к блоку управления с а цифровой клавиатурой или ПК.

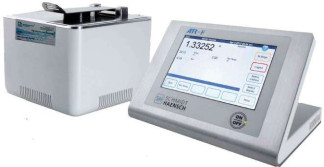

Общий вид рефрактометров автоматических ATR-F приведен на Рис. 1.

Общий вид рефрактометров автоматических ATR-P приведен на Рис. 2.

Программное обеспечение

идентифицируется в программе ShowATR при загрузке, путем вывода на дисплей блока управления номера версии ПО. Идентификационные данные программного обеспечения поляриметров приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ShowATR
Номер версии (идентификационный номер) ПО	322.0С.47 и выше
Цифровой идентификатор ПО	-
Другие идентификационные данные	-

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с рекомендациями Р 50.2.077-2014.

Технические характеристики

Таблица 2.1 - Метрологические характеристики

Рефрактометр автоматический	ATR-F	ATR-P
Диапазон измерений показателя преломления, nD	от 1,32 до 1,70	от 1,332 до 1,540
Пределы допускаемой абсолютной погрешности при измерении показателя преломления, nD	±0,0001
Дискретность показаний показателя преломления, nD	0,00001
Время одного измерения, с, не более	4

Таблица 2.2 - Технические характеристики

Диапазон термостатирования пробы, °С	от плюс 5 до плюс 50
Напряжение питающей сети, В	220+22
Частота питающей сети, Гц	50±1
Потребляемая мощность, В-А, не более	100
Габаритные размеры ДхШхВ, мм, не более:	210 х 210 х 160	200 х 160 х 135
Масса, кг, не более:	4,9	4,5
Диапазон температур окружающей среды, оС	от плюс 10 до плюс 40
Диапазон относительной влажности воздуха, %	от 20 до 80
Диапазон атмосферного давления, кПа	от 84 до 106

Знак утверждения типа

наносится на каждый экземпляр рефрактометра в виде наклейки, а также на середину верхней части титульного листа Руководства пользователя типографским способом.

Комплектность

Таблица 3 - Комплектность
Наименование	Количество
Рефрактометр автоматический ATR-F/ATR-P (модификация по заказу)	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки РТ-МП-3006-448-2016	1 экз.

Поверка

осуществляется по документу РТ-МП-3006-448-2016 «Рефрактометры автоматические ATR-F и ATR-P. Методика поверки», утвержденному ФБУ «Ростест - Москва» 21.02.2016 г.

Перечень эталонов, применяемых при поверке:

- набор жидких мер показателя преломления РЖЭ-1 (Госреестр № 24513-03).

Знак поверки в виде наклейки наносится на свидетельство о поверке.
