| Номер в госреестре | 64111-16 |
| Наименование СИ | Преобразователи угловых перемещений |
| Обозначение типа СИ | ЛИР-1170К |
| Изготовитель | ОАО "СКБ станочных информационно-измерительных систем с опытным производством" (СКБ ИС), г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи угловых перемещений ЛИР-1170К (далее - преобразователи) предназначены для измерений плоского угла.
Принцип действия преобразователей основан на модуляции потока оптического излучения, создаваемого светодиодом и проходящего через две установленные с зазором растровые шкалы, одна из которых, выполненная в виде кольцевой дорожки радиальных штрихов, закреплена на роторе (измерительный лимб), а вторая - на статоре преобразователя (индикаторная шкала).
Модуляция излучения производится при угловом перемещении ротора относительно статора. Модулированное излучение регистрируется фотоприемниками, которые генерируют измерительный сигнал, несущий информацию о величине и направлении перемещения. Измерительный сигнал по соединительному кабелю поступает на внешнее отсчетное устройство.
Конструктивно преобразователи состоят из корпуса, механической части узла преобразователя, обеспечивающей сопряжение растровых шкал и соосность этих шкал по отношению к оси вращения, и головок фотоэлектрического считывания, расположенных внутри корпуса. Пломбировка преобразователей не предусмотрена.

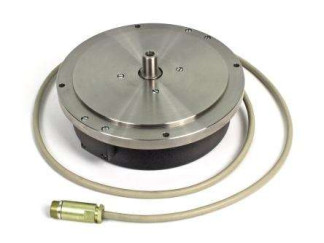

Внешний вид преобразователей приведен на рисунке 1.
отсутствует.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений, ... ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений, ..." | ±5 |
| Г абаритные размеры (диаметр х толщина), мм, не более | 160х72 |
| Масса, кг, не более | 3,5 |
| Напряжение питания, В | 5±0,3 |
| Условия эксплуатации: - температура, °С - относительная влажность, % | от плюс 15 до плюс 25 от 40 до 80 |
| Средняя наработка на отказ, ч | 13700 |
наносится на нижнюю поверхность корпуса преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2
| Преобразователь угловых перемещений ЛИР-1170К | 1 шт. |
| Паспорт ЛИР-1170К.000ПС | 1 экз. |
| Руководство по эксплуатации ЛИР-1170К.000РЭ | 1 экз. |
| Методика поверки РТ-МП-3153-445-2016 | 1 экз. |
осуществляется по документу РТ-МП-3153-445-2016 «Преобразователи угловых перемещений ЛИР-1170К. Методика поверки», утвержденному ФБУ «Ростест-Москва» 06.04.2016 г.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Перечень эталонов, применяемых при поверке:
- призма многогранная с количеством граней не менее 18, разряд 2 в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта от 19.01.2016г. № 22;
- автоколлиматор АК-05У, основная погрешность ±0,5" .
Методы измерений изложены в документе ЛИР-1170К.000РЭ «Преобразователи угловых перемещений ЛИР-1170К. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям угловых перемещений ЛИР-1170К
1 Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 19.01.2016г. № 22
2 Технические условия ЛИР-1170К.000ТУ
