Калибраторы давления FCO560, 64113-16

Назначение

Калибраторы давления FCO560 (далее по тексту - калибраторы) предназначены для измерений разности давлений газов, напряжения и силы постоянного тока.

Описание

Принцип действия калибратора состоит в измерении давления с помощью емкостного дифференциального преобразователя. При воздействии давления на мембрану происходит изменение электрической емкости. Электрический сигнал передается на микроконтроллер и преобразуется в цифровой код. Принцип действия калибратора при измерении напряжения и силы постоянного тока основан на аналого-цифровом преобразовании параметров электрических сигналов в цифровой код и передаче его в микроконтроллер, управляющий работой калибратора.

Калибратор выполнен в виде портативного переносного прибора, на лицевой панели которого размещены: кнопки управления меню, четыре функциональные кнопки и кнопка питания; USB-B и USB-A для соединения калибратора с ПК, с внешним оборудованием и карты памяти; четыре электрических разъема для подключения внешних устройств (внешнего оборудования, датчиков температуры, давления и термометра сопротивления Pt100); штуцеры подачи давления; жидкокристаллический дисплей со светодиодной фоновой подсветкой. На дисплее отображается измеряемая разность давлений, а так же могут быть отображены минимальные и максимальные значения давлений, график изменений давлений, значения тока и напряжения. Измеренные значения сохраняются в памяти прибора.

Электропитание калибратора осуществляется от сетевого блока питания (адаптера). Калибратор можно оснастить встроенным аккумулятором, обеспечивающим более 8 часов автономной работы при нормальной эксплуатации и полном заряде.

В корпус калибратора может встраиваться воздушный насос, который позволяет задавать (генерировать) необходимое давление.

В комплект поставки могут быть включены: комплект стандартных трубок Пито и элементов ламинарного расхода, а также внешних датчиков температуры, использование которых позволит определять величины, функционально связанные с давлением: скорость потока, объемный расход, массовый расход и т. д.

Калибратор может быть оборудован встроенным датчиком абсолютного давления.

Применение дополнительно заказанных кабелей RS-232C или USB-B позволит передавать результаты измерений на ПК или принтер.

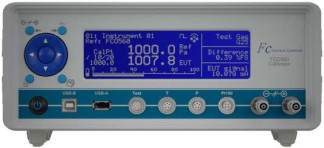

Общий вид и место нанесения знака поверки калибратора приведены на рисунке 1.

• •

Программное обеспечение

Калибраторы выполнены на базе микропроцессора, встроенное программное обеспечение (ПО) которого разработано изготовителем специально для решения задач управления работой приборов. ПО выполняет следующие функции: управление работой калибратора; взаимодействие с пользователем; преобразование аналоговых сигналов в цифровой код; преобразование цифрового кода в аналоговый; управление, обработка и хранение результатов измерений.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Информация о номере версии ПО отображается на дисплее при включении калибратора.

Уровень защиты ПО калибраторов от преднамеренных или непреднамеренных изменений - средний в соответствии с Р 50.2.077-2014.

Технические характеристики

Основные метрологические характеристики калибратора представлены в таблице 2.

Таблица 2

Примечание:

ВПИ — верхний предел измерений, в зависимости от диапазона измерений калибратора;

ИВ — измеряемая величина.

Условия эксплуатации.

Диапазон рабочих температур окружающей среды, °С    от 5 до 45

Атмосферное давление окружающего воздуха, кПа    от 84 до 106,7

Относительная влажность воздуха, %    от 5 до 95

Знак утверждения типа

наносится фотохимическим или другим способом на корпус калибратора, типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Калибратор давления FCO560 Адаптер питания Руководство по эксплуатации

—    1 шт;

—    1 шт;

—    1 шт;

—    1 шт.

—    1 шт;

—    1 шт;

—    1 шт;

—    1 шт;

—    1 шт;

—    1 шт;

—    1 шт;

—    1 шт.

Методика поверки МП 231-0032-2015 «Калибраторы давления FCO560 Методика поверки»

По дополнительному заказу:

Аккумулятор Кабель RS-232 Кабель USB-B Алюминиевый кейс Внешний датчик давления Внешний датчик температуры Внешний термометр сопротивления Pt100 Трубка Пито

Поверка

осуществляется по документу МП 231-0032-2015 «Калибраторы давления FCO560. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 02 ноября 2015 г.

Основными средствами поверки являются:

Микроманометр жидкостный компенсационный с микрометрическим винтом МКВК-250, диапазон измерений от 0 до 2,5 кПа, кл. т. 0,02.

Калибраторы давления пневматические Метран - 505 Воздух, диапазон измерений от 5 Па до 25 кПа, кл. точности 0,015; 0,02.

Мультиметр В7-64, диапазон воспроизведения и измерения силы постоянного тока от 0 до 2 А, предел допускаемой основной погрешности±(0,02 % ИВ + 2 ед.мл.р);

диапазон воспроизведений напряжения постоянного тока ±(0 - 1250 В), пределы допускаемой основной погрешности ±(0,00005 % ИВ + 3 ед.мл.р).

Знак поверки наносится на лицевую панель калибратора.

Сведения о методах измерений

приведены в руководстве по эксплуатации калибратора давления FCO560.

Нормативные и технические документы, устанавливающие требования к калибраторам давления FCO560

1    ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».

2    ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 30 А».

3    ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электричесеого напряжения и электродвижущей силы».

4    Техническая документация фирмы Furness Controls Limited, Великобритания.
