| Номер в госреестре | 64114-16 |
| Наименование СИ | Датчики температуры искробезопасные |
| Обозначение типа СИ | ИДТ |
| Изготовитель | ООО "МНТЛ "РИВАС", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры искробезопасные ИДТ (далее - датчики) предназначены для измерений температуры воздуха в диапазоне от минус 50 °С до плюс 150 °С.
Принцип действия датчика основан на вычислении отношения падений напряжения на термочувствительном и опорном резисторах, включенных последовательно (т.е. питаемых одним и тем же током), с последующим пересчетом его в выходные сигналы датчика.

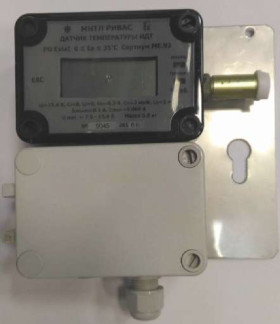

Конструктивно датчик выполнен в виде двух блоков - электронного и измерительного, соединенных между собой посредством пары разъемов (измерение положительной температуры воздуха в месте расположения датчика) или при помощи удлинительного кабеля (длиной до 30 м). Измерительный блок содержит платиновый терморезистор и опорный резистор с низким температурным коэффициентом сопротивления (ТКС), соединенные по схеме полумоста. Электронный блок состоит из двух изолированных камер. В верхней камере находятся электронная плата линеаризации выходных электрических параметров сопротивления и термоЭДС от первичного преобразователя температуры и плата дисплея. В нижней камере расположены присоединительные зажимы и кнопки управления. Выходные сигналы датчика - показания дисплея, унифицированный искробезопасный аналоговый выход по напряжению (0,4 - 2,0) В, выходной цифровой сигнал по интерфейсу RS485 (по дополнительному заказу) и релейный выход типа "сухой контакт", размыкающийся по превышению оперативно регулируемой уставки.
Датчик выполнен с видом взрывозащиты "искробезопасная электрическая цепь" по ГОСТ P 51330.0-99, маркировка взрывозащиты РО Exia I.
Место нане сения знака утверждения типа
Датчик функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также формирования выходного унифицированного сигнала, эквивалентного измеренной температуре.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО ИДТ |
| Номер версии (идентификационный номер) ПО | 53 |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от минус 50 до плюс 150 |
| Пределы допускаемой основной абсолютной погрешности, °С При измерении температуры, °С: от минус 50 до 0 включ. Св. 0 до плюс 50 включ. Св. плюс 50 до плюс 100 включ. Св. плюс 100 до плюс 150 включ. | ±2 ±1 ±2 ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением влажности, температуры, атмосферного давления окружающего воздуха или напряжения питания, °С | ±(0,2-ДТ*) |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 0,1 |
| Выходной сигнал, В | 0,4-2,0 |
| Нестабильность выходного электрического сигнала, при изменении сопротивления нагрузки от максимального (холостой ход) до минимального значения (5 кОм), %, не более | ±1,5 |
| Диапазон настройки порога срабатывания (сигнализации) релейного выхода, °С | от 1 до 150 |
| Интерфейс | RS485 (по заказу) |
| Время установления рабочего режима, мин, не более | 10 |
| Напряжение питания постоянным током, В | от 7 до 15,4 |
| Потребляемая мощность, мВт, не более | 150 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры, мм, не более | |
| - измерительный блок (без кабеля) | 017 х 50 |
| - электронный блок (длина, высота, ширина) | 175 х 150 х 60 |
| Масса, кг, не более | |
| - измерительный блок | 0,025 |
| - электронный блок | 0,8 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С для электронного блока | от 0 до 50 |
| измерительного блока | от минус 50 до плюс 150 |
| относительная влажность окружающего воздуха при 35 °С, % | 100 |
| атмосферное давление, кПа | от 87,8 до 119,7 |
| Средняя наработка на отказ, ч | 12853 |
| Срок службы, лет, не менее | 5 |
*ДТ- допускаемая основная абсолютная погрешность
наносится на титульный лист эксплуатационной документации типографическим способом и на корпус электронного блока в виде наклейки.
Таблица 3
| Наименование | Обозначение | Количество |
| Датчик температуры искробезопасный | ИДТ | 1 шт. |
| Руководство по эксплуатации | РЭ 421176-002-17282729-02 | 1 экз. |
| Методика поверки | МП 2411-0129-2016 | 1 экз. |
| Кабель удлинительный | Д0У-52.00.03 | по заказу |
| Модуль интерфейса RS485 | Д0УИ-50.20.01 | по заказу |
| Руководство по применению интерфейса RS485 при работе с датчиками МНТЛ РИВАС | по заказу | |
| Кронштейн прижима измерительного блока к магнитной поверхности | ИДТ-31.00.03 | по заказу |
осуществляется по документу МП 2411-012 -2016 «Датчики температуры искробезопасные ИДТ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18 марта 2016 г.
Эталоны и вспомогательное оборудование, применяемые при поверке:
- эталонные термометры сопротивления типа ЭТС- 100, диапазон измерений температуры от минус 200 до плюс 660 °С по ГОСТ 8.558-2009, погрешность ±0,05 °С;
- преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + 1х10-5хЯизмер] Ом; ±[0,0005 + 5 х10-5 хиизмер] мВ, регистрационный номер 23245-08;
- термостат жидкостный 814 фирмы «ISOTECH», диапазон от минус 80 до плюс 0 °С, нестабильность поддержания температуры ±0,02 °С, перепад температуры по вертикали, не более 0,02 °С, регистрационный номер 20510-06;
- водяной термостат VT-12, диапазон воспроизведения температуры от 15 до 95 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С, регистрационный номер 18669-99;
- масляный термостат ТР-1М, диапазон воспроизведения температуры от 40 до 200 °С, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С; регистрационный номер 24473-08;
- многофункциональный калибратор TRX-IIR в режиме измерений напряжений постоянного тока в диапазонах от 0 до 6 В, погрешность ±(0,025% от показаний + 0,005% от диапазона), регистрационный номер 42789-09.
Знак поверки наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации РЭ 421176-002-17282729-02 «Датчик температуры искробезопасный ИДТ».
Нормативные и технические документы, устанавливающие требования к датчикам температуры искробезопасным ИДТ
1 ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
2 Технические условия ТУ 421176-002-17282729-02.
