Установки поверочные средств измерений напряженности электростатического поля П1-23, 64115-16

Назначение

Установки поверочные средств измерений напряженности электростатического поля П1-23 (далее - установки) предназначены для воспроизведения однородного электростатического поля в диапазоне напряженностей от 0,3 до 200 кВ/м при поверке и калибровке рабочих средств измерений.

Описание

Принцип действия установки основан на создании однородного электростатического поля в пространстве между параллельными пластинами плоского конденсатора (далее - КП), к которым приложено постоянное напряжение. Вектор напряженности воспроизводимого электростатического поля нормален к плоскостям пластин КП.

Установка состоит из экранированного трехсекционного КП, встроенного регулируемого высоковольтного источника постоянного напряжения и отсчетно-управляющего устройства (далее - ОУУ). Установка комплектуется компараторм напряженности электростатического поля ЭСПИ-301А.

Конструктивно установка выполнена в виде цельнометаллической стойки настольного исполнения, в верхней части которой расположена встроенная экранирующая камера, а в нижней части - встроенный регулируемый высоковольтный источник постоянного напряжения.

КП, являющийся полеобразующим элементом установки, расположен в камере и состоит из двух плоскопараллельных металлических пластин, жестко скрепленных между собой диэлектрическими стержнями. Три рабочие зоны расположены между пластинами и стенками камеры. Передняя панель камеры выполнена открывающейся и снабжена блокировками, исключающими возможность поражения электрическим током обслуживающего персонала, а также встроенными фиксатором и съемными приспособлениями для фиксации антенн поверяемых средств измерений.

Подаваемые на КП симметричные высокие напряжения измеряются встроенными киловольтметрами. Воспроизводимое установкой значение напряженности электростатического поля, определяемое по измеренному значению напряжения и известному расстоянию между секциями КП, отображается на индикаторе ОУУ.

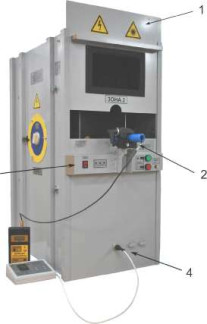

Внешний вид установки приведен на рисунке 1.

Места пломбирования установки от несанкционированного доступа приведены на рисунке 2.

1    - стойка

2    - фиксатор антенн

3    - панель управления

4    - разъем для подключения ОУУ

5    - измерителем напряженности электростатического поля ЭСПИ-301А

6    - ОУУ

7    - съемное приспособление

Рисунок 1 - Общий вид установки

1    - места пломбирования камеры

2    - место пломбирования корпуса ОУУ (вид снизу)

Технические характеристики

Диапазон воспроизводимых значений напряженности симметричного электростатического поля, кВ/м Пределы допускаемой относительной погрешности воспроизведения напряженности электростатического поля, %

от 0,3 до 200.

±5.

550x850x1100.

40.

400.

от 10 до 35; 80;

от 84 до 106,7; 220±4,4; 50±0,5.

Г абаритные размеры (ширина х длина х высота), мм, не более Масса, кг, не более

Потребляемая мощность, В • А, не более Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при 25 °С, %, не более

-    атмосферное давление, кПа

-    напряжение питающей сети, В

-    частота питающей сети, Гц

Знак утверждения типа

наносится на планку фирменную, установленную на стойке, лицевую панель ОУУ методом тампопечати и на титульный лист документа «Установка поверочная средств измерений напряженности электростатического поля П1-23. Паспорт. ЦКЛМ. 411723.003 ПС» типографским способом.

Комплектность

Комплект поставки установки приведен в таблице 1.

Таблица 1

Поверка

осуществляется в соответствии с документом ЦКЛМ.411723.003.МП «Инструкция. Установки поверочные средств измерений напряжённости электростатического поля П1-23. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 22.03.2016 г.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Основные средства поверки:

- государственный рабочий эталон единицы электростатического поля 1 разряда РЭНЭП-00, регистрационный № 3.1.ZZT.0080.2013, диапазон воспроизведения напряженности электростатического поля от 0,1 до 200 кВ/м, пределы допускаемой относительной погрешности воспроизведения напряженности электростатического поля ±3 %.

Сведения о методах измерений

Установка поверочная средств измерений напряжённости электростатического поля П1-23. Паспорт ЦКЛМ.411723.003 ПС. Раздел 9 Порядок работы.

Нормативные документы, устанавливающие требования к установкам поверочным средств измерений напряженности электростатического поля П1-23

1    ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.

2    ГОСТ Р 8.564-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц.

3    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
