| Номер в госреестре | 64119-16 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | OR |
| Изготовитель | "OROS", Франция |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы OR (далее - анализаторы) предназначены для измерения характеристик вибрации, частоты вращения и напряжения переменного тока.
Принцип действия анализаторов основан на измерении, обработке и анализе электрических сигналов, поступающих от первичных преобразователей (датчиков).
Анализаторы OR имеют модификации OR34, OR35, OR36 и OR38, представляющие собой многоканальные измерительные устройства, обеспечивающие измерение и аналоговую обработку сигнала, поступающего от первичного преобразователя (датчика), аналого-цифровое преобразование сигнала и его обработку в цифровой форме, однократное и двукратное интегрирование, вычисление спектра сигнала, вычисление спектра огибающей сигнала, а также питание первичных преобразователей. Полученная информация может быть передана на компьютер через Ethernet.
Анализаторы предназначены для работы с первичными преобразователями (датчиками) различных типов, имеющими выход по напряжению (например, акселерометрами, велосиметрами, микрофонами, вихретоковыми преобразователями, тахометрами, датчиками силы, датчиками температуры, тензодатчиками). Модификации анализаторов различаются количеством входных каналов и наличием у OR36 и OR38 аттенюатора. Анализаторы OR34 могут иметь от двух до четырех входных каналов, OR35 имеют о двух до восьми входных каналов, OR36 имеют от четырех до шестнадцати входных каналов, OR38 имеют от четырех до 32 входных каналов.
Питание анализаторов может осуществляться переменным напряжением и постоянным напряжением. Анализаторы OR35, OR36 и OR38 могут питаться от батареи.

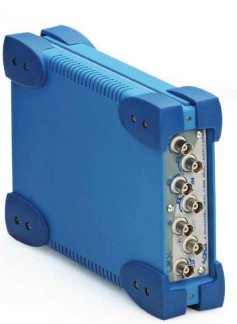

Внешний вид анализатора OR34 приведен на рисунке 1, анализатора OR35 приведен на рисунке 2, анализаторов OR36 и OR38 приведен на рисунке 3.
Место
нанесения
знака
утверждения типа и знака повер ки
Место нанесения знака утверждения типа и знака поверки
Место
опломбирования
Место нанесения знака утверждения типа и знака поверки
Место
опломбирования
Рисунок 3 - Внешний вид анализаторов OR36 и OR38
Программное обеспечение (ПО) служит для обработки и визуализации информации, которая поступает от первичных преобразователей (датчиков).
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно - аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NVGate® |
| Номер версии (идентификационный номер) ПО | V9.10.010 и выше |
| Цифровой идентификатор ПО | 023532-035778-150418-0153 |
| Другие идентификационные данные (если есть) | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений входного напряжения переменного тока без усилителя (ампл. значение), В | от минус 10 до плюс 10 |
| Диапазоны измерений входного напряжения переменного тока с усилителем (ампл. значение), мВ В | от минус 17,5 до плюс 17,5; от минус 31,6 до плюс 31,6; от минус 60 до плюс 60; от минус 100 до плюс 100; от минус 175 до плюс 175; от минус 316 до плюс 316; от минус 600 до плюс 600; от минус 1 до плюс 1; от минус 1,75 до плюс 1,75; от минус 3,16 до плюс 3,16; от минус 6 до плюс 6 |
| Максимальный диапазон измерения виброускорения при коэффициенте преобразования 100 мВ/(мс-2), м/с2 | от 0,001 до 100 |
| Максимальный диапазон измерения виброскорости при коэффициенте преобразования 100 мВ/(ммс-1), мм/с | от 0,1 до 100 |
| Максимальный диапазон измерения виброперемещения при коэффициенте преобразования 100 мВ/мкм, мкм | от 0,001 до 100 |
| Диапазон измерения частоты вращения, Гц | от 0 до 20000 |
| Диапазон рабочих частот (переменное напряжение), Гц | от 0,35 до 40000 |
| Пределы допускаемой основной относительной погрешности на базовой частоте 1 кГц при измерении входного напряжения переменного тока и характеристик вибрации, дБ | ±0,05 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности при измерении частоты вращения, % | ±0,15 |
| Неравномерность амплитудно-частотной характеристики в диапазонах частот относительно базовой частоты 1 кГц, дБ, не более: от 0,35 до 10000 Гц включ. | ±0,05 |
| св. 10 до 20 кГц включ. | ±0,15 |
| св. 20 до 40 кГц | ±0,8 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха: при измерении входного напряжения переменного тока и характеристик вибрации, дБ/10 °С | ±0,1 |
| при измерении частоты вращения, %/10 °С | ±0,1 |
| Нормальная область значений температур, °С | 25±5 |
| Условия эксплуатации: диапазон рабочих температур, оС: для анализаторов OR34, OR35, OR36 | от 0 до 50 |
| для анализатора OR38 | от 0 до 45 |
| Габаритные размеры (длинахвысотахширина), мм, не более: анализатора OR34 | 54x215x163 |
| анализатора OR35 | 67x254x232 |
| анализатора OR36 | 114x280x350 |
| анализатора OR38 | 114x410x350 |
| Масса, кг, не более: анализатора OR34 | 1,4 |
| анализатора OR35 | 2,8 |
| анализатора OR36 | 5,2 |
| анализатора OR38 | 8,2 |
наносится на корпус анализатора методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 3
| Анализатор OR34/ OR35/ OR36 / OR38 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 64119-16 «Анализаторы OR фирмы «OROS», Франция. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.02.2016 г.
Основные средства поверки: генератор сигналов сложной формы DS 360 (Госреестр №45344-10), мультиметр цифровой 34410А (Госреестр № 33921-07).
Знак поверки наносится на свидетельство о поверке методом оттиска и, если позволяют условия эксплуатации, на корпус анализатора методом наклейки.
Руководство по эксплуатации «Анализаторы OR» фирмы «OROS». Раздел 3.
Нормативные и технические документы, устанавливающие требования к анализаторам OR
Техническая документация фирмы «OROS», Франция.
