| Номер в госреестре | 64121-16 |
| Наименование СИ | Анализаторы радиосетей |
| Обозначение типа СИ | TSMA |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы радиосетей TSMA предназначены для измерений параметров и анализа покрытия сетей беспроводной связи.
Анализаторы радиосетей TSMА представляют собой супергетеродинные приемники с управлением от встроенного компьютера. Принцип работы приемников основан на гетеродинном переносе части спектра исследуемого сигнала на промежуточную частоту (ПЧ). Сигнал на ПЧ подвергается обработке с помощью аналогово-цифрового преобразователя с полосой анализа 20 МГц. Оцифрованный сигнал поступает на специализированные микросхемы аппаратного анализа системной информации для сетей беспроводной связи стандартов LTE, GSM, WCDMA, где происходит декодирование системной информации и обработка оцифрованного сигнала.
На компьютере с помощью специализированного программного обеспечения ROMES производится отображение спектра и результатов анализа параметров и системной информации (мощность и частота канала связи, идентификатор оператора связи, идентификатор базовой станции, номер соты, интерференция от соседних сот) с выводом изображения на внешний монитор.
Конструктивно анализаторы выполнены в виде портативного моноблока. На задней панели находятся: кнопка включения прибора, индикаторы состояния, высокочастотный вход, разъем подключения постоянного питающего напряжения, разъем интерфейса LAN, разъем для подключения приемника GPS, разъем для подключения внешнего монитора.
Анализаторы радиосетей TSMА имеют следующие опции:
- K21 - анализ WCDMA;
- K23 - анализ GSM;
- K27 - анализ спектра;
- K29 - анализ LTE;
- TSMA-Z1 - адаптер питания.

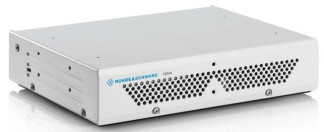

Внешний вид анализаторов радиосетей TSMА, обозначение мест для нанесения знака утверждения типа и знака поверки и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Для управления режимами работы анализаторов радиосетей TSMА и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) «ROMES», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с анализаторами радиосетей TSMА и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов радиосетей TSMA за пределы допускаемых значений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ROMES |
| Номер версии (идентификационный номер) ПО | Версия 4.88 и выше |
| Цифровой идентификатор ПО | нет данных |
приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики анализаторов радиосетей TSMA
| Наименование характеристик | Значения характеристик | ||
| 1 | 2 | ||
| Диапазон частот, МГц | от 350 до 4400 | ||
| Пределы допускаемой относительной погрешности измерения частоты | ±110-6 | ||
| Диапазон измеряемых уровней , дБмВт1) | от минус 125 до минус 10 | ||
| Средний уровень собственных шумов в полосе пропускания 140 Гц, дБмВт, не более | минус 135 | ||
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала, дБ | в диапазоне частот до 3 ГГц включ. | ±1,0 | |
| в диапазоне частот св. 3 ГГц | ±1,5 | ||
| Относительный уровень интермодуляционных искажений при уровне сигнала на смесителе минус 30 дБмВт, дБ относительно несущей, не более | минус 40 | ||
| Уровень сигнала, требуемый для декодирования системной информации, дБмВт, не более | LTE | минус 110 | |
| GSM | минус 115 | ||
| WCDMA | минус 115 | ||
| 1 | 2 |
| Входное сопротивление ВЧ входа, Ом | 50 |
| КСВН ВЧ входа, тип 3,5 мм «розетка», не более | 3,5 |
Таблица 3 - Технические характеристики анализаторов радиосетей TSMA
| Напряжение питания постоянного тока, В | от 11 до 18 |
| Потребляемая мощность, Вт, не более | 30 |
| Напряжение питающей сети адаптера питания TSMA-Z1, В | от 100 до 240 |
| Частота питающей сети адаптера питания TSMA-Z1, Гц | от 50 до 60 |
| Масса, кг, не более | 1,2 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 207 х 47 х 158 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % | от плюс 5 до плюс 45 от 40 до 95 |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, % | от минус 25 до плюс 70 не более 95 |
| Время прогрева, мин | 15 |
| Средняя наработка на отказ, лет | 10 |
наносится на переднюю панель анализаторов радиосетей TSMA методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 4.
| Таблица 4 - Комплектность анализаторов радиосетей TSM | [A |
| Обозначение | Количество |
| Анализатор радиосетей TSMА | 1 шт. |
| Опции | K27 - 1 шт., Остальные - по отдельному заказу |
| Программное обеспечение ROMES | 1 шт. |
| Комплект ЗИП | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки РТ-МП-3093-441-2016 | 1 экз. |
осуществляется по документу РТ-МП-3093-441-2016 «ГСИ. Анализаторы радиосетей TSMА. Методика поверки», утвержденному ФБУ «Ростест-Москва» 01.04.2016 г.
Знак поверки наносится на переднюю панель анализаторов радиосетей TSMA в соответствии с рисунком 1.
Средства поверки:
- Стандарт частоты рубидиевый GPS -12RG (Г осреестр № 43830-10);
- Аттенюатор ступенчатый RSC (Г осреестр № 48368-11);
- Тестер радиокоммуникационный CMW500 (Госреестр № 61050-15);
- Ваттметр проходящей мощности СВЧ NRP-Z98 (Госреестр № 43643-10);
- Анализатор цепей векторный ZNB8 (Г осреестр № 49105-12).
содержатся в документе “Анализаторы радиосетей TSMA. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к анализаторам радиосетей Т8МА
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.
