| Номер в госреестре | 64122-16 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | ICS |
| Изготовитель | "Mettler-Toledo (Albstadt) GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Весы невтоматического действия ICS (далее - весы), предназначены для статического измерения массы.
Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенным датчиком (далее - датчик), и терминала, соединенных между собой кабелем.
Принцип действия весов основан на преобразовании веса груза, находящегося на грузоприемной платформе в электрический сигнал и дальнейшем преобразовании этого сигнала в цифровой вид с помощью аналого-цифрового преобразователя (АЦП). Результаты измерения отображаются на дисплее терминала.
Весы выпускаются в следующих модификациях: ICS425s, ICS435s, ICS445s, ICS465s, ICS685s, ICS429g, ICS439g, ICS449g, ICS469g, ICS689g.
В весах модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s электрический сигнал от датчика преобразуется в цифровой вид с помощью АЦП DigiCell, расположенного в ГПУ.
В весах модификаций - ICS429g, ICS439g, ICS449g, ICS469g, ICS689g электрический сигнал от датчика преобразуется в цифровой вид с помощью АЦП, распложенного в терминале.

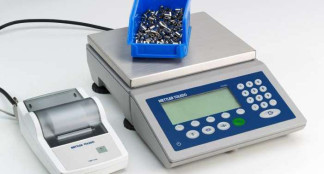

Общий вид весов показан на рисунках 1-10. Возможные способы размещения терминала в составе весов показаны на рисунке 11.
ШТП№ VOiKDO
На столе или стене (t - версия)
На кронштейне (f - версия )
На стойке (с - версия )
Рисунок 11 - Способ размещения терминала
В зависимости от исполнения весы имеют обозначения вида:
ICSY-(X 1 )(Х2)/(Х3 )/65
где ICS - обозначение типа весов;
Y - обозначение модификации весов в зависимости от входного сигнала терминала:
- ICS425s, ICS435s, ICS445s, ICS465s, ICS685s - цифровой;
- ICS429g, ICS439g, ICS449g, ICS469g, ICS689g - аналоговый;
Х1 - для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s:
- исполнения f - цифровое обозначение максимальной нагрузки (Max) весов:
«3» - 3 кг; «6» - 6 кг; «15» - 15 кг; «35» - 35 кг;
- исполнения t и c - буквенное обозначение размера ГПУ весов:
«А» - 240х300 мм; «BB» - 300х400 мм; «B» - 400х500 мм; «BC» - 500х650 мм; «CC» - 600х800 мм;
- для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g - буквенное обозначение размера ГПУ весов:
«А» - 240х300 мм; «BB» - 300х400 мм; «B» - 400х500 мм; «BC» - 500х650 мм; «CC» - 600х800 мм; «QA» - 229х229 мм; «QB» - 305х305 мм; «QС» - 457х457 мм; Х2 - для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s:
- исполнения f - буквенное обозначение размера ГПУ:
«SM» - 200х240 мм; «LA» - 240х350 мм;
- исполнения t и c - цифровое обозначение Max весов:
«6» - 6 кг; «12» - 12 кг; «30» - 30 кг; «60» - 60 кг;«120»- 120 кг; «300» - 300 кг;
- для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g - цифровое обозначение Max весов:
«3» - 3 кг; «6» - 6кг; «15» - 15 кг; «30» - 30 кг; «60» - 60 кг; «150» - 150 кг; «300» - 300 кг; «600» - 600 кг;
X3 - t, f или с - необязательный параметр - идентификатор, обозначающий способ размещения терминала в составе весов;
65 - необязательный параметр, если присутствует - идентификатор, обозначающий специальное изготовление весов в соответствии с классом защиты IP65.
Примеры обозначения весов:
ICS445s-15LA/f; ICS465s-CC120/t; ICS439g-B60; ICS425s-35LA/f/65 Питание весов осуществляется от сети переменного тока или от встраиваемой перезаряжаемой аккумуляторной батареи.
В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:
- устройство индикации отклонения от нуля (п. 4.5.5);
- устройство первоначальной установки нуля (п.Т.2.7.2.4);
- полуавтоматическое устройство установки нуля (п.Т.2.7.2.2);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство предварительного задания значения массы тары (пТ.2.7.5);
- устройство тарирования (выборки массы тары) (п.Т.2.7.4);
- совмещенные устройство полуавтоматической установки нуля и уравновешивания тары (п. Т.2.7.2.2, п.4.6.9);
- устройство установки по уровню с индикатором уровня (п.3.9.1.1);
- полуавтоматическое устройство юстировки чувствительности (п.4.1.2.5);
- реакции на промахи (п. 5.2);
- взвешивания в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (п. 2.1);
- фильтрация вибраций;
- динамическое взвешивание;
- автоматическая калибровка весов внешней гирей;
- калибровка встроенным грузом (только для весов модификаций ICS4x5k, ICS685k);
- автоматическое выключение весов;
- счет одинаковых по массе образцов;
- индикация разряда батареи при автономном питании.
Весы имеют последовательный интерфейс передачи данных RS232C, а также могут быть дополнительно оснащены интерфейсами RS422/485, USB, Ethernet, WLAN, дискретными входами/выходами, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, устройство ввода-вывода дискретных сигналов, устройство чтения штрихового кода, ПК (персональный компьютер).
Терминал имеет пленочную клавиатуру, а дисплей - жидкокристаллический индикатор с обратной подсветкой позволяет отображать цифровую и символьную информацию.
Весы выпускаются однодиапазонными в исполнениях, отличающихся метрологическими характеристиками, размерами ГПУ и набором исполняемых функций.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), с нанесенным знаком поверки, которая находится на нижней или на боковой поверхности весов в зависимости от модификации как показано на рисунке 12.
I
На терминале прикрепляется табличка, разрушающиеся при удалении, содержащие следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение Max;
- значение минимальной нагрузки (Min);
- значение поверочного интервала (e);
- значение максимальной массы тары (Т = - ...);
- знак утверждения типа средства измерений;
- год изготовления.
Программное обеспечение (далее - ПО) весов является встроенным и делится на метрологически значимое и метрологически незначимое.
Весы имеют карту памяти на основной плате, которая расположена в корпусе весов и не может быть заменена. Программное обеспечение, метрологически значимое, загружается в карту памяти посредством компьютера с использованием специальной программы-загрузчика.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), с нанесенным знаком поверки, как показано на рисунке 12. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.
Дополнительно для защиты законодательно контролируемых параметров служит административный пароль.
Тип ПО зависит от модификации весов. Различные версии ПО несовместимы друг с другим. Дисплей терминала показывает, когда установлена неправильная версия ПО.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню ПО.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AA-BB-01.dd. ee-FF -G |
| Номер версии (идентификационный номер) ПО | AA-BB-01.dd.ee-FF-G |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | * |
| где AA, BB, FF, G - цифровое или буквенно-цифровое обозначение конфигурации, языка; d и е - принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Класс точности по ГОСТ OIML R 76-1-2011 ...................................................................средний (III)
Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s приведены в таблице 2, а для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g в таблице 3.
Таблица 2
| Модификация | Мах, кг | Min, кг | d=е, г | (n) | Интервал нагрузки (m), кг | mpe, г |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ICS425s-3(Х2)/f/65 ICS435s-з(x2)/f/65 ICS445s-з(x2)/f/65 ICS465s-з(x2)/f/65 ICS685s-з(x2)/f/65 | 3 | 0,01 | 0,5 | 6000 | От 0,01 до 0,25 включ. | ±0,25 |
| Св. 0,25 до 1 включ. | ±0,5 | |||||
| Св. 1 до 3 включ. | ±0,75 | |||||
| ICS425s-6(Х2)/f/65 ICS435s-6(x2)/f/65 ICS445s-6(x2)/f/65 ICS465s-6(x2)/f/65 ICS685s-6(x2)/f/65 ICS425s-(Х1)6/t ICS435s-(xl)6/t ICS445s-(xl)6/t ICS465s-(xl)6/t ICS685s-(xl)6/t | 6 | 0,02 | 1 | 6000 | От 0,02 до 0,5 включ. | ±0,5 |
| Св. 0,5 до 2 включ. | ±1 | |||||
| Св. 2 до 6 включ. | ±1,5 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ICS425s-(Х1)12/t ICS435s-(xl)l2/t ICS445s-(xl)l2/t ICS465s-(xl)l2/t ICS685s-(Х1)12/t | 12 | 0,04 | 2 | 6000 | От 0,04 до 1 включ. | ±1 |
| Св. 1 до 4 включ. | ±2 | |||||
| Св. 4 до 12 включ. | ±3 | |||||
| ICS425s-15(Х2)/f/65 ICS435s-15(x2)/f/65 ICS445s-15(x2)/f/65 ICS465s-15(x2)/f/65 ICS685s-15(Х2)/f/65 | 15 | 0,04 | 2 | 7500 | От 0,04 до 1 включ. | ±1 |
| Св. 1 до 4 включ. | ±2 | |||||
| Св. 4 до 15 включ. | ±3 | |||||
| ICS425s-(Х1)30/t ICS435s-(xl)з0/t ICS445s-(xl)з0/t ICS465s-(xl)з0/t ICS685s-(Х1)30/t | 30 | 0,1 | 5 | 6000 | От 0,1 до 2,5 включ. | ±2,5 |
| Св. 2,5 до 10 включ. | ±5 | |||||
| Св. 10 до 30 включ. | ±7,5 | |||||
| ICS425s-35(Х2)/f/65 ICS435s-35(x2)/f/65 ICS445s-35(x2)/f/65 ICS465s-35(x2)/f/65 ICS685s-35(Х2)/f/65 | 35 | 0,1 | 5 | 7000 | От 0,1 до 2,5 включ. | ±2,5 |
| Св. 2,5 до 10 включ. | ±5,0 | |||||
| Св. 10 до 35 включ. | ±7,5 | |||||
| ICS425s-(Х1)60/t ICS435s-(xl)60/t ICS445s-(xl)60/t ICS465s-(xl)60/t ICS685s-(Х1)60/t | 60 | 0,2 | 10 | 6000 | От 0,2 до 5 включ. | ±5,0 |
| Св. 5 до 20 включ. | ±10,0 | |||||
| Св. 20 до 60 включ. | ±15,0 | |||||
| ICS425s-(Х1)120/t ICS435s-(xl)l20/t ICS445s-(xl)l20/t ICS465s-(xl)l20/t ICS685s-(Х1)120/t | 120 | 0,4 | 20 | 6000 | От 0,4 до 10 включ. | ±10 |
| Св. 10 до 40 включ. | ±20 | |||||
| Св. 40 до 60 включ. | ±30 | |||||
| ICS425s-(Х1)300/t ICS435s-(xl)з00/t ICS445s-(xl)з00/t ICS465s-(xl)з00/t ICS685s-(Х1)300/t | 300 | 1 | 50 | 6000 | От 1 до 25 включ. | ±25 |
| Св. 25 до 100 включ. | ±50 | |||||
| Св. 100 до 300 включ. | ±75 |
Таблица 3
| Модификация | Мах, кг | Min, кг | d=е, г | (n) | Интервал нагрузки (m), кг | mpe, г |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ICS429g-(Х1)3 ICS439g-(xl)з ICS449g-(xl)з ICS469g-(xl)з ICS689g-(Х1)3 | 3 | 0,01 | 0,5 | 6000 | От 0,01 до 0,25 включ. | ±0,25 |
| Св. 0,25 до 1 включ. | ±0,50 | |||||
| Св. 1 до 3 включ. | ±0,75 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ICS429g-(Х1)6 ICS439g-(Х1)6 ICS449g-(xl)6 ICS469g-(xl)6 ICS689g-(Х1)6 | 6 | 0,02 | 1 | 6000 | От 0,02 до 0,5 включ. | ±0,5 |
| Св. 0,5 до 2 включ. | ±1 | |||||
| Св. 2 до 6 включ. | ±1,5 | |||||
| ICS429g-(Х1)15 ICS439g-(xl)l5 ICS449g-(xl)l5 ICS469g-(xl)l5 ICS689g-(Х1)15 | 15 | 0,1 | 5 | 3000 | От 0,1 до 2,5 включ. | ±2,5 |
| Св. 2,5 до 10 включ. | ±5 | |||||
| Св. 10 до 15 включ. | ±7,5 | |||||
| ICS429g-(Х1)30 ICS439g-(xl)з0 ICS449g-(xl)з0 ICS469g-(xl)з0 ICS689g-(Х1)30 | 30 | 0,1 | 5 | 6000 | От 0,1 до 2,5 включ. | ±2,5 |
| Св. 2,5 до 10 включ. | ±5 | |||||
| Св. 10 до 30 включ. | ±7,5 | |||||
| ICS429g-(Х1)60 ICS439g-(xl)60 ICS449g-(xl)60 ICS469g-(xl)60 ICS689g-(Х1)60 | 60 | 0,2 | 10 | 6000 | От 0,2 до 5 включ. | ±5,0 |
| Св. 5 до 20 включ. | ±10,0 | |||||
| Св. 20 до 60 включ. | ±15,0 | |||||
| ICS689g-(Х1)150 | 150 | 1 | 50 | 3000 | От 1 до 25 включ. | ±25 |
| Св. 25 до 100 включ. | ±50 | |||||
| Св. 100 до 150 включ. | ±75 | |||||
| ICS689g-(Х1)300 | 300 | 1 | 50 | 6000 | От 1 до 25 включ. | ±25 |
| Св. 25 до 100 включ. | ±50 | |||||
| Св. 100 до 300 включ. | ±75 | |||||
| CS689g-(Х1)600 | 600 | 2 | 100 | 6000 | От 2 до 50 включ. | ±50 |
| Св. 50 до 200 включ. | ±100 | |||||
| Св. 200 до 600 включ. | ±150 |
Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.
Технические характеристики весов приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Показания индикации массы, кг, не более | Мах + 9е |
| Диапазон выборки массы тары (Т-), % от Max | от 0 до 100 |
| Диапазон установки на нуль и слежения за нулём, не более, % от Max | ±2 |
| Диапазон первоначальной установки нуля, не более, % от Max | ±10 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от минус 10 до плюс 40 |
| 1 | 2 |
| Электрическое питание: - от сети переменного тока с параметрами: - напряжение, В - частота, Гц - от аккумуляторной батареи, напряжением постоянного тока, В | от 187 до 242 от 49 до 51 от 9 до 28 |
| Тип аккумуляторной батареи | Li-Ion АА |
| Время непрерывной работы (ч) от полностью заряженной аккумуляторной батареи, мах | 11 |
| Потребляемая мощность, В-А, не более | 25 |
| Значение вероятности безотказной работы за 2000 ч | 0,92 |
| Средний срок службы, лет | 10 |
Г абаритные размеры и масса ГПУ весов приведены в таблице 5.
Таблица 5
| Модификации | Г абаритные размеры, мм | Масса, кг, не более |
| ICS4х5, ICS685 с ГПУ XS или SM | 364 x 247 х 105 | 6 |
| ICS4х5, ICS685 с ГПУ LA | 514 x 357 x 120 | 7 |
| ICS4х5, ICS685 и ICS4х9, ICS689 c ГПУ А | 345 x 275 х 147 | 9 |
| ICS4х5, ICS695 и ICS4х9, ICS689 c ГПУ ВB | 300 x 400 x 97 | 8 |
| ICS4х5, ICS685 и ICS4х9, ICS689 c ГПУ В | 400 x 500 x 100 | 20 |
| ICS4х5, ICS685 и ICS4х9, ICS689 c ГПУ ВC | 500 x 650 x 110 | 32 |
| ICS4х5, ICS685 и ICS4х9, ICS689 c ГПУ CC | 600 x 800 x 130 | 60 |
| ICS4х9 и ICS689 c ГПУ QA | 229 x 229 x 97 | 5 |
| ICS4х9 и ICS689 c T^QB | 305 x 305 x 108 | 8 |
| ICS4х9 и ICS689 c ГПУ QC | 457 x 457 x 100 | 15 |
наносится фотохимическим способом на маркировочную табличку расположенную на ГПУ весов и типографским способом на титульный лист руководства по эксплуатации.
1 Весы (модификация по заказу) .........
1 шт. 1 экз.
2 Руководство по эксплуатации ...........
осуществляется по ГОСТ OIML R76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).
Перечень эталонов, применяемых при поверке: гири класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009 «Гири классов E1s E2, F1s F2, M1s M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 12.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия ICS
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3 Техническая документация фирмы-изготовителя.
