| Номер в госреестре | 64127-16 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | НЕМАН-Р |
| Изготовитель | Публичное акционерное общество «Газпром автоматизация» (ПАО «Газпром автоматизация»), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 3 года - для исп. НЕМАН-Р/Текон; 2 года - для исп. НЕМАН-Р/Трэи |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические НЕМАН-Р (далее по тексту - комплексы) предназначены для измерения входных аналоговых сигналов силы постоянного тока, напряжения постоянного тока, электрического сопротивления, частоты, поступающих от первичных датчиков (в том числе преобразователей термоэлектрических и термопреобразователей сопротивления), приема и выдачи дискретных и аналоговых сигналов сигнализации и управления исполнительными механизмами.
Принцип действия комплексов основан на получении аналоговых сигналов с первичных измерительных преобразователей (датчиков), их преобразовании в цифровой код, обработке, измерении и выдаче унифицированного электрического выходного сигнала по ГОСТ 26.011-80, пропорционального входному сигналу.
Комплексы предназначены для создания на их основе систем автоматического управления (САУ) газоперекачивающими агрегатами, технологическим оборудованием компрессорных цехов, компрессорных станций, станций охлаждения газа.
Комплексы представляют собой SCADA-систему, работающую в режиме реального времени под управлением специализированного программного обеспечения (ПО). Вид ПО определяется моделью программируемого логического контроллера (ПЛК) комплекса.
Комплексы могут оснащаться следующими ПЛК:
- контроллеры многофункциональные МФК 1500 (Госреестр № 45216-10);
- устройства программного управления TREI-5B (Госреестр № 31404-08).
В зависимости от используемых программно-технических средств комплексы выпускаются в виде двух исполнений: НЕМАН-Р/Текон и НЕМАН-Р/Трэи.
Номенклатура и количество принимаемых и выдаваемых комплексами аналоговых сигналов определяется с учетом особенностей каждого управляемого технологического процесса и может отличаться количеством модулей ввода и вывода, вторичных преобразователей, процессорных модулей.
Комплексы обеспечивает прием, преобразование и представление в виде значений измеряемой физической величины следующие виды аналоговых сигналов:
- силы и напряжения постоянного тока по ГОСТ 26.011-80;
- от преобразователей термоэлектрических по ГОСТ Р 8.585-2001;
- от термопреобразователей сопротивления по ГОСТ 6651-2009;
- частоты напряжения переменного тока,
а также выдачу сигнала силы постоянного тока по ГОСТ 26.011-80.
Комплексы обеспечивает прием, преобразование и представление следующих видов дискретных сигналов:
- от датчиков двухпозиционных сигналов типа «сухой контакт»;
- от датчиков сигналов напряжения постоянного тока 24 и 220 В;
- от датчиков сигналов напряжения переменного тока 220 В, 50 Гц;
а также выдачу по каналам дискретного управления сигналов:
- постоянного тока напряжением 220 В, при токе до 2 А;
- постоянного тока напряжением 24 В, при токе до 5 А;
- переменного тока напряжением 220 В, частотой 50 Гц при токе до 2,5 А.
Конструктивно комплексы представляют собой два шкафа: шкаф силовой и шкаф
программируемого логического контроллера (ПЛК). В дверях шкафов встроены вентиляторы обдува.

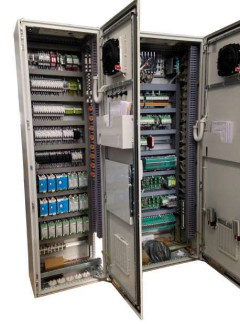

Общий вид комплексов приведен на рисунке 1.
Защита от несанкционированного доступа к внутренним частям комплекса обеспечивается путем закрытия дверей шкафов на встроенный замок.
Программное обеспечение комплексов состоит из программного обеспечения ПЛК и программного обеспечения отображения информации - SCADA система «Текон» (для ПЛК МФК 1500), SCADA система «Infinity» (для ПЛК TREI-5B).
Программное обеспечение ПЛК состоит из базового программного обеспечения (БПО), системного программного обеспечения (СПО) и встроенного программного обеспечения (ВПО) модулей.
БПО и СПО выполняет функции управления работой контроллера и не является метрологически значимой частью ПО.
ВПО модулей осуществляет функции сбора, обработки и хранения измерительной информации и является метрологически значимой частью ПО.
Конструкция комплексов исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение для модулей контроллера | ||||
| AI4, AI8, ADO24 | AIG8, AIG16 | AOC2, AOC4 | DI16, DI32, DIO32,FP8 | LIG4, LIG8, LIG16 | |
| Идентификационное наименование ПО | - | - | - | - | - |
| Номер версии (идентификационный номер ПО), не ниже | 3.2 | 4.3 | 4.6 | 4.6 | 4.5 |
| Цифровой идентификатор ПО | - | - | - | - | - |
Таблица 2 - Идентификационные данные ВПО ПЛК для исполнения НЕМАН-Р/Трэи
| Идентификационные данные (признаки) | Значение | |||
| ПО метрологии | ПО поверки каналов аналогового ввода | ПО поверки каналов аналогового вывода | Таблица температурной линеаризации | |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.3 | 1.0.2 | 1.0.2 | 6.0 |
| Цифровой идентификатор ПО | 8A99 | 5A68 | DAC9 | 3733 |
| Таблица 3 - Идентификационные данные | ПО отображения информации | |
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SCADA система «Текон» | SCADA система «Infinity» |
| Номер версии (идентификационный номер ПО), не ниже | 1.5 | 3 |
| Цифровой идентификатор ПО | - | - |
| Другие идентификационные данные | - | - |
Таблица 4 - Метрологические характеристики
| Измеряемая величина | Диапазон измерений | Пределы допускаемой основной приведенной погрешности, % 1) 2) |
| Входные сигналы | ||
| Сила постоянного тока, мА | от 0 до 5 | ±0,2 |
| от 0 до 20 | ||
| от 4 до 20 | ||
| Напряжение постоянного тока, В | от 0 до 5 | ±0,2 |
| от минус 5 до 5 | ||
| от 0 до 10 | ||
| от минус 10 до 10 | ||
| Напряжение постоянного тока (сигнал с преобразователей термоэлектрических), мВ | от минус 5,237 до 76,373 | ±0,2 |
| Измеряемая величина | Диапазон измерений | Пределы допускаемой основной приведенной погрешности, % 1) 2) |
| Электрическое сопротивление (сигнал с термопреобразователей сопротивления), Ом | от 0 до 600 | ±0,2 |
| Частота, Гц | от 0 до 15000 | ±0,2 |
| Выходные сигналы | ||
| Сила постоянного тока, мА | от 0 до 20 | ±0,2 |
| от 4 до 20 | ||
| Примечания. 1) - за нормирующее значение принимается диапазон измерений. 2) - Нормальные условия применения: - температура окружающего воздуха от 15 до 25 °С; - относительная влажность воздуха от 30 до 80 %; - атмосферное давление от 84 до 107 кПа; - частота питающей сети (50 ± 1) Гц; - напряжение питающей сети (220 ± 5) В. Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от границ области нормальных значений до любой температуры в пределах рабочего диапазона или изменением напряжения питающей сети в пределах от 187 до 242 В, не превышает половины предела допускаемой основной приведенной погрешности. | ||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220-23 |
| - частота переменного тока, Гц | 50±1 |
| - напряжение постоянного тока, В | 220+23 |
| Габаритные размеры (длинахширинахвысота), мм, не более | |
| - шкаф силовой | 600x400x2100 |
| - шкаф ПЛК | 800x400x2100 |
| Масса, кг, не более | |
| - шкаф силовой | 400 |
| - шкаф ПЛК | 400 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | |
| при размещении в отапливаемом помещении | от плюс 5 до плюс 50 или |
| при размещении в неотапливаемом помещении | от минус 50 до плюс 50 |
| - относительная влажность воздуха, % | |
| при размещении в отапливаемом помещении | до 80 при плюс 35 °С или |
| при размещении в неотапливаемом помещении | до 95 при плюс 35 °С |
| - атмосферное давление, кПа | от 84 до 106,7 кПа |
| Средний срок службы, лет, не менее | 15 |
наносится на табличку данных комплекса методом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| Комплекс программно-технический НЕМАН-Р | 1 шт. |
| Комплект ЗИП | 1 к-т |
| Копия предустановленного программного обеспечения на электронном носителе | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу МИ 2539-99 ГСИ. «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Средства поверки: калибратор универсальный Fluke 9100 (Госреестр № 25985-09), вольтметр универсальный В7-78/1 (Госреестр № 52147-12).
Знак поверки в виде наклейки или оттиска поверительного клейма наносится в паспорт.
приведены в руководстве по эксплуатации 00159093.425200.1803.РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим НЕМАН-Р
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.
4 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
5 Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
6 ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
7 ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
8 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
9 ТУ 4252-013-00159053-2015 Программно-технический комплекс «НЕМАН-Р». Технические условия.
| Зарегистрировано поверок | 129 |
| Поверителей | 5 |
| Актуальность данных | 19.11.2024 |
