| Номер в госреестре | 64129-16 |
| Наименование СИ | Анализаторы промышленные многопараметрические |
| Обозначение типа СИ | Micromac (Micromac С, Micromac E, Micromac MP, Micromac 1000) |
| Изготовитель | "Systea S.p.A.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы промышленные многопараметрические Micromac (Micromac С, Micromac E, Micromac MP, Micromac 1000) (далее - анализаторы) предназначены для определения состава природных, питьевых, промышленных и сточных вод: измерение массовой концентрации аммония, железа, марганца, мышьяка, алюминия, меди, никеля, цинка, хрома, кадмия, кальция, хлоридов, сульфатов, сульфидов, нитратов, нитритов, цианидов, фторидов, силикатов, общего азота, общего и ортофосфатного фосфора, остаточного хлора, монохлорамина, бихроматной и перманганатной окисляемости, общего органического углерода, бора, фенолов, анионных ПАВ, этиленгликоля, а также жесткости, цветности, щелочности, мутности.
Принцип работы анализатора основан на потенциометрическом методе с ионоселективным электродом (для определения натрия, хлоридов и фторидов) и колориметрическом методе анализа (для определения остальных параметров).
При колориметрическом определении к аликвоте исследуемой пробы добавляется один или несколько реагентов, с которыми определяемое вещество образует окрашенное соединение. Произведение измеренного при определенной длине волны значения оптической плотности (за вычетом холостого значения) и предварительно установленной величины калибровочного коэффициента дают значение содержания определяемого параметра.
Принцип действия потенциометрического метода с ионоселективным электродом основан на измерении зависимости потенциала электрода от концентрации определяемого иона относительно электрода сравнения, при этом воздействие других ионов подавляется добавкой регулятора ионной силы.
Конструктивно анализаторы выполнены в едином корпусе, включающем: блок подготовки пробы, измерительный блок с контроллером, механической и гидравлической системами, блок сброса продуктов реакции.
Анализатор оснащен сенсорным экраном и клавиатурой или опционально ЖК экраном для проведения градуировки, управления процедурами анализа и выдачи результатов измерений.
Один блок управления обеспечивает работу до четырех измерительных блоков.
Анализаторы выпускаются четрых моделей: Micromac С, Micromac E, Micromac MP, Micromac 1000, которые отличаются методом измерения и количеством измеряемых параметров. Принцип действия модели Micromac С основан на колориметрическом методе измерения, модели Micromac E - на потенциометрическом методе измерения. Модель Micromac 1000 - переносная версия с колориметрическим методом измерения. Модель Micromac MP выпускается трех модификаций - MP2, MP3, MP4 для измерений содержания двух, трех и четырех параметров соответственно.
Анализаторы Micromac С, Micromac E предназначены для проведения длительных измерений в автономном режиме без участия оператора. Анализатор автоматически отбирает пробу, затем проба поступает в измерительный контур. Периодичность отбора и измерения проб программируется оператором. При необходимости используются модули фильтрации, термостатирования и пробоподготовки, не влияющие на содержание определяемого параметра.
Переносные анализаторы Micromac 1000 предназначены для автоматических измерений с ручным вводом проб.
На дисплее анализаторов отображается текущая информация: условия и режимы измерений, результаты измерений и обработки данных в целях мониторинга.
На верхней панели анализатора расположены вводы для подключения электроэнергии. На нижней панели - отверстие для подачи пробы и, при необходимости, воды для разбавления, а также удаления продуктов реакции.
Пломбирование не предусмотрено.

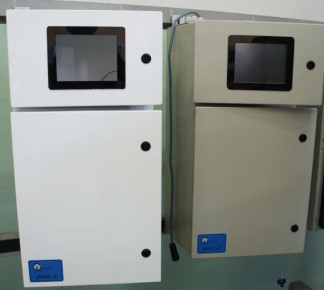

Фотографии внешнего вида анализаторов представлены на рисунках 1, 2, 3. Места нанесения знака поверки отмечены стрелками.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Программное обеспечение анализатора заложено в контроллере и защищено от доступа и изменения.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии ПО, не ниже | 2.8.0 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Измеряемый параметр | Ед. измерения | Диапазоны измерений | Пределы допускаемой абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Алюминий | мг/дм | от 0,03 до 1,0 включ. | ±(0,008+0,15 С)* |
| св.1,0 до 10 | ±(0,05+0,2-С) | ||
| Аммоний | мг/дм | от 0,02 до 5,0 включ. | ±(0,02+0,1-С) |
| св. 5 до 200 | ±(0,5+0,1С) | ||
| Мышьяк | мг/дм | от 0,005 до 0,02 включ. | ±(0,0005+0,2-С) |
| св.0,02 до 0,5 | ±(0,001+0,2С) | ||
| Бор | мг/дм | от 0,05 до 2,5 включ. | ±(0,015+0,2-С) |
| св. 2,5 до 50 | ±(0,5+0,15С) | ||
| Кадмий | мкг/дм3 | от 5 до 500 | ±(3+0,25-С) |
| Кальций | мг/дм | от 0,2 до 5 включ. | ±(0,02+0,15С) |
| св. 5 до 200 | ±(0,5+0,1С) | ||
| Хлорид | мг/дм3 | от 10 до 500 | ±(1+0,15-С) |
| Остаточный хлор | мг/дм | от 0,02 до 2,0 включ. | ±(0,005+0,15 С) |
| св. 2,0 до 10 | ±(0,1 +0,15- С) | ||
| Хром (6+) | мг/дм | от 0,02 до 5 включ. | ±(0,002+0,2-С) |
| св. 5 до 50 | ±(0,2+0,2-С) | ||
| Бихроматная окисляемость | мг/дм | от 1 до 50 включ. | ±(0,1+0,2С) |
| св. 50 до 1000 | ±(2+0,2-С) | ||
| Перманганатная окисляемость | мг/дм | от 1 до 50 включ. | ±(0,1+0,2С) |
| св.50 до 1000 | ±(2+0,2-С) | ||
| Цветность | град. | от 0,5 до 10 включ. | ±(0,2+0,2-С) |
| св. 10 до 200 | ±(0,5+0,08-С) | ||
| Медь | мг/дм | от 0,01 до 0,5 включ. | ±(0,003+0,2 С) |
| св.0,5 до 20 | ±(0,05+0,1-С) | ||
| Цианиды | мг/дм | от 0,015 до 0,5 включ. | ±(0,004+0,23-С) |
| св. 0,5 до 20. | ±(0,06+0,2-С) | ||
| Этиленгликоль | мг/дм | от 0,5 до 10 включ. | ±(0,04+0,17С) |
| св. 10 до 50 | ±(0,3+0,12С) | ||
| Фториды | мг/дм | от 0,05 до 50 включ. | ±(0,01+0,1С) |
| св. 50 до 500 | ±(2+0,1-С) | ||
| Жесткость | ° Ж | от 0,005 до 0,1 включ. | ±(0,002+0,2-С) |
| св. 0,1 до 1 включ. | ±(0,02+0,13С) | ||
| св. 1 до 20 | ±(0,1 +0,15- С) | ||
| Г идразин | мг/дм | от 0,005 до 0,5 включ. | ±(0,001+0,2С) |
| св. 0,5 до 5 | ±(0,05+0,15С) | ||
| Железо | мг/дм | от 0,01 до 0,5 включ. | ±(0,003+0,2 С) |
| св. 0,5 до 5 | ±(0,03+0,1-С) | ||
| Свинец | мг/дм3 | от 0,01 до 0,15 включ. | ±(0,001+0,23 С) |
| св. 0,15 до 2 включ. | ±(0,006+0,17-С) | ||
| св. 2 до 20 | ±(0,12+0,15-С) |
| 1 | 2 | 3 | 4 |
| Марганец | мг/дм | от 0,01 до 0,5 включ. | ±(0,001+0,15С) |
| св. 0,5 до 20 | ±(0,04+0,12С) | ||
| АПАВ** | мг/дм3 | от 0,1 до 3 | ±(0,015+0,21-С) |
| Никель | мг/дм | от 0,01 до 0,5 включ. | ±(0,001+0,15- С) |
| св. 0,5 до 20 | ±(0,04+0,12С) | ||
| Нитраты (по разнице суммы нитратов и нитратов с нитритами) | мг/дм3 | от 0,05 до 5 включ. | ±(0,01+0,12С) |
| св. 5 до 1000 | ±(0,25+0,1-С) | ||
| Нитриты | мг/дм | от 0,03 до 1 включ. | ±(0,01+0,12С) |
| св. 1 до 20 | ±(0,15+0,1-С) | ||
| Азот общий | мг/дм | от 0,1 до 5 включ. | ±(0,01 +0,15- С) |
| св. 5 до 1000 | ±(0,35+0,15С) | ||
| Фенол летучий | мкг/дм3 | от 5 до 500 включ. св. 500 до 100 000 | ±(1+0,2-С) ±(100 +0,1-С) |
| Фенольный индекс | мг/дм | от 0,01 до 0,1 включ. | ±(0,003+0,25-С) |
| св. 0,1 до 1,0 | ±(0,005+0,15 С) | ||
| Фосфаты | мг/дм3 | от 0,02 до 1 включ. | ±(0,003+0,15 С) |
| св. 1 до 10 | ±(0,1+0,1С) | ||
| св. 10 до 200 включ. | ±(0,5+0,1С) | ||
| Силикаты | мг/дм | от 0,05 до 1 включ. | ±(0,01+0,20С) |
| св. 1 до 100 | ±(0,05+0,15С) | ||
| Сульфаты | мг/дм3 | от 10 до 250 | ±(0,5+0,15С) |
| Сульфиды | мг/дм3 | от 0,1 до 20 | ±(0,01 +0,15- С) |
| Общий органический углерод (ООУ) | мг/дм | от 1 до 25 включ. | ±(0,1+0,2С) |
| св. 25 до 1000 | ±(1+0,2-С) | ||
| Общий неорганический углерод (ОНУ) | мг/дм3 | от 1 до 25 включ. | ±(0,1+0,2С) |
| св. 25 до 1000 | ±(1+0,2-С) | ||
| Фосфор (общий и ортофосфатный) | мг/дм3 | от 0,02 до 1 включ. | ±(0,003+0,15 С) |
| св. 1 до 10 включ. | ±(0,1+0,1С) | ||
| св. 10 до 200 | ±(0,5+0,1С) | ||
| Цинк | мг/дм3 | от 0,01 до 0,5 включ. | ±(0,002+0,1-С) |
| св. 0,5 до 20 включ. | ±(0,05+0,1-С) | ||
| св. 20 до 1000 | ±(1+0,1-С) | ||
| Щелочность | ммоль- экв/дм3 | от 0,2 до 5 включ. | ±(0,03+0,1-С) |
| св. 5 до 200 | ±(0,5+0,1С) | ||
| Монохлорамин | мг/дм3 | от 0 до 5 | ±(0,04+0,05-С) |
| Мутность | ЕМФ | от 0,1 до 500 | ±(0,5+0,1С) |
| *Примечание: С - измеренное значение характеристики ** В пересчете на додецилсульфат натрия | |||
| Наименование характеристик | Значения характеристик |
| Характеристики для анализаторов моделей Micromac С/E/MP | |
| Г абариты, см, не более | 80 x 60 x 30 |
| Масса, кг, не более | 33 |
| Характеристики для анализаторов модели Micromac 1000 | |
| Г абариты, см, не более | 55 x 35 x 11 |
| Масса, кг, не более | 15 |
| Характеристики для всех моделей анализаторов | |
| Параметры источника питания: входное напряжение, В частота, Гц | 220±10 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +10 до +40 до 85 (без конденсации) |
наносится на боковую панель корпуса анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
В комплект поставки анализаторов Micromac входят:
- анализатор Micromac;
- встроенные в корпус измерительные блоки (в соответствии с заказом);
- запасные части (в соответствии с заказом).
Эксплуатационная документация:
Руководства по эксплуатации включающие:
- начальное руководство пользователя на блок управления;
- иллюстрированные руководства по установке монтажных комплектов;
- инструкции по настройке интерфейсов контроллера;
Методика поверки МП 90-241-2015.
осуществляется по документу МП 90-241-2015 «ГСИ. Анализаторы промышленные многопараметрические Micromac (Micromac С, Micromac E, Micromac MP, Micromac 1000). Методика поверки», утвержденному ФГУП «УНИИМ» 14.12.2015 г.
Эталонные средства измерений, используемые при поверке:
- СО состава водного раствора ионов аммония ГСО 7015-93 (массовая концентрация ионов аммония 1,0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора хлорид-ионов ГСО 7262-96 (массовая концентрация хлорид-ионов
1,0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора ионов марганца ГСО 7875-2000 (массовая концентрация ионов марганца 1,0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора сульфид-ионов ГСО 7970-2001 (массовая концентрация сульфид-ионов 1,0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора сульфат-ионов ГСО 7683-99 (массовая концентрация сульфид-ионов 1,0 г/дм , отн. погрешность ±1,0 %);
- СО состава нитрат ионов ГСО 6696-93 (массовая концентрация 1,0 г/дм3; отн. погрешность ±0,3 %);
- СО состава нитрит ионов ГСО 7479-98 (массовая концентрация 1,0 г/дм ; отн. погрешность ±1,0 %);
3
- СО состава фторид ионов ГСО 6095-91 (массовая концентрация 1,0 г/дм ; отн. погрешность ±1,0 %);
- СО состава роданид ионов ГСО 7618-99 (массовая концентрация 1,0 г/дм ; отн. погрешность ±1,0 %);
- СО мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, отн. погрешность ±1,0 %);
- СО состава раствора фосфат иона ГСО 7260-96 (массовая концентрация
0,5 г/дм3, отн. погрешность ±,0 %);
- СО состава раствора ионов алюминия ГСО 7927-2001 (массовая концентрация
1.0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора ионов мышьяка ГСО 7264-96 (массовая концентрация
0,1 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора ионов кальция ГСО 7682-99 (массовая концентрация
1.0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора ионов кадмия ГСО 7472-98 (массовая концентрация
1.0 мг/см , отн. погрешность ±1,0 %);
- СО состава раствора ионов хрома (VI) ГСО 7834-2000 (массовая концентрация
1.0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора ионов меди ГСО 7255-96 (массовая концентрация
1.0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора ионов свинца ГСО 7252-96 (массовая концентрация
1.0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора ионов никеля ГСО 7873-2000 (массовая концентрация
1.0 г/дм , отн. погрешность ±1,0 %);
- СО состава раствора ионов железа (III) ГСО 8032-94 (массовая концентрация 1,005 г/дм , отн. погрешность ±0,3 %);
- СО состава раствора фенола в этаноле ГСО 7270-96 (массовая концентрация
1.0 мг/см , отн. погрешность ±1,0 %);
- СО состава раствора додецилсульфата натрия (АПАВ) ГСО 8049-94 (массовая доля 99,4 %, отн. погрешность ±1,0 %);
- СО состава раствора кремния ГСО 8212-2002 (массовая концентрация в пересчете на кремний 1 мг/дм , отн. погрешность ±1,0 %);
- СО цветности водных растворов ГСО 7853-2000 (цветность 500 градусов цветности, отн. погрешность ±1,5 %);
- СО бихроматной окисляемости воды (ХПК) ГСО 7425-97 (массовая концентрация 10080 мг/дм , отн. погрешность ±1,3 %);
- СО состава раствора гидрокарбонат-ионов ГСО 8403-2003 (массовая концентрация
1.0 г/дм , отн. погрешность ±1 %);
- СО химического и биологического потребления кислорода в воде ГСО 8048-94 (ХПК
33
214 мг/дм , отн. погрешность ±5,1 %; БПК 117 мг/дм отн. погрешность ±5,7 %);
- СО цветности водных растворов ГСО 7853-2000 (цветность 500 градусов цветности, отн. погрешность ±1,4 %);
- - СО состава раствора ионов бора ГСО 7345-96 (массовая концентрация 1,0 мг/см3, отн. погрешность ±1,0 %);
- СО состава калия фталевокислого кислого (бифталата калия) ГСО 2216-81 (массовая доля калия фталевокислого кислого 99,950 - 100,000 %, абс. погрешность ±0,030 %);
- Государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации компонентов в твердых и жидких веществах и материалах на основе объемного титриметрического метода анализа ГВЭТ 176-1-2010 (диапазон измерений массовой доли компонентов в твердых и жидких веществах и материалах от 0,05 % до 100 %, относительное среднее квадратическое отклонение результата измерений S0 от 0,02 % до 0,4 % в зависимости от диапазона измерений, неисключенная относительная систематическая погрешность 9o от 0,34 % до 0,61 % в зависимости от диапазона измерений);
- весы лабораторные I (специального) класса точности по ГОСТ OIML R 76-1-2011. Место нанесения знака поверки обозначено на рисунках 1, 2.
Методика измерений представлена в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к анализаторам многопараметрическим Micromac (Micromac С, Micromac E, Micromac MP, Micromac 1000)
Техническая документация изготовителя «Systea S.p.A», Италия.
