| Номер в госреестре | 64130-16 |
| Наименование СИ | Анализаторы нефтепродуктов автоматические |
| Обозначение типа СИ | ФЛЮОРАТ-АЕ-2 |
| Изготовитель | ООО "ЛЮМЭКС-АвтоХимКонтроль", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор нефтепродуктов автоматический ФЛЮОРАТ-АЕ-2 (в дальнейшем -анализатор) предназначен для непрерывных автоматизированных измерений массовых концентраций растворенных нефтепродуктов в питьевых, природных и очищенных сточных водах методом флуориметрии.
Анализатор является стационарным одноканальным прибором непрерывного действия.
Принцип действия анализатора основан на методе проточно-инжекционного анализа и сводится к измерению интенсивности флуоресценции пробы, пропорциональной массовой концентрации растворённых нефтепродуктов в анализируемой пробе.
Способ забора пробы - проточный без избыточного давления; для сброса избыточного давления используется гидрозатвор.
В состав анализатора входят блок пробоподготовки и электронно-оптический блок.
Блок пробоподготовки осуществляет доставку пробы и реагентов в проточную измерительную ячейку и вывод отработанной пробы в слив.
Электронно-оптический блок управляет работой блока пробоподготовки в соответствии с заложенной в контроллер прибора программой; осуществляет усиление, аналого-цифровое преобразование сигналов, поступающих от проточной измерительной ячейки, вычисление результатов измерений по заложенным в память контроллера градуировочным кривым и прочим настроечным параметрам, вывод информации на жидкокристаллический дисплей и параллельно запись её в архив прибора, передачу его по внешним каналам связи, а также сравнение значений выходных сигналов с заданным пороговым значением и выработку управляющего сигнала для световой сигнализации для управляющего воздействия на внешние устройства.
Анализатор обеспечивает световую сигнализацию при достижении концентрации нефтепродуктов пороговых значения сигнализации:
- при допустимых значениях концентрации - непрерывное свечение индикатора «НОРМА»;
- при превышении аварийного значения - непрерывное свечение индикатора «ТРЕВОГА»;
- при значительном превышении порогового значения - непрерывное свечение индикатора «ПРЕДЕЛ».
Анализатор способен с помощью реле включать соответствующие системы регулирования при достижении концентрации нефтепродуктов программно заданного значения.
Для передачи данных используется либо аналоговый сигнал («токовая петля», 4-20мА), либо цифровой сигнал по интерфейсу RS485.
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP66 по ГОСТ 14254-96.

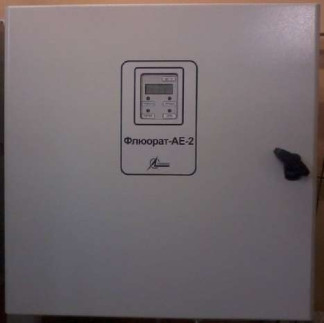

Внешний вид анализатора, расположение замка для предотвращения несанкционированного доступа представлены на рисунках 1 и 2.
Анализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:
- сбор и обработка информации от измерительного блока анализатора;
- управление работой анализатора;
- вычисление результатов измерений и вывод их на дисплей;
- формирование цифрового выходного сигнала для передачи его через информационный выход РС-10ТВ в цифровой либо аналоговой кодировке для дальнейшей обработки;
- сохранение измерительной информации во встроенной памяти.
- Встроенное ПО анализаторов также реализует следующий расчетный алгоритм:
- сравнение каждого полученного результата измерений с заданными пороговыми значениями срабатывания сигнализации.
Встроенное ПО анализатора идентифицируется посредством отображения номера версии «V 4.1 Русский 7» на дисплее при включении.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО анализатора ФЛЮОРАТ-АЕ-2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FLUORAThex |
| Номер версии (идентификационный номер) ПО | V 4.1 Русский 7 |
| Цифровой идентификатор ПО | F59BC498 (недоступен пользователю) |
| Другие идентификационные данные (если имеются) | Алгоритм вычисления цифрового идентификатора программного обеспечения CRC-32 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | |
Встроенное программное обеспечение не оказывает влияния на метрологические характеристики анализаторов.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики и технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации растворённых нефтепродуктов, мг/дм3 | от 0 до 20 |
| Диапазон измерений массовой концентрации растворённых нефтепродуктов, мг/дм3 | от 0,025 до 20 |
| Пределы допускаемой основной относительной погрешности анализатора, %, от 0,025 до 0,1 мг/дм3 включ. св. 0,1 до 1,0 мг/дм включ. св. 1,0 до 20 мг/дм включ. | ±50 ±20 ±10 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности анализатора, %, вызванной изменением температуры окружающего воздуха, в пределах рабочих температур на каждые 10 °С - в долях от основной | ±0,5 |
| Пределы допускаемой дополнительной погрешности анализатора, %, вызванной изменением напряжения питания от 187 до 242 В - в долях от основной | ±0,5 |
| Время установления рабочего режима, мин, не более | 30 |
| Время непрерывной работы анализаторов в измерительном режиме с обеспечением стабильности показаний, ч | 24 |
| Параметры электрического питания: -напряжение переменного тока, В - частота переменного тока, Г ц | 220+22-33 50±1 |
| Потребляема мощность, ВА, не более | 50 |
| Продолжительность однократного измерения, мин, не более | 15 |
| Г абаритные размеры анализатора, мм длина,ширина, высота | 600;250;600 |
| Масса анализатора, кг | 50 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 5 |
| Рабочие условия эксплуатации - диапазон температуры окружающей среды, °С - относительная влажность при температуре 35°С, %, не более - диапазон атмосферного давления, кПа - диапазон давления в потоке пробы, атм. - диапазон температуры анализируемой воды на входе, °С | от +5 до +50 80 от 84 до 106,7 0,1 до 10 от +10 до +25 |
наносится типографским способом на титульный лист руководства по эксплуатации 243.00.00.00.00РЭ и фотохимическим способом на табличку, расположенную на анализаторе.
Таблица 3 - Комплектность анализаторов
| Анализатор ФЛЮОРАТ-АЕ-2 | 1 шт. |
| Г идрозатвор | 1 шт. |
| комплект ЗИП | 1 компл. |
| ГСО 7950-2001 состава нефтепродуктов в гексане, с содержанием нефтепродуктов: 1,00 мг/см3 | |
| руководство по эксплуатации 243.00.00.00.00РЭ | 1 экз. |
| паспорт 243.00.00.00.00ПС | 1 экз. |
| Методика поверки МП 242-1018-2015 | 1 экз. |
осуществляется по документу МП 242-1018-2015 «Анализатор нефтепродуктов автоматический ФЛЮОРАТ-АЕ-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 31 октября 2015 г.
Основное средство поверки: ГСО 7950-2001 состава нефтепродуктов в гексане, с содержанием нефтепродуктов 1,00 мг/см .
Знак поверки наносится на свидетельство о поверке (во избежание повреждения знака поверки)
Методика измерений приведена в документе 243.00.00.00.00РЭ «Анализатор нефтепродуктов автоматический ФЛЮОРАТ-АЕ-2. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к анализаторам нефтепродуктов автоматическим ФЛЮОРАТ-АЕ-2
Приказ Минприроды РФ от 29.09.2010 N 425 «Об утверждении методических указаний по осуществлению органами государственной власти субъектов российской федерации переданного полномочия российской федерации по осуществлению мер по охране водных объектов или их частей, находящихся в федеральной собственности и расположенных на территориях субъектов российской федерации»
ГОСТ 22729-82 Анализаторы жидкостей ГСП. Общие технические условия ГОСТ 27384-2002 Вода. Нормы погрешности измерений показателей состава и свойств ТУ 4215-243-59481510-2009 Анализаторы нефтепродуктов автоматические ФЛЮОРАТ-АЕ-2. Технические условия
| Зарегистрировано поверок | 90 |
| Поверителей | 13 |
| Актуальность данных | 17.11.2024 |
