Государственный реестр средств измерений

Антенны измерительные рупорные П6-59М, 64137-16

64137-16
Антенны измерительные рупорные П6-59М (далее - антенны) предназначены для измерений плотности потока энергии электромагнитного поля.
Карточка СИ
Номер в госреестре 64137-16
Наименование СИ Антенны измерительные рупорные
Обозначение типа СИ П6-59М
Изготовитель АО "СКБ радиоизмерительной аппаратуры" (РИАП), г.Нижний Новгород; АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Год регистрации 2016
Срок свидетельства 06.06.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Антенны измерительные рупорные П6-59М (далее - антенны) предназначены для измерений плотности потока энергии электромагнитного поля.

Описание

Конструктивно антенна представляет собой плавно расширяющийся двухгребневой волноводный переход с излучающим раскрывом прямоугольного сечения, выполненный как одно целое с диапазонным волноводно-коаксиальным переходом. Для коррекции фазового распределения поля и обеспечения необходимой формы диаграммы направленности в рабочем диапазоне частот в апертуре антенны помещена диэлектрическая линза. Плоскость поляризации антенны проходит через ось рупора параллельно узким сторонам апертуры. Вход антенны стандартный коаксиальный с волновым сопротивлением 7/3,04 мм по ГОСТ 13317-89.

Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей антенны подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей антенны подключаются к генераторам СВЧ или иным источникам сигналов.

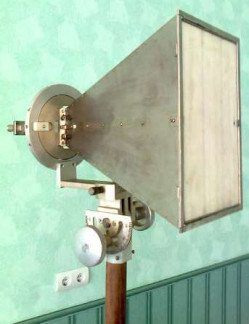

Общий вид антенны с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунках 1,2.

Программное обеспечение

отсутствует.

Технические характеристики

приведены в таблице 1.

Таблица 1

Наименование параметра или характеристики

Значение характеристики

Диапазон частот, ГГц

от 0,8 до 18

Эффективная площадь (коэффициент усиления), см , не менее:

-    на частоте 0,8 ГГц

-    на частоте 18 ГГц

220(3)

12(17)

Пределы допускаемой относительной погрешности определения эффективной площади (коэффициента усиления) антенны, дБ, не более

±2,0

Коэффициент стоячей волны (КСВН), не более

2,0

Уровень сигнала ортогональной поляризации относительно сигнала основной поляризации на выходе антенны, дБ, не менее

-20

Масса, кг, не более

3,8

Габаритные размеры (длинахширинахвысота), мм, не более

490x260x180

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при 25 С, % атмосферное давление, мм рт. ст.

от -35 до +50 до 90 от 525 до 800

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.

Комплектность

Комплект поставки включает:

антенна измерительная рупорная П6-59М - 1 шт.;

кабель2) (ИУШЯ.685661.087-01; -02; -03; -04) - 1 шт.;

тренога1-* (ИУШЯ.301554.021) - 1 шт.;

устройство поворотное1* (ИУШЯ.301329.012) - 1 шт.;

эксплуатационная документация (ИУШЯ.464653.022) - 1 к-т;

методика поверки - 1 шт.

1)    - поставляется по требованию заказчика;

2)    - длина кабеля определяется заказчиком при оформлении договора на поставку антенны из ряда 1,5; 2,5; 3; 4; 5 м.

Поверка

осуществляется по документу ИУШЯ.464653.022 МП «Инструкция. Антенны измерительные рупорные П6-59М. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25.03.2015 г.

Знак поверки наносится на корпус антенны в виде наклейки и в свидетельство о поверке типографским способом.

Основные средства поверки:

-    анализатор цепей N5224A (рег. № 53568-13) (диапазон рабочих частот от 10 МГц до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ±110-6, уровень гармонических составляющих в выходном сигнале не более минус 23 дБ, диапазон мощности выходного сигнала от минус 87 до 3 дБмВт, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 70 до

10 дБ ±1,1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ ±0,9 дБ);

-    антенна измерительная ^-23M (рег. № 24810-03) (диапазон частот от 1,0 до 18,0 ГГц, эффективная площадь 150 см2, пределы допускаемой относительной погрешности эффективной площади ±20 %, КСВН входа 1,5);

-    антенна измерительная П6-46 (рег. № 25857-03) (диапазон частот от 200 до 1000 МГц, пределы допускаемой относительной погрешности коэффициента калибровки ±2 дБ, КСВН входа антенны не более 2,5);

-    комплект антенн измерительных рупорных П6-38 (рег. № 17562-98) (пределы допускаемой относительной погрешности эффективной площади ±12 %, КСВН входа не более 1,2).

Сведения о методах измерений

«Антенна измерительная рупорная П6-59М. Руководство по эксплуатации ИУШЯ.464653.022 РЭ».

Нормативные и технические документы, устанавливающие требования к антеннам измерительным рупорным П6-59М

ГОСТ Р 8.574-2000 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178, 4 ГГц

ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ИУШЯ.464653.022 ТУ Антенна измерительная рупорная П6-59М. Технические условия
