Государственный реестр средств измерений

Пробники высокочастотные 85024А, 64139-16

Пробники высокочастотные 85024А (далее по тексту - пробники) предназначены для измерений мощности СВЧ и преобразования сигналов СВЧ в форму, удобную для дальнейшего их использования измерительными приборами.
Карточка СИ
Номер в госреестре 64139-16
Наименование СИ Пробники высокочастотные
Обозначение типа СИ 85024А
Изготовитель "Agilent Technologies", Малайзия
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Пробники высокочастотные 85024А (далее по тексту - пробники) предназначены для измерений мощности СВЧ и преобразования сигналов СВЧ в форму, удобную для дальнейшего их использования измерительными приборами.

Описание

Конструктивно пробник состоит из корпуса, в который с одной стороны вмонтирован контактный элемент (штырь), соединенный непосредственно с высокочастотным усилителем. Питание усилителя обеспечивается блоком стабилизатора, на коаксиальный разъём типа N которого выводится выходной сигнал пробника.

Принцип действия пробников основан на усилении высокочастотных сигналов контролируемой электрической цепи и их передаче на входы измерительных приборов.

По условиям эксплуатации пробники удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха от 50 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

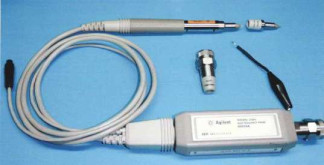

Внешний вид пробника приведен на рисунке 1.

Места пломбировки от несанкционированного доступа и нанесения знака утверждения типа и знака поверки приведены на рисунке 2.

Место нанесения знака утверждения типа

Место нанесения знака поверки

Места пломбировки

Программное обеспечение

отсутствует.

Технические характеристики

приведены в таблице 1.

Таблица 1

Наименование параметра или характеристики

Значение характеристики

Диапазон частот, МГц

от 0,3 до 3000

Среднее значение коэффициента передачи, дБ

1

Диапазон измерений мощности

соответсвует диапазону измерений мощности средств измерений, с которыми пробник используется

Пределы допускаемой погрешности измерений мощности, вызванной неравномерностью частотной характеристики, дБ:

-    в диапазоне частот от 300 кГц до 1,0 ГГц

-    в диапазоне частот св. 1,0 до 3,0 ГГц

±1,25

±2,5

Средний уровень шума (в полосе 3 ГГц), дБм, не более

минус 23

Максимально допустимое (пиковое) напряжение входного сигнала СВЧ, В:

-    без делителя 10:1

-    с делителем 10:1

1,5

15

Масса, кг, не более

0,3

Г абаритные размеры (длинна х ширина х высота), мм, не более

1300 х 40 х 27

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %

-    атмосферное давление, кПа (мм рт. ст.)

20±5 65±15 100±4 (750±30)

Напряжение питания постоянного тока

напряжение постоянного тока 15, минус 12,6 В от автономного источника питания либо от средств измерений, с которыми пробник используется

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на корпус высокочастотного усилителя в виде наклейки.

Комплектность

Комплект поставки включает:

-    пробник высокочастотный 85024А - 1 шт.;

-    комплект делителей и принадлежностей - 1 шт.;

-    комплект эксплуатационных документов - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 64139-16 «Инструкция. Пробники высокочастотные 85024А фирмы «Agilent Technologies», Малайзия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 29.05.2015 г.

Знак поверки наносится на корпус высокочастотного усилителя в виде наклейки.

Основные средства поверки:

-    анализатор электрических цепей векторный Agilent E5071C (рег. № 45997-10): диапазон частот от 9 кГц до 8,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи S21 (в диапазоне частот от 300 кГц до 3 ГГц) ±0,1 дБ;

-    ваттметр поглощаемой мощности М3-51 (рег. № 7055-79): диапазон частот от 0,01

7    2

до 17,85 ГГц, диапазон измерений поглощаемой мощности от 1-10 до 1-10 Вт, пределы допускаемой относительной погрешности измерений поглощаемой мощности ±(4 - 6) %.

Сведения о методах измерений

«Пробники высокочастотные 85024А фирмы «Agilent Technologies», Малайзия. Паспорт».

Нормативные и технические документы, устанавливающие требования к пробникам высокочастотным 85024А

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».

3    Техническая документация фирмы «Agilent Technologies, Inc.», США.
