| Номер в госреестре | 64143-16 |
| Наименование СИ | Подсистема измерительная автоматизированная диспетчерского контроля и управления складов гипохлорита натрия |
| Обозначение типа СИ | РСВ |
| Изготовитель | Рублевская станция водоподготовки АО "Мосводоканал", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Подсистема измерительная автоматизированная диспетчерского контроля и управления складов гипохлорита натрия РСВ (далее - АСДКУ ГХН РСВ) предназначена для непрерывного измерения и контроля параметров уровня, расхода гипохлорита натрия, воздуха рабочей зоны складов № 1, № 2 Рублевской станции водоподготовки (РСВ) АО «Мосводоканал».
Принцип действия АСДКУ ГХН РСВ заключается в измерении технологических параметров с помощью датчиков и аналого-цифровом преобразовании выходных аналоговых сигналов этих датчиков измерительными модулями контроллеров. Далее преобразованные цифровые сигналы передаются в локальную вычислительную сеть РСВ, на АРМ дежурного диспетчера РСВ и по корпоративной сети в центральное диспетчерское управление АО «Мосводоканал».
Серверное оборудование осуществляет с заданным интервалом времени последовательный опрос информации о технологических параметрах, поступающей с контроллеров, регистрацию, отображение, архивирование и хранение результатов измерения. Вывод информации об измеренных параметрах осуществляется на АРМ диспетчера с помощью специализированного ПО «Таблицы и графики».
АСДКУ ГХН РСВ состоит из 78 измерительных каналов (ИК) и представляет собой трехуровневую систему:
1-й уровень - первичные измерительные преобразователи (датчики) технологических параметров в унифицированные сигналы силы постоянного тока;
2-й уровень включает:
- контроллеры программируемые логические PLC Modicon Quantum (рег. № ФИФ 18649-09);
3-й уровень - серверное оборудование, осуществляющее сбор, хранение и передачу информации, автоматизированное рабочее место (АРМ) дежурного оператора, включающее персональный компьютер (ПК) для визуализации технологических параметров, выполнения расчетов, ведения протоколов, архивации данных, обработки измерительной информации.

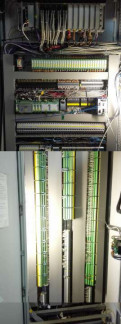

Фотография щита автоматического управления (ЩАУ), в котором размещено оборудование, представлена на рисунке 1.
АСДКУ ГХН РСВ состоит из измерительных каналов (ИК) следующих типов:
1 Каналы измерений уровня гипохлорита натрия (далее - ГХН), в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
уровнемеры ультразвуковые Prosonic M (рег. № ФИФ 17670-13),
уровнемеры микроволновые Micropilot FMR50 (рег. № ФИФ 55965-13);
- вторичная (электрическая) часть ИК (далее - ЭИК), включающая контроллеры программируемые логические PLC Modicon Quantum с модулями ввода аналоговых сигналов 140ACI 040 00 (с входными сигналами от 4 до 20 мА) (рег. № ФИФ 18649-09);
2 Каналы измерений расхода воды и ГХН в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
расходомеры электромагнитные OPTIFLUX 2000 с конвертером сигналов IFC 100 (рег. № ФИФ 40075-08);
расходомеры электромагнитные OPTIFLUX 4040 с конвертером сигналов IFC 100 (рег. № ФИФ 40075-13);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon Quantum с модулями ввода аналоговых сигналов 140ACI 040 00, ACI 0320K (с входными сигналами от 4 до 20 мА) (рег. № ФИФ 18649-09);
3 Каналы измерений давления ГХН, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
датчики давления DMK331 (рег. № ФИФ 23573-02);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon Quantum с модулями ввода аналоговых сигналов 140ACI 040 00 (с входными сигналами от 4 до 20 мА) (рег. № ФИФ 18649-09).
4 Каналы измерений концентрации хлора (Cl2) в воздухе помещений, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
газоанализаторы Хоббит-Т (рег. № ФИФ 18754-12);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon Quantum с модулями ввода аналоговых сигналов 140ACI 040 00 (с входными сигналами от 4 до 20 мА) (рег. № ФИФ 18649-09).
5 Каналы измерений температуры воздуха в помещении, в состав которых входят следующие компоненты:
- первичные измерительные преобразователи:
термопреобразователи с унифицированным выходным сигналом ТСМУ-205 (рег. № ФИФ 15200-06);
- ЭИК, включающая контроллеры программируемые логические PLC Modicon Quantum с модулями ввода аналоговых сигналов 140ACI 040 00 (с входными сигналами от 4 до 20 мА) (рег. № ФИФ 18649-09).
Идентификационные данные программного обеспечения (ПО) АСДКУ ГХН РСВ представлены в таблице 1.
| Таблица 1 - Идентификационные данные | ПО АСДКУ ГХН РСВ | ||
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | FIX | iFIX | «Таблицы и графики» |
| Номер версии (идентификационный номер ПО) | 7.0 | Не ниже 3.5 | Не ниже 2.3 |
| Цифровой идентификатор ПО | Не используется | ||
ПО верхнего уровня - FIX, iFIX и «Таблицы и графики» не являются метрологически значимыми, т.к. их функциями является архивирование и отображение информации, полученной от приборов.
ПО FIX и iFIX содержат серверную часть для сбора, передачи и архивирования информации от приборов.
ПО «Таблицы и графики» содержит клиентскую часть, устанавливаемую на АРМ и обеспечивающую запрос и визуализацию информации из базы данных.
Для защиты информации от несанкционированного доступа предусмотрен физический контроль доступа (отдельные запираемые помещения серверной) и программный контроль доступа (по логину и паролю с регистрацией успеха и отказа в доступе).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Основные метрологические характеристики ИК АСДКУ ГХН РСВ
| Канал измерений (измеряемый параметр) | Тип первичного преобразователя | Диапазон измерений ИК системы | Пределы допускаемой основной погрешности первичного преобразователя | Тип контрол лера | Пределы допуск. основной погрешности ЭИК | Пределы допускаемой основной погрешности ИК |
| Каналы измерений уровня ГХН | Prosonic M | от 0,4 до 9 м | А = ±2 мм (для диапазона < 1м) 5 = ±2 % (для диапазона > 1 м) | PLC Modicon Quantum | Y = ±0,7 % | А = ±9 мм (для диапазона < 1м) |
| 5 = ±(2+6/Х) %* (для диапазона > 1 м) | ||||||
| от 0,4 до 3,5 м | А = ±2 мм (для диапазона < 1м) 5 = ±2 % (для диапазона >1 м) | А = ±9 мм (для диапазона < 1м) | ||||
| 5 = ±(2+2,2/Х) %* (для диапазона > 1 м) | ||||||
| Micropilot FMR50 | от 0 до 9 м | Y = ±2 мм | А = ±65 мм | |||
| Каналы измерений расхода воды и ГХН | OPTIFLUX 2000 | от 0,0053 до 30 м3/ч | 5 = ±0,25 %1) | 5 = ±(0,25+21/Х) %* | ||
| 5 = ±0,3 %2) | 5 = ±(0,3+21/Х) %* | |||||
| 5 = ±0,55 %3) | 5 = ±(0,55+21/Х) %* | |||||
| OPTIFLUX 4040 | от 0,0053 до 30 м3/ч | 5 = ±1,70 %1) | 5 = ±(1,70+21/Х) %* | |||
| 5 = ±0,50 %2) | 5 = ±(0,50+21/Х) %* | |||||
| 5 = ±0,50 %3) | 5 = ±(0,50+21/Х) %* | |||||
| Каналы измерений давления ГХН | DMK331 | от 0 до 1 МПа (от 0 до 10 бар) | Y = ±0,25 % | Y = ±0,95 % |
| Канал измерений (измеряемый параметр) | Тип первичного преобразователя | Диапазон измерений ИК системы | Пределы допускаемой основной погрешности первичного преобразователя | Тип контроллера | Пределы допуск. основной погрешности ЭИК | Пределы допускаемой основной погрешности ИК |
| Каналы измерений концентрации Cl2 в воздухе помещений | Хоббит-Т | от 1,0 до 25 мг/м | 5 = ±25 % | PLC Modicon Quantum | Y = ±0,7 % | 5 = ±(25+17/Х) %* |
| Каналы измерений температуры воздуха в помещении | ТСМУ-205 | от 0 до 100 °С | Y = ±0,5 % | Y = ±1,2 % |
Примечания:
5 - обозначение относительной погрешности измерений;
Y - обозначение приведенной к диапазону измерений погрешности;
А - обозначение абсолютной погрешности измерений;
1) Пределы допускаемой основной относительной погрешности измерений для скорости потока жидкости от 0,3 до 1,0 м/с ;
2) Пределы допускаемой основной относительной погрешности измерений для скорости потока жидкости свыше 1,0 до 5,0 м/с;
3) Пределы допускаемой основной относительной погрешности измерений для скорости потока жидкости свыше 5,0 до 12,0 м/с;
■ D
g
ЭИК
%
X
Пределы допускаемой основной относительной погрешности ИК, обозначенных «*», рассчитываются по формуле: 8ИК = 8д +
где 8 д - пределы допускаемой основной относительной погрешности первичного преобразователя, %;
D - диапазон измерений первичного преобразователя, в единицах измеряемого физического параметра;
Х - измеренное значение параметра, в единицах измеряемого физического параметра;
g эИК - пределы допускаемой основной приведенной погрешности ЭИК от диапазона измерений физического параметра, включающей контроллер с PLC Modicon Quantum с модулями ввода аналоговых сигналов, %_
Рабочие условия эксплуатации компонентов ИК АСДКУ ГХН РСВ
- температура окружающего воздуха, °С:
- для электронных блоков датчиков, контроллеров
от +5 до +40; от +15 до +35; от 5 до 80; от 86 до 106,7; от 198 до 242; от 49 до 51.
- для компьютеров
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
- напряжение питающей сети, В
- частота питающей сети, Гц
наносится типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят:
- первичные измерительные преобразователи, входящие в состав ИК системы;
- контроллеры PLC Modicon Quantum с модулями ввода;
- сервер,
- АРМ диспетчера;
- программное обеспечение;
- руководство по эксплуатации на систему РСВ.00010.2015 РЭ;
- методика поверки РСВ.00010.2015 МП.
осуществляется по документу РСВ.00010.2015 МП «Подсистема измерительная автоматизированная диспетчерского контроля и управления складов гипохлорита натрия РСВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.02.2016 г.
Перечень основных средств поверки:
- средства поверки первичной части ИК (датчиков) приведены в методиках поверки на эти средства измерений;
- средства поверки вторичной (электрической) части ИК: калибратор многофункциональный MC5-R (пределы допускаемой основной погрешности воспроизведения силы постоянного электрического тока в диапазоне от 0 до 25 мА ±(0,02 % от показания + 1,5 мкА).
Знак поверки в виде наклейки и оттиска каучукового клейма наносится на свидетельство о поверке.
приведены в документе «Подсистема измерительная автоматизированная диспетчерского контроля и управления складов гипохлорита натрия РСВ. Руководство по эксплуатации. РСВ.00010.2015 РЭ».
Нормативные документы, устанавливающие требования к подсистеме измерительной автоматизированной диспетчерского контроля и управления складов гипохлорита натрия РСВ
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
