Контроллеры многофункциональные ARIS MT210, 64151-16

Назначение

Контроллеры многофункциональные ARIS MT210 (далее - контроллеры ARIS MT210) предназначены для преобразований унифицированных аналоговых сигналов постоянного электрического тока и напряжения в цифровой сигнал, сбора данных со счетчиков электрической энергии, счетчиков энергоресурсов и других цифровых измерительных устройств (ЦИУ) и синхронизации времени в них; ведения архивов расхода электроэнергии за различные периоды, архивов профилей, параметров электросети; регистрации дискретных сигналов о состоянии оборудования, выдачи сигналов управления, обработки полученной информации (в том числе расчета дополнительных параметров по алгоритмам пользователя), ее хранения и трансляции в вышестоящие уровни автоматизированных информационно-измерительных систем.

Описание

Контроллеры ARIS MT210 могут применяться в качестве контроллеров для построения автоматизированных систем управления технологическим процессом подстанций (АСУ ТП ПС), систем сбора и передачи информации/телемеханики (ССПИ/ТМ), а также в качестве устройств передачи данных в автоматизированных информационно-измерительных системах коммерческого учета электроэнергии (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ, АСУ Э) на электрических подстанциях (ПС), распределительных пунктах (РП), трансформаторных подстанциях (ТП), объектах ЖКХ и других объектах энергетики, системах учета энергоресурсов.

Контроллеры ARIS MT210 обеспечивают:

-    сбор, хранение и передачу данных с устройств ввода аналоговых и дискретных сигналов;

-    сбор и обработку данных с периферийных модулей телемеханики, микропроцессорных измерительных преобразователей (МИП) и других вычислительных устройств по цифровым протоколам Modbus и собственным протоколам устройств, МЭК 60870-5-101, МЭК 60870-5-103, МЭК 60870-5-104, МЭК 61850-8-1, МЭК 62056 (DLMS/COSEM), SPA, СТАРТ;

-    сбор и обработку данных с электрических счетчиков электроэнергии (до 250) счетчиков;

-    сбор и обработку до 3000 каналов информации;

-    опрос внешних устройств;

-    выполнение пользовательских алгоритмов, в том числе алгоритмов оперативных блокировок;

-    расчет ресурса работы силовых выключателей;

-    синхронизацию внутреннего времени по встроенному или внешнему источнику точного времени ГЛОНАСС/GPS и/или от NTP-серверов, поддержка синхронизации в протоколе PTP;

-    синхронизацию времени цифровых измерительных устройств (ЦИУ), счетчиков, МИП по внутреннему времени ARIS MT210;

-    расчет данных на основе аналоговой информации, полученной от ЦИУ, счетчиков, МИП, терминалов РЗА, устройств аналогового ввода;

-    ведение календаря (число, месяц, год), отсчет текущего астрономического времени (секунды, минуты, часы), синхронизацию собственного времени с временем системы верхнего уровня и трансляцию системного времени внешним поддерживаемым устройствам;

-    хранение данных о приращении электропотребления в энергонезависимой памяти в виде коротких, основных, суточных, месячных и годовых архивов. Для основных и коротких архивов должен настраиваться интервал архивирования от одной минуты до одних суток с шагом в одну минуту, а также - глубина архивирования. Для суточных, месячных и годовых архивов должна настраиваться только глубина архивирования. Глубина хранения данных о тридцатиминутных приращениях электропотребления (выработки) по каждому каналу должна настраиваться и составлять не менее 45 суток;

-    хранение введенных пользователем данных в постоянной перепрограммируемой памяти с электрическим стиранием в течение всего срока службы (100000 циклов перезаписи);

-    программную защиту от несанкционированного изменения параметров и данных;

-    ведение «Журнала событий»;

-    передачу данных коммерческого и технического учета отпуска (потребления) электроэнергии от счетчиков электрической энергии на верхние уровни;

-    возможность использования встроенного WEB-сервера;

-    непрерывную работу часов при отключении питания не менее 2 лет (до замены батареи);

-    сохранность данных при отключении питания не менее 10 лет;

-    режим непрерывной работы;

-    самодиагностику (при включении и в рабочем режиме с периодом одни сутки) с фиксацией результатов в «Журнале событий»;

-    конфигурирование параметров контроллера: интерфейсов связи, номенклатуры, типов и характеристик ЦИУ и внешних устройств с кодовым интерфейсом, перечня и параметров информационных каналов в соответствии с потребностями заданного объекта автоматизации, с помощью сервисного программного обеспечения, поставляемого в комплекте с контроллером ARIS MT210, либо с помощью встроенного WEB-сервера;

-    защиту от несанкционированного доступа при конфигурировании, включая запрет на чтение, модификацию и запись конфигураций;

-    экспорт/импорт конфигураций в файл;

-    поддержку протокола резервирования PRP;

-    беспроводной обмен данными через сеть мобильной связи стандартов GSM/GPRS/3G/LTE с помощью встроенного модема;

-    возможность интеграции в АСУ ТП и другие автоматизированные системы.

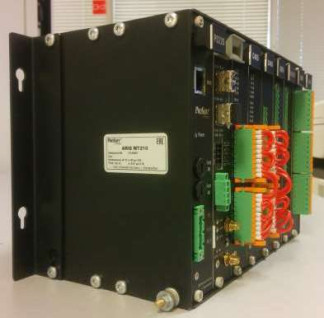

Фотография общего вида контроллера приведена на рисунке 1. Знак поверки в виде наклейки наносят на поверхность корпуса контроллера, как показано на рисунке 2. Для защиты от несанкционированного доступа контроллер опечатывают пломбами, как показано на рисунке 3.

(клейма) о поверке, вид слева

Рисунок 3 - Место нанесения заводской наклейки (пломбы), вид спереди

Перечень поддерживаемых счетчиков и измерительных преобразователей приведен в руководстве по эксплуатации ПБКМ.421459.009 РЭ. Идентификационные данные программного обеспечения приведены в таблице 1. Основные метрологические и технические характеристики указаны в таблицах 2, 3. Комплектность поставки указана в таблице 4.

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Основные метрологические характеристики контроллеров ARIS MT210

ARIS MT210

Знак утверждения типа

наносится на титульные листы «Руководства по эксплуатации», «Паспорта» печатным способом и на шильдик контроллера ARIS MT210.

Комплектность

Таблица 4 - Комплектность поставки

Примечания

1* При оснащении контроллеров ARIS MT210 ГЛОНАСС/GPS модулем, одна антенна на один модуль.

2** При оснащении контроллеров ARIS MT210 3G/LTE модулем, две антенны на один модуль. 3*** При оснащении контроллеров ARIS MT210 источником питания с номинальным напряжением 24 В, один источник на один модуль питания.

Поверка

осуществляется в соответствии с документом ПБКМ.424359.009 МП «Контроллеры многофункциональные ARIS MT210. Методика поверки», утвержденным ФГУП «ВНИИМС» 30 марта 2016 г.

Основные средства поверки:

1    Многофункциональный калибратор Calys 150R (регистрационный № 48000-11);

2    Радиочасы МИР РЧ-02 (регистрационный № 46656-11).

Знак поверки в виде наклейки наносят на поверхность корпуса контроллера, в паспорт наносят клеймо о поверке.

Сведения о методах измерений

Метод измерений приведен в документе ПБКМ.424359.009 РЭ «Контроллеры многофункциональные ARIS MT210. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным ARIS MT210

ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ПБКМ.424359.009 ТУ Контроллеры многофункциональные ARIS MT210. Технические условия.
