Номер в госреестре | 64154-16 |
Наименование СИ | Толщиномеры ультразвуковые |
Обозначение типа СИ | БУЛАТ 3 |
Изготовитель | ООО "КОНСТАНТА", г.С.-Петербург. |
Год регистрации | 2016 |
Срок свидетельства | 06.06.2026 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Толщиномеры ультразвуковые БУЛАТ 3 (далее - толщиномеры) предназначены для измерений толщины изделий из конструкционных металлических сплавов и изотропных неметаллических материалов при одностороннем доступе к ним.
Принцип работы толщиномеров основан на ультразвуковом импульсном эхо-методе измерения, при котором ультразвуковые колебания (УЗК) отражаются от границы раздела сред с разными акустическими свойствами.

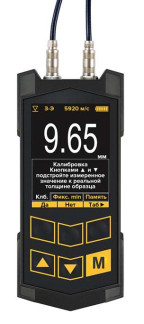

Толщиномеры состоят из электронного блока обработки информации и подсоединяемых с помощью разъемов преобразователей ультразвуковых раздельно-совмещенных серии П112 и совмещенных серии П111 (далее - преобразователи) (рисунок 1).
9.65
Калибровка Кнопками ▲ и ▼ подстройте измеренное значение к реальной толщине образца
Клб. Фикс, mln Помять
Да | Нет I Таб»
соо
Клавиатура и графический дисплей расположены на лицевой панели электронного блока обработки информации. Аккумулятор расположен внутри корпуса электронного блока обработки информации, и его заряд осуществляется через разъем mini USB.
На торцевой поверхности корпуса блока обработки информации расположены разъемы Lemo для подключения преобразователей и разъем mini USB для подключения к компьютеру.
Электронный блок обработки информации вырабатывает запускающий импульс, подаваемый на излучающую пластину преобразователя, которая излучает импульс УЗК через линию задержки в изделие. Импульс УЗК распространяется в изделии до внутренней поверхности изделия, отражается от нее, распространяется в противоположном направлении и, пройдя линию задержки, принимается приемной пластиной. Время распространения УЗК однозначно связано с толщиной изделия h. Принятый импульс усиливается и подается на вход
электронного блока обработки информации, который формирует цифровой код N, пропорциональный времени распространения импульса УЗК в изделии с учетом времени распространения в линиях задержки, после чего вычисляется толщина изделия h. Вычисленное значение h индицируется на графическом дисплее. Так же на графическом дисплее при наличии акустического контакта преобразователя с изделием индицируется метка.
Преобразователи обеспечивают измерение толщины материала изделия, а также контроль толщины металла под покрытием с использованием преобразователей серии Е и совмещенных преобразователей. В качестве материала линий задержки используется полиимид, композитные материалы, кварцевое стекло, оргстекло. Излучающая поверхность преобразователя плоская, круглой или прямоугольной формы.
Пломбирование осуществляется путем заливки винта на задней панели электронного блока информации полиэтиленом и установкой клейма пломбиром предприятия-изготовителя.
Толщиномеры имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает отображение, передачу, хранение и обработку результатов измерений и взаимодействие оператора с толщиномером в соответствии с заданным алгоритмом. ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | UST |
Номер версии (идентификационный номер) ПО | не ниже ver.2.1 |
Цифровой идентификатор ПО | 0xFA12 (CRC16) |
Влияние ПО было учтено при нормировании метрологических характеристик.
1. Диапазон измерений толщины приведен в таблицах 2 и 3.
Таблица 2
Тип преобразователя | Диапазон измерений толщины, мм | |
Серия 01 | Серия 02 | |
П112-5-10/2-А | 1,5-100,0 | 1,0-200,0 |
П112-10-6/2-А | 0,6-15,0 | 0,5-30,0 |
Таблица 3
Тип преобразователя | Диапазон измерений толщины, мм |
П112-5-10/2-Т-01 | 1,5-200,0 |
П112-10-6/2-Т-01 | 0,8-20,0 |
П112-2,5-12/2-А-01 | 3,0-200,0 |
П112-10-6/2-А-04 | 0,4-15,0 (по Al сплавам), 0,5-10,0 (по стали) |
П112-10-2х8-А-04 | 0,5-10,0 |
П112-10-4/2-А-04 | 0,5-10,0 |
П112-10-6/2-Е | 0,6-50,0 |
П112-5-10/2-Е | 1,0-300,0 |
П111-15-Л6 | 0,25-4,00 |
шп^е | 1,0-50,0 |
шп^е | 2,0-50,0 |
2. Пределы допускаемой основной абсолютной погрешности измерений толщины для
плоских образцов с шероховатостью поверхности Rz <10 мкм, мм:
- в диапазоне измерений толщины от 0,25 до 10,0 мм включительно ±(0,005h+0,05) где h - измеряемая величина в мм,
- в диапазоне измерений толщины свыше 10,0 до 300,0 мм включительно ±(0,01h+0,1).
3. Пределы допускаемой дополнительной абсолютной погрешности измерений толщины для плоских образцов при шероховатости поверхности в зоне измерения 10<Rz<80 мкм и 80<Rz<160 мкм приведены в таблице 4.
Таблица 4
Тип преобразователя | Шероховатость поверхности, мкм | Пределы допускаемой дополнительной абсолютной погрешности измерений толщины, мм |
П112-10-6/2-А П112-10-6/2-Е П112-10-6/2-Т-01 П111-15-Л6 | 10<Rz<80 | ±0,05 |
П112-5-10/2-А П112-5-10/2-Е П112-5-10/2-Т-01 П112-2,5-12/2-А-01 n111-S5C n111-S2C | ±0,1 | |
П112-5-10/2-Е П112-5-10/2-А П112-5-10/2-Т-01 П112-2,5-12/2-А-01 n111-S5C n111-S2C | 80<Rz<160 | ±0,15 |
4. Пределы допускаемой дополнительной абсолютной погрешности измерений толщины для цилиндрических образцов приведены в таблице 5.
Таблица 5
Тип преобразователя | Минимально допускаемый радиус кривизны цилиндрического образца, мм | Пределы допускаемой дополнительной абсолютной погрешности измерений толщины, мм |
П112-10-6/2-А | 10 | ±0,1 |
П112-10-6/2-А-04 | ||
П112-10-4/2-А-04 | ||
П112-10-2х8-А-04 | ||
П112-10-6/2-Е | ±0,2 | |
П112-10-6/2-Т-01 | 20 | ±0,2 |
П112-5-10/2-А | ||
П112-5-10/2-Е | ||
П112-5-10/2-Т-01 | ||
П112-2,5-12/2-А-01 | ||
n111-S5C | ±0,1 | |
n111-S2C |
толщины при изменении температуры окружающего воздуха от минус 20 до 15 до 50 0С, мм:
- в диапазоне измерений толщины от 0,25 до 10,0 мм включительно
0С и от 25
±0,5(0,005h+0,05),
±0,5(0,01h+0,1).
0,01;
0,1.
1000-9999.
0,15.
0,08.
120х54х20.
- в диапазоне измерений толщины свыше 10,0 до 300,0 мм включительно
6. Дискретность отсчета в диапазоне измерений толщины, мм:
- от 0,25 до 99,99 мм
- от 100,0 до 300,0 мм
7. Диапазон задания скорости распространения УЗК, м/с
8. Масса электронного блока обработки информации, кг, не более
9. Масса преобразователя, кг, не более
10. Габаритные размеры электронного блока обработки информации (длина х ширина х высота), мм, не более
11. Габаритные размеры преобразователей приведены в таблице 6.
Таблица 6
Тип преобразователя | Г абаритные размеры, мм, не более |
П112-5-10/2-А | 018х26 |
П112-10-6/2-А | 018х26 |
П112-5-10/2-Т-01 | 026х48 |
П112-10-6/2-Т-01 | 026х48 |
П112-2,5-12/2-А-01 | 025х47 |
П112-10-6/2-А-04 | 011х15 |
П112-10-2х8-А-04 | 5х10х31 |
П112-10-4/2-А-04 | 09х16 |
П112-10-6/2-Е | 025х47 |
П112-5-10/2-Е | 025х47 |
П111-15-Л6 | 014,0х25,5 |
n111-S5C | 025,5х46,0 |
n111-S2C | 025,5х46,0 |
12. Средний срок службы, лет
13. Наработка на отказ, ч 4000.
14. Номинальное напряжение питания, В 3,7.
15. Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С от минус 20 до плюс 50;
- относительная влажность воздуха при температуре 25 0С, % до 98.
наносится на титульный лист руководства по эксплуатации типографским способом и на задний шильд электронного блока обработки информации методом гравировки.
Таблица 7
Наименование | Количество, штук |
1 | 2 |
Электронный блок обработки информации | 1 |
Преобразователи: | от 1* |
П112-5-10/2-А | |
П112-10-6/2-А | |
П112-5-10/2-Т-01 | |
П112-10-6/2-Т-01 | |
П112-2,5-12/2-А-01 | |
П112-10-6/2-А-04 | |
П 112-10-2х8-А-04 | |
П112-10-4/2-А-04 | |
П112-10-6/2-Е | |
П112-5-10/2-Е | |
П111-15-Л6 | |
m11-S5C | |
mn-S2C | |
Юстировочный образец | 1 |
Зарядное устройство | 1 |
Кабель USB-mini USB | 1 |
Руководство по эксплуатации | 1 |
* Толщиномер может быть укомплектован любыми преобразователями из | |
списка по требованию заказчика. |
осуществляется по ГОСТ Р 8.862-2013 «Толщиномеры ультразвуковые. Методика поверки».
Эталоны применяемые при поверке: комплект образцовых ультразвуковых мер толщины КМТ176М-1 (регистрационный № 6578-78); комплект мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20 (регистрационный № 51230-12).
Знак поверки в виде наклейки и оттиска клейма наносится на свидетельство о поверке или в руководство по эксплуатации.
Методика измерений приведена в документе УАЛТ.202.000.00 РЭ «Толщиномер ультразвуковой БУЛАТ 3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым БУЛАТ 3
ТУ 4276-038-27449627-2015 «Толщиномер ультразвуковой БУЛАТ 3. Технические условия».
