| Номер в госреестре | 64156-16 |
| Наименование СИ | Машины трехкоординатные измерительные |
| Обозначение типа СИ | TIGO |
| Изготовитель | "Hexagon Metrology S.p.A.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 06.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины трехкоординатные измерительные TIGO (далее КИМ) представляют собой стационарные машины консольной конструкции и предназначены для измерений геометрических размеров, отклонения формы и расположения поверхностей элементов деталей сложной формы.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой подвижно расположена трехмерная щуповая измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами, установленные вдоль каждой из осей, и соответствующими считывающими головками.
Неподвижная часть координатно-измерительной машины состоит из опорного стола и плиты. Стол координатно-измерительной машины опирается на пол при помощи четырёх регулируемых опор. Лапы на правой стороне станины вставлены в два антиопрокидывающих кронштейна, закреплённых на полу.
Плита представляет собой цельный гранитный блок, который служит рабочим столом, а также опорой для движущихся частей машины. Плита стоит на четырёх резиновых антивибрационных опорах, одна из которых является регулируемой. Кроме того, три антиопрокидывающие ножки обеспечивают стабильность плиты и не допускают её опрокидывания.
На Т-образной станине, закрепленной на плите, расположен привод, оптическая шкала и направляющие оси X. Привод, оптическая шкала и направляющие оси Y расположены на каретке суппорта. Центральная каретка является осью Y и скользит по направляющим, установленным на каретке суппорта. Шпиндель смонтирован внутри центральной каретки и перемещается перпендикулярно полу, представляя собой ось Z машины. Вес узла, состоящего из шпинделя, головки и инструмента, поддерживается парой пружин. Данная система балансирует шпиндель и минимизирует нагрузку на детали системы силового привода, вызванную движением оси Z в положительном направлении (движение вверх). Оптическая шкала оси Z находится на шпинделе. В нижней части шпинделя имеется фланец для крепления измерительной головки.
Три оси машины перемещаются независимо друг от друга, обеспечивая, таким образом, свободное перемещение шупа головки в любом направлении в пределах зоны измерения. Зона измерения представляет собой параллелепипед, направление сторон которого совпадает с направлением осей координатно-измерительной машины, а длины сторон совпадают с длинами хода осей машины. Каждая ось оснащена оптическим датчиком линейных перемещений, состоящим из оптической шкалы и устройства считывания положения. Перемещение каждой оси осуществляется с помощью системы ременного привода и электродвигателя постоянного тока.
Движущаяся часть осей X и Y прикреплена с помощью привода к замкнутому приводному ремню, установленному на двух шкивах (один ведущий и один холостой шкив).
Шкив приводится в движение ременным редуктором. Ось Z перемещается посредством зубчатого зацепления на разомкнутом приводном ремне, прикреплённом к шпинделю. Перемещение осуществляется поворотом зубчатого колеса, выдвинутого вперёд на зубчатом ремне, перемещающем стойку. Все оси контролируются системой управления и могут перемещаться по командам измерительной программы либо по командам оператора, инициируемым с мобильного пульта управления (универсальный Jogbox). Стойка c Jogbox может быть установлена справа или слева от машины.
Когда ось перемещается, устройство считывания позиции генерирует электрический импульс, отправляемый в систему управления. Система управления ведет счет импульсам и преобразовывает их в соответствующие данные о перемещении оси. Движение оси всегда вычисляется относительно опорной точки, которую называют "нулем", и которая приблизительно соответствует конечной позиции хода оси.
Координатно-измерительная машина TIGO оснащена мультисенсорной системой термокомпенсации. Температурные датчики встроены непосредственно в координатноизмерительную машину. Кроме того, пользователям предоставляется внешний датчик, используемый для измеряемой детали когда система термокомпенсации активна. Система управления корректирует измерения, выполняемые координатно-измерительной машиной, используя значения температуры, измеренные с помощью датчиков.
В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.
Машины координатно-измерительные TIGO выпускаются двух версий, различающихся конфигурацией щупов и характеристиками погрешности, с разными рабочими местами оператора для каждой из них.

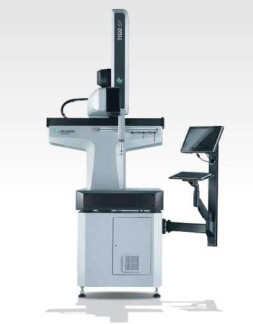

Внешний вид средства измерений и обозначение места нанесения знака утверждения типа представлены на рисунке 1.
Машины трехкоординатные измерительные TIGO оснащены базовым программным обеспечением, специально адаптированы для задач, решаемых на КИМ TIGO, которое включает в себя универсальную программу PC-DMIS, которая является стандартной для ручного и микропроцессорного измерения деталей с правильными ограничивающими поверхностями и сложной геометрической формой. ПО позволяет измерять, сканировать, анализировать и получать отчет о трехмерных геометрических параметрах детали, включая криволинейные поверхности, и пр. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Другие идентиф икационные данные (если имеются) |
| PC-DMIS | v.20xx | USB-ключ HASP | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ TIGO соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Конфигурация головок и щупов | Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм) | Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм) | Пределы допускаемой абсолютной погрешности, ±, мкм (L-измеряемая длина в мм) | ||||||
| Стандар рабочи от 1 | тный диапазон 1х температур 8 до 22 °С | Расширс рабоч! от | шный диапазон к температур [6 до 26 °С | Специальный диапазон рабочих температур от 15 до 30 °С | |||||
| mpeE | MPEp | MPETHP/t* | mpeE | MPEp | MPETHP/t | mpeE | MPEp | MPETHP/t | |
| HP-S-X1C | 2,2+L/300 | 2,2 | 3,5/50 | 2,5+L/250 | 2,2 | 3,5/50 | 2,7+L/200 | 2,2 | 3,5/50 |
| HH-AST/HP, HP-TM | 2,6+ L/300 | 2,6 | - | 2,9+L/250 | 2,6 | - | 3,1+L/200 | 2,6 | - |
где MPEe - абсолютная погрешность объемных измерений; MPEp - абсолютная погрешность измерительной головки; MPETHP/x*-абсолютная погрешность сканирования; т*-время сканирования в секундах
Таблица 3 - Основные технические характеристики
| Диапазон измерений по осям, мм | Габаритные размеры, мм | Допустимая масса детали, кг | Масса машины, кг | ||||
| X | Y | Z | ширина | длина | высота | ||
| От 0 до 500 | От 0 до 580 | От 0 до 500 | 1110 | 1266 | 2414 | 150 | 850 |
| Нормальная область значений температуры, °C | От 15 до 30 |
| Рабочая область значений температуры, °C | От +10 до+15 и от +30 до +45 |
| Максимальный временной температурный градиент | 1 °C/h; 2 °C/24 ч или 5 °C/24 ч |
| Относительная влажность воздуха, % | 90 без конденсата |
| Питание | 220 В±10 % , 50/60 Гц |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую поверхность стола методом наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Кол-во | Примечание |
| Машина трехкоординатная измерительная TIGO | 1 шт. | |
| Пульт управления | 1 шт. | |
| Приспособления для закрепления измеряемой детали | 1 компл. | По заказу |
| Комплект сменных измерительных головок | 1 компл. | По заказу |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 шт. |
осуществляется в соответствии с документом МП 64156-16 «Машины трехкоординатные измерительные TIGO. Методика поверки», утвержденным ФГУП «ВНИИМС» 8 октября 2015 г. Основные средства поверки: концевые меры длины 4-го разряда по ГОСТ Р 8.763-2011; прибор для измерений отклонений от круглости Talyrond 450 (Госреестр № 38784-08); прибор универсальный для измерений длины DMS 1000 (Госреестр 36001-07)
Знак поверки в виде оттиска клейма поверителя и голографической наклейки наносится на свидетельство о поверке.
содержатся в документе «Машины трехкоординатные измерительные TIGO. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным TIGO
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы - изготовителя.
| Зарегистрировано поверок | 57 |
| Поверителей | 8 |
