| Номер в госреестре | 64158-16 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | C2F, С2FVA2 |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 06.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные C2F, С2FVA2 (далее - датчики) предназначены для преобразования статических и медленно изменяющихся усилий в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию под воздействием силы сжатия.
Принцип действия датчиков основан на преобразовании деформации упругого элемента тела датчиков, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Аналоговый электрический сигнал возникает в тензорезисторах, имплементированных в упругий элемент, и пропорционален измеряемому усилию, приложенному к телу датчиков. Далее аналоговый электрический сигнал передается на блок измерительных усилителей для последующего преобразования в физическую величину.
Конструктивно датчики выполнены в неразъемном корпусе цилиндрической формы. Основным узлом датчиков является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На оси упругого элемента наклеены тензорезисторы, соединенные в мостовые схемы. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал. Электрическое подсоединение датчиков к измерительным усилителям осуществляется через специальные электрические разъемы. На центральной оси датчиков расположен цилиндрический узел, на который прилагается нагрузка, которая передается на упругий элемент датчиков.
Крепление датчика осуществляется при помощи отверстий для монтажа, которые расположены по периметру тела датчика. Датчики С2FVA2 имеют сквозные монтажные отверстия. Датчики C2F оснащены резьбовыми отверстиями, которые расположены на нижней стороне датчика.
Конструкция корпуса датчиков обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Выпускаемые датчики отличаются метрологическими характеристиками, маркировкой, типом преобразователя и типом выходного разъема.
Название модификаций датчиков может включать в себя следующее:
F - датчик, неоснащенный встроенным усилителем аналогового электрического сигнала, с моста которого поступает аналоговый электрический сигнал по напряжению выходного сигнала приведенный к напряжению питания датчика (мВ/В);
FVA2 - датчик со встроенным усилителем аналогового электрического сигнала, который преобразует приведенный к напряжению питания аналоговый электрический сигнал в сигнал по электрическому току, линейно изменяемый пропорционально приложенной нагрузке (от 4 до 16 мА).
S10, S20, S30, S40 - указывает на тип выходного разъема датчика.
Общий вид датчиков приведён на рисунках 1 - 6.

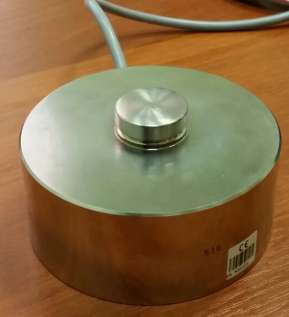

Рисунок 1 - Внешний вид датчиков C2F-S10/200KN
Рисунок 6 - Внешний вид датчиков C2F-S40/200 KN
Таблица 1 - Метрологические и технические характеристики датчиков C2F
| Техническая характеристика | Модификация/ Значение характеристики |
| C2F-S10/200kN C2F-S20/200kN C2F-S30/200 C2F-S40/200 kN kN | |
| Номинальное усилие F^m, кН | 200 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | 2,0 |
| Категория точности | 0,5 |
| Нелинейность, % | ±0,1 |
| Г истерезис, % | 0,1 |
| Предельная допустимая нагрузка, не менее, % от F^ | 300 |
| Входное сопротивление, Ом | 400±50 |
| Выходное сопротивление, Ом | 350±7 |
| Диапазон напряжения питания от источника постоянного тока, В | от 0,5 до 12 |
| Диапазон рабочих температур, °С | от 0 до +40 |
| Масса, не более, кг | 3,0 |
| Г абаритные размеры (Диаметр х Ширина), не более, мм | 115x60 |
| Техническая характеристика | Модификация/ Значение характеристики | ||
| C2FVA2/30kN | C2FVA2/50kN | C2FVA2/100kN | |
| Номинальное усилие F^, кН | 30 | 50 | 100 |
| Чувствительность при номинальной нагрузке, мА | 16 | ||
| Нелинейность выходной токовой характеристики,% | ±0,3 | ||
| Предельная допустимая нагрузка, не менее, % от F^ | 300 | ||
| Диапазон напряжения питания постоянного тока интегрированного усилителя датчика силы тензорезисторного, В | от 15 до 30 | ||
| Диапазон рабочих температур, °С | от 0 до +40 | ||
| Масса, не более, кг | 1,76 | ||
| Г абаритные размеры (Диаметр х Ширина), не более, мм | 105x40 | ||
наносится на корпус датчика методом наклеивания и на титульный лист технической документации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Датчик силоизмерительный тензорезисторный | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки МП АПМ 76-15 | 1 |
осуществляется в соответствии с документом МП АПМ 76-15 «Датчики силоизмерительные тензорезисторные C2F, С2FVA2. Методика поверки» утвержденным ООО «Автопрогресс-М» в марте 2016 г.
Знак поверки наносится на свидетельство о поверке.
Основное средство, используемое при поверке:
- рабочий эталон 1-го разряда по ГОСТ Р 8.640-2014.
содержатся в документах «Датчики силоизмерительные тензорезисторные C2F. Руководство по эксплуатации» и «Датчики силоизмерительные тензорезисторные С2FVA2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным C2F, С2ЕУА2
Техническая документация «Hottinger Baldwin Messtechnik GmbH», Германия.
