| Номер в госреестре | 64160-16 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | LF |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 06.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные LF (далее - датчики) предназначены для преобразования статических и медленно изменяющихся усилий в измеряемую физическую величину (аналоговый электрический сигнал), пропорционально измеряемому усилию под воздействием силы сжатия.
Принцип действия датчиков основан на преобразовании деформации упругого элемента тела датчиков, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Аналоговый электрический сигнал возникает в тензорезисторах, имплементированных в упругий элемент, и пропорционален измеряемому усилию, приложенному к телу датчиков. Далее аналоговый электрический сигнал передается на блок измерительных усилителей для последующего преобразования в физическую величину.
Конструктивно датчики выполнены в неразъемном корпусе в виде консольной балки. Основным узлом датчиков является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На оси упругого элемента наклеены тензорезисторы, соединенные в мостовые схемы. Электрическое подсоединение датчиков к измерительным усилителям осуществляется через специальные электрические разъемы. Внутри упругого элемента корпуса датчиков размещены втулки, посредством которых осуществляется крепление датчиков в измерительных системах испытательного оборудования.
Выпускаются следующие модификации датчиков: LF250A, LF500A, LF500VA2
Выпускаемые модификации отличаются метрологическими характеристиками и маркировкой.
Индексы в конце наименования модификаций датчиков означают следующее:
А - датчик, неоснащенный встроенным усилителем аналогового электрического сигнала, с моста которого поступает аналоговый электрический сигнал по напряжению выходного сигнала приведенный к напряжению питания датчика (мВ/В);
VA2 - датчик со встроенным усилителем аналогового электрического сигнала, который преобразует приведенный к напряжению питания аналоговый электрический сигнал в сигнал по электрическому току, линейно изменяемый пропорционально приложенной нагрузке (от 4 до 16 мА).

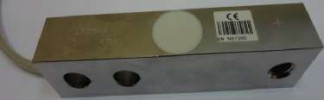

Общий вид датчиков приведён на рисунках 1 - 3.
| ^ • * | _!____ |
Таблица 1 - Метрологические и технические характеристики датчиков LF250A, LF500A
| Наименование характеристики | Модификация / Значение характеристики | |
| LF250A | LF500A | |
| Номинальное усилие FTO№ кН | 2,5 | 5 |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | 3,0 | |
| Категория точности | 0,3 | |
| Нелинейность, % | ±0,3 | |
| Г истерезис, % | 0,3 | |
| Предельная допустимая нагрузка, не менее, % от ^ом | 300 | |
| Входное сопротивление, Ом | 450±90 | |
| Выходное сопротивление, Ом | 350±10 | |
| Диапазон напряжения питания от источника постоянного тока, В | от 0,5 до 12 | |
| Диапазон рабочих температур, °С | от 0 до +40 | |
| Масса датчика, не более, кг | 0,7 | |
| Габаритные размеры (ДхШхВ), не более, мм | 130x32x25 | |
Таблица 2 - Метрологические и технические характеристики датчиков LF500VA2
| Наименование характеристики | Модификация / Значение характеристики |
| LF500VA2 | |
| Номинальное усилие FTO№ кН | 5 |
| Чувствительность при номинальной нагрузке, мА | 16 |
| Нелинейность выходной токовой характеристики, % | ±0,3 |
| Предельная допустимая нагрузка, не менее, % от F^ | 300 |
| Диапазон напряжения питания встроенного усилителя аналогового электрического сигнала, В | от 15 до 30 |
| Диапазон рабочих температур, °С | от 0 до +40 |
| Масса датчика, не более, кг | 0,7 |
| Габаритные размеры (ДхШхВ), не более, мм | 130x32x25 |
наносится на корпус датчика методом наклеивания и на титульный лист технической документации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, ед. |
| Датчик силоизмерительный тензорезисторный | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки МП АПМ 77-15 | 1 |
осуществляется в соответствии с документом МП АПМ 77-15 «Датчики силоизмерительные тензорезисторные LF. Методика поверки» утвержденным ООО «Автопрогресс-М» в марте 2016 г. Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов):
- рабочий эталон 1-го разряда по ГОСТ Р 8.640-2014.
содержатся в документе «Датчики силоизмерительные тензорезисторные LF. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным LF
Техническая документация «Hottinger Baldwin Messtechnik GmbH», Германия.
