Номер в госреестре | 64163-16 |
Наименование СИ | Усилители измерительные многоканальные |
Обозначение типа СИ | TMR-211 |
Изготовитель | "Tokyo Sokki Kenkyujo Co. Ltd.", Япония |
Год регистрации | 2016 |
Срок свидетельства | 06.06.2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Усилители измерительные многоканальные TMR-211 (далее по тексту - усилители) предназначены для измерения электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Усилители представляют собой многофункциональные цифровые электроизмерительные приборы, принцип действия которых основан на преобразовании входных сигналов от первичных измерительных преобразователей (далее по тексту - ИП) -тензометрических, пьезоэлектрических, потенциометрических, индуктивных датчиков, термопар, источников напряжения постоянного тока, телеметрических в цифровую форму по средством аналогово-цифрового преобразования, дальнейшей его обработке и отображении результатов измерений на дисплее, а также на персональном компьютере с помощью программного обеспечения.
Усилители осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Усилители конструктивно выполнены в виде базового модуля управления TMR-211, к которому подключаются сменные многоканальные измерительные модули TMR-221, TMR-222, TMR-223, TMR-231, TMR-253 для работы с соответствующими ИП. Подключение ИП осуществляется при помощи соединительных разъемов. Возможно подключение до 10 сменных измерительных модулей.
Измерительные модули содержат цифровые фильтры нижних частот Баттерворта и Бесселя, а также выходные разъемы аналоговых сигналов.
Управление усилителями осуществляется при помощи встроенных микрокомпьютеров по средству цветных сенсорных дисплейных модулей TMR-281 или при помощи внешнего прикладного программного обеспечения (например, TMR 7200, TMR 7630 и др.), установленного на управляющем персональном компьютере через интерфейсы USB или LAN.
Для усилителей возможна внешняя синхронизация и работа совместно с несколькими модулями управления TMR-211 и предусмотрена автоматическая функция измерения, запись на карту памяти Compact Flash или внутреннюю память.
В конце обозначения усилителей допускается наличие дополнительных буквенноцифровых символов, определяющих их конструктивные особенности, не влияющие на их метрологические и технические характеристики.

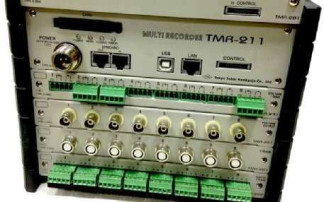

Общий вид усилителей представлен на рисунке 1.
Обработка и оцифровка сигналов, поступающих с измерительных преобразователей, осуществляется за счет внутреннего программного обеспечения. Внутреннее программное обеспечение усилителей встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные внутреннего программного обеспечения усилителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО | TMR-211Hardware |
Номер версии (идентификационный номер ПО, не ниже | 2.ХХ* |
Цифровой идентификатор ПО | - |
Алгоритм вычисления цифрового идентификатора ПО | - |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «высокий» в соответствии с Р 50.2.077 - 2014.
Основные метрологические и технические характеристики усилителей измерительных TMR-211 представлены в таблицах 2 - 7.
Многоканальный сменный измерительный модуль TMR-221 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей.
Таблица 2 - Основные метрологические характеристики измерительного модуля TMR-221
Наименование характеристики | Значение характеристики | ||||
Количество измерительных каналов | 8 | ||||
Сопротивление подключаемых датчиков, Ом | 120; 350 | ||||
Напряжение питания моста, В | 2 | 0,5 | |||
Диапазоны коэффициента преобразования, мВ/В | ±2,5 | ±5 | ±10 | ±40 | |
Разрешение, мВ/В | 0,0005 | 0,0005 | 0,001 | 0,001 | |
Пределы допускаемой приведенной к полному диапазону измерений погрешности коэффициента преобразования, % | ±0,2 | ||||
Диапазоны измерений напряжения постоянного тока, В | ±20 | ±10 | ±5 | ||
Разрешение, мВ | 2 | 1 | 1 | ||
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений напряжения постоянного тока, % | ±0,3 |
Многоканальный сменный измерительный модуль TMR-222 предназначен для преобразования сигналов от полномостовых, полумостовых и четвертьмостовых тензорезистивных измерительных преобразователей.
Таблица 3 - Основные метрологические характеристики измерительного модуля TMR-222
Наименование характеристики | Значение характеристики | ||
Количество измерительных каналов | 8 | ||
Сопротивление подключаемых датчиков, Ом | 120; 350 | ||
Напряжение питания моста, В | 2; 0,5 | ||
Диапазоны коэффициента преобразования, мВ/В | ±2,5 | ±5 | ±10 |
Разрешение, мВ/В | 0,0005 | 0,0005 | 0,001 |
Пределы допускаемой приведенной к полному диапазону измерений погрешности коэффициента преобразования, % | ±0,2 |
Многоканальный сменный измерительный модуль TMR-223 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей на несущей частоте.
Наименование характеристики | Значение характеристики | |||
Количество измерительных каналов | 8 | |||
Несущая частота, кГц | 5 | |||
Сопротивление подключаемых датчиков, Ом | 120; 350 | |||
Напряжение питания моста, В | 2 | 0,5 | ||
Диапазоны коэффициента преобразования, мВ/В | ±2,5 | ±5 | ±10 | ±40 |
Разрешение, мВ/В | 0,0005 | 0,0005 | 0,0005 | 0,002 |
Пределы допускаемой приведенной к полному диапазону измерений погрешности коэффициента преобразования, % | ±0,3 |
Многоканальный сменный измерительный модуль TMR-231 предназначен для преобразования сигналов от термопар, источников напряжения.
Таблица 5 - Основные метрологические характеристики измерительного модуля TMR-231
Значение характеристики
Наименование характеристики
Количество измерительных каналов
8
Входной импеданс, кОм
100
Диапазоны измерений напряжения постоянного тока, В
±20
±10
±5
±1
Разрешение, мВ
2
1
0,5
0,1
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерения напряжения постоянного тока, %
±0,2
Измерение температуры
Тип термопары | Т | K и J | K | J |
Диапазоны измерений, °С | от минус 200 до плюс 400 | от минус 200 до плюс 600 | от минус 200 до плюс 1300 | от минус 200 до плюс 1200 |
Разрешение, °С | 0,1 | 0,1 | 0,1 | 0,1 |
Пределы допускаемой абсолютной погрешности измерений температуры*, °С | При внутреннем спае | ±(0,005 Т**+1) (при темп. окр. среды 23±5 °С) | ||
±(0,005-Т**+2) (при темп. окр. среды от минус 20 до плюс 50 °С) | ||||
При внешнем спае | ±(0,002 Т**+1) (при темп. окр. среды 23±5 °С) | |||
±(0,002-Т**+2) (при темп. окр. среды от минус 20 до плюс 50 °С) |
* - без учёта погрешности термопары;
** - Т- измеренное значение температуры, °С.
Многоканальный сменный измерительный модуль TMR-253 предназначен для измерения и преобразования сигналов, поступающих с датчиков и источников частотного сигнала с напряжением прямоугольной и синусоидальной формы.
Наименование характеристики | Значение характеристики | |||||||
Количество входных каналов | 12 | |||||||
Максимальное входное напряжение, В | ±15 | |||||||
Диапазоны измерений частоты, кГц | 0 - 100 | 0 - 50 | 0 - 10 | 0 - 5 | 0 - 1 | 0 - 0,5 | 0 - 0,1 | |
Разрешение, кГц | 0,01 | 0,05 | 0,001 | 0,0005 | 0,0001 | 5 10-5 | 110-5 | |
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений частоты, % | ±0,1 | |||||||
Выходное электропитание, - напряжение, В - сила тока, мА | 5 50 | 12 25 |
Таблица 7 - Основные технические характеристики усилителей измерительных многоканальных TMR-211
Наименование характеристики | Значение характеристики |
Напряжение питания постоянного тока, В | от 10 до 30 |
Условия эксплуатации: | |
-температура окружающей среды, °С -относительная влажность, % | от минус 20 до плюс 50 не более 85 |
Габаритные размеры (В^Ш^Г), мм: - TMR-211 | 200x50x100 |
- TMR-221, TMR-222, TMR-223, TMR-231, TMR-253, | 200x25x100 |
- TMR-281 | 200x30x110 |
Масса, г, не более: | |
- TMR-211 | 800 |
- TMR-221, TMR-222, TMR-231, TMR-253 | 500 |
- TMR-223, TMR-281 | 600 |
наносится на лицевую панель корпуса усилителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплект поставки усилителей измерительных многоканальных TMR-211
Наименование | Количество |
Усилитель измерительный многоканальный TMR-211 | 1 |
Программное обеспечение TMR 7200 | 1 |
Программное обеспечение TMR 7630 | 1* |
Руководство по эксплуатации | 1 |
Методика поверки МП АПМ 88-15 | 1 |
осуществляется в соответствии с документом МП АПМ 88-15 «Усилители измерительные многоканальные TMR-211. Методика поверки», утвержденным ООО «Автопрогресс-М» 18 января 2016 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный 9100 (Госреестр № 25985-09);
- калибратор измерительных тензометрических мостов 1550А (Госреестр № 46128-10);
- генератор сигналов низкочастотный прецизионный ГЗ-122 (Госреестр 10237-85).
Методы измерений приведены в документе «Усилители измерительные многоканальные TMR-211. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к усилителям измерительным многоканальным TMR-211
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 ГОСТ 8.585-2001 «Термопары. Номинальные статические характеристики преобразования».
3 Техническая документация «Tokyo Sokki Kenkyujo Co., Ltd.», Япония.
