| Номер в госреестре | 64169-16 |
| Наименование СИ | Тестеры для определения прочности таблеток |
| Обозначение типа СИ | H, P, UTS |
| Изготовитель | "Kraemer Elektronik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 06.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры для определения прочности таблеток серии H, P, UTS (далее - тестеры) предназначены для измерения силы сжатия, линейных размеров таблеток различной формы, а также их массы (за исключением тестеров серии Н и модификации Р3).
Тестеры представляют собой измерительную установку, состоящую из весоизмерительной ячейки, измерителей линейных размеров толщины и диаметра, и динамометрического элемента, оснащенного тензорезисторным датчиком для измерения силы сжатия таблеток.
Тестеры серии H имеют четыре модификации - HC6.2; H3; H4; H5.
Модификация HC6.2 позволяет измерять диаметр (ширину) и силу сжатия таблеток. Через стандартный USB интерфейс оператор может получать на стандартном офисном принтере результаты калибровки тестера, а также результаты измерений.

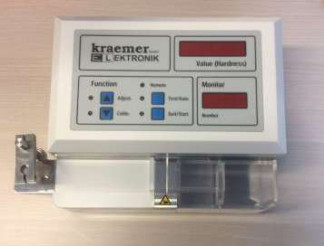

Фотография общего вида тестера HC6.2 представлена на рисунке 1.
Рисунок 1 - Общий вид тестера модификации HC6.2
Тестеры H3, H4, H5 аналогичны по конструкции тестеру HC6.2, имеют цветной сенсорный ЖК-дисплей в качестве панели управления и отображения результатов измерений. Толщина и диаметр таблетки измеряются одним измерителем линейных перемещений. Операции по тестированию таблеток выполняются в полуавтоматическом режиме. Вначале образец располагается стороной для измерения толщины и после измерения толщины образец вручную располагается стороной для измерения диаметра. Измерение диаметра совмещено с процессом измерения силы сжатия. Измеряемые параметры тестеров серии Н отображены в таблице 1.
Таблица 1
| Модификация | Сила сжатия | Диаметр | Ширина | Толщина |
| HC6.2 | + | + | + | - |
| H3 | + | + | + | - |
| H4 | + | + | + | + |
| H5 | + | + | + | + |
Результаты измерений отображаются на графическом сенсорном экране и могут быть распечатаны на принтере. Фотография общего вида тестеров модификаций Н3, Н4, Н5 представлена на рисунке 2.
Рисунок 2 - Общий вид тестеров модификаций H3, H4, H5
Тестеры серии P имеют 4 модификации: P2, P3, P4, P5. В отличие от тестеров серии Н тестеры серии Р имеют 20-ти секционный питатель карусельного типа, рассчитанный на 20 таблеток загрузки. Таблетки помещаются в карусель оператором, все последующие измерения выполняются автоматически. Измеряемые параметры отображены в таблице 2
Таблица 2
| Модификация | Сила сжатия | Диаметр | Толщина | Ширина | Масса |
| P2 | - | - | + | - | + |
| P3 | + | + | + | - | - |
| P4 | + | + | + | - | + |
| P5 | + | + | + | + | + |
Фотография общего вида тестеров серии P представлена на рисунке 3.
Тестеры серии UTS имеют 7 модификаций: UTS4.1, UTS4.1-Touch, UTS4.1-12F, UTS4.1-S10, UTS IP LR, UTS IP 65, UTS IP 65i.
Секционное загрузочное устройство позволяет производить одновременную загрузку до 1200 таблеток, затем измерения выполняются автоматически, включая формирование отчёта об измерениях. Все тестеры cерии UTS имеют съемный 20-ти секционный питатель карусельного типа для подачи таблеток. Модификации различаются:
- UTS4.1 - наличие мембранно-функциональной клавиатуры в качестве панели управления, системы транспортировки таблеток;
- UTS4.1-Touch - наличие цветного сенсорного ЖК дисплея в качестве панели управления, системы транспортировки таблеток;
- UTS 4.1-12F - наличие 12-ти позиционного магазина для подачи таблеток;
- UTS 4.1-S10 -наличие пылезащищенного корпуса;
- UTS IP LR - наличие системы очистки, класс защиты IP54, возможность работы в изоляторах;
- UTS IP65 - наличие полной защиты от проникновения пыли и случайного проникновения, защита от попадания струй воды, падающих под любым углом;
- UTS IP65i - наличие герметичного исполнения со встроенной системой мойки.
Тестеры укомплектованы встроенным программным обеспечением. Команды
интерфейса связи инициируют функции или изменение необходимых данных. Пользователи могут видеть контекст их текущей операции в любое время. Тестеры имеют возможность подключения к персональному компьютеру и (или) сетевому принтеру через EthernetLAN (TCP/IP). Результаты измерений отображаются на мониторе и могут быть распечатаны на принтере. Тестеры автоматически вычисляют тестовую статистику, статистические данные также могут отображаться в графическом формате.
Фотография общего вида тестеров cерии UTS представлена на рисунке 4.
UTS 4.1 UTS 4.1-Touch UTS 4.1-12F
m
| Место нанесения | ||
| знака поверки и | ||
| утверждения типа | ||
Рисунок 5 - Схема пломбировки от несанкционированного доступа
Замок
Пломбировка осуществляется с помощью ключа доступа и замка, расположенного на задней панели корпуса и ограничивающего возможность доступа к внутренним частям тестера.
Программное обеспечение (ПО) предназначено для управления режимами работы тестеров, для установки исходных данных перед измерениями, обработки и регистрации результатов измерений.
Идентификационные данные (признаки) ПО представлены в таблицах 3.1 и 3.2.
Таблица 3.1
| Идентифика | Значение | |
| ционные | Модификация | |
| данные (признаки) | P2, P3, P4, P5 | H3, H4, H5 |
| 1 | 2 | 3 |
| Идентифика ционное наименование ПО | ||
| Номер версии (идентификационный номер) ПО | 01.27 | 01.27 |
| Цифровой | 3DE10B35A216DBCF2615CB61D492 | 9E19BB034EB548DB454C1DAD36A |
| идентиф икатор ПО | A0B46B61E27D | C33F67C7D645B |
| Другие идентифика ционные данные | ||
| Идентификационные данные (признаки) | Значение | |||
| модификация | ||||
| HC6.2 | UTS4.1 UTS4.1-Touch UTS4.1-12F UTS 4.1-S10 | UTS IP LR UTS IP65 | UTS IP65i | |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер) ПО | 01.135 | 86.79 | 01.119 | 77.70 |
| Цифровой идентификатор ПО | - | - | - | - |
| Другие идентификационные данные | - | - | - | - |
Уровень защиты программного обеспечения тестеров в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует уровню «высокий».
представлены в таблице 4.
Таблица 4
| Серия | Н | Р | UTS | ||||||||
| Модификация | HC6.2 | H3 | H4 H5 | P3 | P2 | P4 | P5 | 4.1 4.1- Touch 4.1-12F 4.1-S10 | IP LR | IP65 | IP65i |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Диапазоны измерений | |||||||||||
| Сила сжатия, Н | от 4 до 400 (от 8 до 800) | от 4 до 400 (от 8 до 800) | от 4 до 400 (от 8 до 800) (от 0,4 до 40) | от 10 до 350 | |||||||
| Диаметр, мм | от 2 до 30 | от 1 до 60 | от 4 до 18 | от 3 до 18 (от 3 до 30) | от 3 до 18 | ||||||
| Толщина, мм | от 0-до 12,7 | от 1- до 60 | от 1 до 12 | от 1 до 17 | |||||||
| Масса, г | - | - | - | - | от 0,01 до 25 | от 0,01 до 50 | |||||
| Пределы допускаемой абсолютной погрешности измерений | |||||||||||
| Сила сжатия, Н | ±2 | ±2 | ±2 | ||||||||
| Диаметр, мм | ±0,05 | ±0,05 | ±0,05 | ±0,1 | ±0,05 | ||||||
| Толщина, мм | ±0,03 | - | ±0,05 | ||||||||
| Масса, мг | - | - | - | - | ±2 | ±2 | |||||
| Серия | Н | Р | UTS | ||||||||
| Модификация | HC6.2 | H3 | H4 H5 | P3 | P2 | P4 | P5 | 4.1 4.1-Touch 4.1-12F 4.1-S10 | IP LR | IP65 | IP65 i |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Г абаритные размеры тестера, мм | |||||||||||
| Высота | 120 | 102 | 185 | 530 | 540 | 500 | 755 | ||||
| Длина | 230 | 230 | 320 | 590 | 590 | 400 | 570 | ||||
| Ширина | 240 | 268 | 320 | 400 | 560 | 500 | 570 | ||||
| Масса тестера, кг | 7 | 7 | 15 | 40 | 40 | 40 | 110 | ||||
| Электропитание от сети переменного тока | от 100 до 240 В ±10 %, 50-60 Гц | ||||||||||
| Рабочие условия применения | |||||||||||
| Температура, °С | 20±5 | ||||||||||
| Относительная влажность, % | от 20 до 70 при отсутствии конденсата | ||||||||||
| Атмосферное давление, гПа | 960±100 | ||||||||||
| Интерфейс | USB интерфейс для принтера и компьютера, интерфейс LAN | ||||||||||
наносится на титульный лист руководства по эксплуатации в верхней левой части типографским способом и на заднюю панель тестера в виде наклейки.
В стандартный комплект входят следующие компоненты:
Таблица 5
| Наименование | Количество, шт. |
| 1 | 2 |
| Тестер | 1 |
| Калибровочная платформа | 1 |
| Сетевой шнур | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 64169-16 «Тестеры для определения прочности таблеток серии H, P, UTS. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 12.10.2015 г.
Эталоны, применяемые при поверке:
- Набор гирь, диапазон измерений от 1 мг до 100 г, КТ Е2 по ГОСТ OIML R 111-1-2009;
- Набор гирь, диапазон измерений от 1 до 10 кг, КТ М1 по ГОСТ OIML R 111-1-2009;
- Гири, номинальной массой 20 кг, КТ М1 по ГОСТ OIML R 111-1-2009;
- Меры длины концевые плоскопараллельные, диапазон измерений от 0,5 до 100 мм,
4 разряда по ГОСТ Р 8.763-2011
В соответствие с документами:
«Тестеры для определения прочности таблеток серии H. Руководство по эксплуатации». «Тестеры для определения прочности таблеток серии P. Руководство по эксплуатации». «Тестеры для определения прочности таблеток серии UTS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тестерам для определения прочности таблеток серии H, P, UTS
Технические документация условия фирмы изготовителя Kraemer Elektronik GmbH
| Зарегистрировано поверок | 77 |
| Поверителей | 4 |
| Актуальность данных | 23.11.2024 |
