Нагрузки электронные серии АКИП-1370 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы тока, электрической мощности).
Нагрузки электронные серии АКИП-1370 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы тока, электрической мощности).
| Номер в госреестре | 64174-16 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | АКИП-1370 |
| Изготовитель | "Iтесн Electronic Со., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 06.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нагрузки электронные серии АКИП-1370 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы тока, электрической мощности).
Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с возможностью установки в приборную стойку.
Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок.
Нагрузки изготавливают в следующих модификациях: АКИП-1370, АКИП-1370/1, АКИП-1370/2, АКИП-1371, АКИП-1372, АКИП-1372/1, АКИП-1373.
Модификации нагрузок отличаются максимальной электрической мощностью, диапазонами токов и напряжений, расположением входных клемм и органов управления.
Нагрузки обеспечивают работу в режимах стабилизации силы тока и напряжения, мощности и электрического сопротивления. Нагрузки серии АКИП-1373 имеют два режима работы - постоянного тока и переменного тока. Остальные модификации нагрузок имеют только один режим работы - постоянного тока.

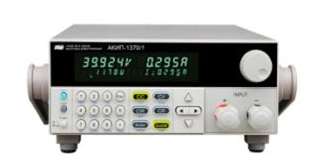

Внешний вид нагрузок представлен на рисунке 1. На рисунке 2 приведена схема пломбировки от несанкционированного доступа. На рисунке 3 приведена схема нанесения знака поверки. Пломбировка наносится на один из крепежных винтов на задней панели нагрузки.
Программное обеспечение (далее - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
нет данных |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
нет данных |
|
Примечание - номер версии ПО определяется по первым трем цифрам |
|
□
представлены в таблицах 2 - 8.
Таблица 2 - Основные метрологические характеристики нагрузок при работе в режиме стабилизации силы тока
|
Модификация |
Верхние пределы установки стабилизируемого значения силы тока 1пред, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы тока, А |
|
1 |
2 |
3 |
4 |
|
АКИП-1370 |
3 30 |
0,1 1 |
|
|
АКИП-1370/1 |
6 60 |
0,1 1 |
±(0,0005 • 1уст + 0,0005 • 1пред) |
|
АКИП-1370/2 |
3 15 |
0,1 1 |
|
|
АКИП-1371 |
12 120 |
1 10 |
|
|
АКИП-1372 |
3 6 12 24 |
1 1 1 1 |
±(0,0005 • 1уст + 0,001 • 1пред) |
|
30 |
10 |
±(0,001 • 1уст + 0,0015 • 1пред) |
|
|
АКИП-1372/1 |
3 30 |
0,1 1 |
±(0,0005 • 1уст + 0,0005 • 1пред) |
|
АКИП-1373 |
20 |
2 |
±(0,001 • 1уст + 0,002 • 1пред) |
|
Примечания |
|||
|
1 Для модификации АКИП-1373 параметры нормируются |
в режимах постоянного тока и |
||
|
переменного тока частотой от 45 до 450 Гц, среднеквадратическое значение |
|||
|
2 Для модификации АКИП-1373 минимальное значение напряжения на нагрузке 50 В - в |
|||
|
режиме переменного тока, 10 В - в режиме постоянного тока, максимальное значение |
|||
|
напряжения на нагрузке 420 В среднеквадратическое значение или 600 В амплитудное значение, минимальное значение тока в нагрузке 0,1 А |
|||
|
3 1уст - установленное стабилизируемое значение силы тока в нагрузке, А |
|||
|
4 1прЕд - значение верхнего предела установки, стабилизируемого значения силы тока в нагрузке, А |
|||
|
стабилизации нап |
ряжения |
||
|
Модификация |
Верхние пределы установки стабилизируемого значения напряжения иПРЕД, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения, В |
|
1 |
2 |
3 |
4 |
|
АКИП-1370 |
18 |
1 |
±(0,0005 • иУСТ + 0,0002 • иПРЕД) |
|
120 |
10 |
±(0,0005 • иУСТ + 0,00025 • иПРЕД) |
|
|
АКИП-1370/1 |
18 |
1 |
±(0,0005 • иУСТ + 0,0002 • иПРЕД) |
|
120 |
10 |
±(0,0005 • иУСТ + 0,00025 • иПРЕД) |
|
|
АКИП-1370/2 |
50 |
1 |
±(0,0005 • иУСТ + 0,0002 • иПРЕД) |
|
500 |
10 |
±(0,0005 • иУСТ + 0,00025 • иПРЕД) |
|
|
АКИП-1371 |
18 |
1 |
±(0,0005 • иУСТ + 0,0002 • иПРЕД) |
|
120 |
10 |
±(0,0005 • иУСТ + 0,00025 • иПРЕД) |
|
|
АКИП-1372 |
18 |
1 |
±(0,0005 • иУСТ + 0,0002 • иПРЕД) |
|
500 |
10 |
±(0,0005 • иУСТ + 0,00025 • иПРЕД) |
|
|
АКИП-1372/1 |
50 |
1 |
±(0,00025 • иУСТ + 0,0005 • иПРЕД) |
|
500 |
10 |
±(0,00025 • иУСТ + 0,0005 • иПРЕД) |
|
|
АКИП-1373 |
600 |
10 |
±(0,002 • иУСТ + 0,002 • иПРЕД) |
|
Примечания 1 Для модификаций АКИП-1370, АКИП-1370/1, АКИП-1370/2, АКИП-1371, АКИП-1372, АКИП-1372/1 минимальное значение напряжения на нагрузке 0,1 В 2 Для модификации АКИП-1373 параметры нормируются в режиме постоянного тока; минимальное значение напряжения на нагрузке 10 В - в режиме постоянного тока 3 Uycr - установленное стабилизируемое значение напряжения на нагрузке, В 4 иПРЕД - значение верхнего предела установки стабилизируемого напряжения на нагрузке, В |
|||
Таблица 4 - Основные метрологические характеристики нагрузок при работе в режиме
стабилизации электрической мощности
|
Модификация |
Верхние пределы установки РПРЕд, Вт |
Разрешение, мВт |
Пределы допускаемой абсолютной погрешности установки стабилизируемого значения мощности, Вт |
|
1 |
2 |
3 |
4 |
|
АКИП-1370 |
300 |
10 |
±(0,001 • Руст + 0,001 • Рпред) |
|
АКИП-1370/1 |
300 |
10 |
±(0,001 • Руст + 0,001 • Рпред) |
|
АКИП-1370/2 |
300 |
10 |
±(0,001 • Руст + 0,001 • Рпред) |
|
АКИП-1371 |
600 |
10 |
±(0,002 • Руст + 0,002 • Рпред) |
|
АКИП-1372 |
100 600 |
1 100 |
±(0,01 • Руст + 0,001 • Рпред) |
|
АКИП-1372/1 |
750 |
10 |
±(0,002 • Руст + 0,002 • Рпред) |
|
1 |
2 |
3 |
4 |
|
АКИП-1373 |
1800 |
400 |
±(0,005 • Руст + 0,005 • Рпред) |
Примечания
1 Для модификации АКИП-1372 минимальные значения напряжения на нагрузке и тока в нагрузке > 10 % от верхнего предела установки
2 Для модификации АКИП-1373 параметры нормируются в режимах постоянного тока и переменного тока частотой от 45 до 450 Гц
3 Для модификации АКИП-1373 минимальное значение напряжения на нагрузке 50 В - в режиме переменного тока, 10 В - в режиме постоянного тока, максимальное значение напряжения на нагрузке 420 В среднеквадратическое значение или 600 В амплитудное значение
4 Руст - установленное стабилизируемое значение мощности в нагрузке, Вт
5 РПРЕд - значение верхнего предела установки стабилизируемого значения мощности в нагрузке, Вт_
Таблица 5 - Основные метрологические характеристики нагрузок при измерении силы тока
|
Модификация |
Верхние пределы измерений, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности измерений, А |
|
1 |
2 |
3 |
4 |
|
АКИП-1370 |
3 30 |
0,1 1 |
|
|
АКИП-1370/1 |
6 60 |
0,1 1 |
±(0,0005 • 1изм + 0,0005 • 1пред) |
|
АКИП-1370/2 |
3 15 |
0,1 1 |
|
|
АКИП-1371 |
12 120 |
1 10 |
|
|
3 |
1 |
||
|
АКИП-1372 |
6 12 24 |
1 1 1 |
±(0,001 • 1изм + 0,001 • 1пред) |
|
30 |
10 |
±(0,002 • 1изм + 0,0015 • 1пред) |
|
|
АКИП-1372/1 |
3 30 |
0,1 1 |
±(0,0005 • 1изм + 0,0005 • 1пред) |
|
АКИП-1373 |
20 |
1 |
±(0,001 • 1изм + 0,002 • 1пред) |
|
Примечания 1 Для модификации АКИП-1373 параметры нормируются в режимах постоянного тока и переменного тока частотой от 45 до 450 Гц, среднеквадратическое значение 2 1Изм - значение силы тока, измеренное нагрузкой, А 3 1прЕд - значение предела измерений силы тока, А |
|||
Таблица 6 - Основные метрологические характеристики нагрузок при измерении напряжения
|
модификация |
Верхние пределы измерений UпРЕД, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности измерений, В |
|
1 |
2 |
3 |
4 |
|
АКИП-1370 |
18 |
0,1 |
±(0,00025 • Цизм + 0,00052 • Ипред) |
|
120 |
1 |
±(0,00025 • Цизм + 0,00025 • Ипред) |
|
1 |
2 |
3 |
4 |
|
АКИП-1370/1 |
18 |
1 |
±(0,00025 • Иизм + 0,00025 • Ипред) |
|
120 |
10 |
±(0,00025 • Иизм + 0,00025 • Ипред) |
|
|
АКИП-1370/2 |
50 |
1 |
±(0,00025 • Иизм + 0,00025 • Ипред) |
|
500 |
10 |
±(0,00025 • Иизм + 0,00025 • Ипред) |
|
|
АКИП-1371 |
18 |
1 |
±(0,00025 • Иизм + 0,00025 • Ипред) |
|
120 |
10 |
±(0,00025 • Иизм + 0,00025 • Ипред) |
|
|
АКИП-1372 |
18 |
1 |
±(0,0002 • Иизм + 0,0002 • Ипред) |
|
500 |
10 |
±(0,0002 • Иизм + 0,00025 • Ипред) |
|
|
АКИП-1372/1 |
50 |
1 |
±(0,00025 • Иизм + 0,00025 • Ипред) |
|
500 |
10 |
±(0,00025 • Иизм + 0,00025 • Ипред) |
|
|
АКИП-1373 |
600 |
10 |
±(0,001 • Иизм + 0,001 • Ипред) |
|
Примечания 1 Для модификации АКИП-1373 параметры нормируются в режимах постоянного тока и переменного тока частотой от 45 до 450 Гц, среднеквадратическое значение 2 Для модификации АКИП-1373 максимальное значение напряжения на нагрузке 420 В среднеквадратическое значение или 600 В амплитудное значение 3 Иизм - значение напряжения, измеренное нагрузкой, В 4 Ипред - значение предела измерений напряжения, В |
|||
Таблица 7 - Основные метрологические характеристики нагрузок при измерении мощности
|
Модификация |
Верхние пределы измерений РпрЕд, Вт |
Разрешение, мВт |
Пределы допускаемой абсолютной погрешности измерений, Вт |
|
1 |
2 |
3 |
4 |
|
АКИП-1370 |
300 |
10 |
±(0,001 • Ризм + 0,001 • Рпред) |
|
АКИП-1370/1 |
300 |
10 |
±(0,001 • Ризм + 0,001 • Рпред) |
|
АКИП-1370/2 |
300 |
10 |
±(0,001 • Ризм + 0,001 • Рпред) |
|
АКИП-1371 |
600 |
10 |
±(0,002 • Ризм + 0,002 • Рпред) |
|
АКИП-1372 |
100 600 |
1 100 |
±(0,01 • Ризм + 0,001 • Рпред) |
|
АКИП-1372/1 |
750 |
10 |
±(0,002 • Ризм + 0,002 • Рпред) |
|
АКИП-1373 |
1800 |
100 |
±(0,005 • Ризм + 0,005 • Рпред) |
|
Примечания 1 Для модификации АКИП-1372 минимальные значения напряжения на нагрузке и тока в нагрузке > 10 % от верхнего предела установки 2 Ризм - значение мощности, измеренное нагрузкой, Вт 3 РпрЕд - значение предела измерений мощности, Вт |
|||
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Габаритные размеры (ширинахвысотахглубина), не более, мм: - модификации АКИП-1370, АКИП-1370/1, АКИП-1370/2 |
215x88x255 |
|
- модификация АКИП-1371 |
215x88x454 |
|
- модификация АКИП-1372 |
439x88x459 |
|
- модификация АКИП-1372/1 |
439x133x580 |
|
- модификация АКИП-1373 |
482x133x600 |
|
Масса, не более, кг: - модификации АКИП-1370, АКИП-1370/1, АКИП-1370/2 |
5,5 |
|
- модификация АКИП-1371 |
8 |
|
- модификация АКИП-1372 |
13 |
|
- модификация АКИП-1372/1 |
15 |
|
- модификация АКИП-1373 |
25 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота питающей сети, Гц |
50; 60 |
|
Нормальные условия применения: - температура окружающего воздуха, °С |
от плюс 15 до плюс 25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха1), °С |
от 0 до плюс 40 |
|
- относительная влажность воздуха (при температуре 25 °С), % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Примечание 1) - Погрешность нормируется в диапазоне температуры окружающего воздуха |
|
|
от плюс 15 до плюс 25 °С. |
|
наносится на передней панели нагрузки методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность нагрузок приведена в таблице 9.
Таблица 9 - Комплектность нагрузок
|
Наименование и обозначение |
Количество, шт. |
|
1 |
2 |
|
Нагрузка |
1 |
|
Кабель питания |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверкаосуществляется по документу РТ-МП-3151-551-2016 |
«Нагрузки электронные серии |
АКИП-1370. Методика поверки», утвержденному ФБУ «Ростест-Москва» 09.03.2016 г. Знак поверки представляет собой наклейку, наносящуюся на боковую панель корпуса нагрузки.
Средства поверки:
- источники питания постоянного тока программируемые серии Genesys (мощностью от 0,75 до 5 кВт) (Госреестр № 46742-11);
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12, 3 разряд по ГОСТ 8.027-2001);
- шунты токовые PCS-71000 (Госреестр № 61767-15, 3 разряд по ГОСТ Р 8.764-2011);
- источники питания серии АКИП-1202 (Госреестр № 63132-16).
приведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к нагрузкам электронным серии АКИП-1370
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
1-10-16 - 30 А.
3 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4 Приказ Росстандарта от 15 февраля 2016 г. №146. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
