| Номер в госреестре | 64180-16 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | ИС-2-АГАТ |
| Изготовитель | ОАО Гаврилов-Ямский машиностроительный завод "АГАТ", г.Гаврилов-Ям |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы программно-технические ИС-2-АГАТ (далее - ПТК) предназначены для измерения силы и напряжения постоянного тока, частоты, сопротивления, напряжения разбалансировки мостовых резистивных датчиков совместно с датчиком крутящего момента и датчиком силы, а также для преобразования входных аналоговых сигналов в цифровые значения физических величин.
Принцип действия ПТК основан на измерении входных аналоговых сигналов, поступающих с первичных измерительных преобразователей (далее - ПИП), с последующим преобразованием конкретной физической величины в цифровой сигнал по индивидуальной функции преобразования, поступающий в АЦП, с последующим вычислением по заданной программе значения измеряемой физической величины.
Функционально ПТК состоит из следующих измерительных каналов (ИК):
- ИК напряжения постоянного тока, соответствующего значениям давления газа и жидкостей, крутящего момента силы, а также других первичных преобразователей с аналоговым выходом соответствующих диапазону от минус 10 до плюс 10 В;
- ИК частоты электрических сигналов, соответствующей значениям частоты вращения вала двигателя, а также других первичных преобразователей с аналоговым выходом соответствующих диапазону от 0 до 29 кГц;
- ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями (термопарами), силы тока, измеряемой измерительными шунтами, а также других первичных преобразователей с аналоговым выходом, соответствующих диапазону от минус 25 до плюс 75 мВ;
- ИК силы постоянного тока, соответствующие массовому расходу топлива и параметрам окружающей среды в боксе (температура, влажность), а также других первичных преобразователей с аналоговым выходом, соответствующих диапазону от 0 до 20 мА;
- ИК электрического сопротивления постоянному току, соответствующего значениям температур термопреобразователей сопротивления, а также других первичных преобразователей с аналоговым выходом соответствующих диапазону от 0 до 250 Ом;
- ИК электрического сопротивления постоянному току, соответствующего дополнительному каналу термопреобразователей сопротивления, соответствующих диапазону измерения сопротивления от 0 до 100 Ом;
- ИК напряжения постоянного тока, предназначенные для измерения значений напряжения постоянного тока на аккумуляторных батареях и в бортовой сети, а также других первичных преобразователей с аналоговым выходом, соответствующих диапазону от 0 до 20 В;
- ИК напряжения постоянного тока положительной и отрицательной полярности предназначенных для подключения тензометрических датчиков.
Конструктивно ПТК представляет собой распределительный шкаф с различными входными и выходными каналами, конфигурируемыми пользователем. Измеренный сигнал преобразуется аналогово-цифровым преобразователем (АЦП) в цифровой код, регистрируемый ПК, с последующим вычислением физической величины по индивидуальной функции преобразования ИК. Интерфейс связи с ПК представляет собой высокоскоростную шину с интерфейсом IEEE1394.

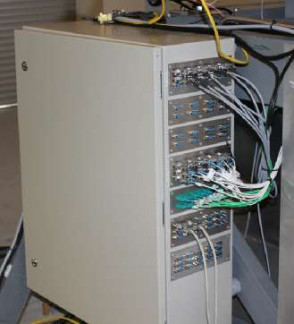

Внешний вид ПТК и рабочего места оператора, с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа указан на рисунке 1.
Рисунок 1 - Внешний вид ПТК и автоматизированного рабочего места оператора с указанием
мест пломбировки и нанесения знака поверки
ПТК функционирует под управлением специализированного программного обеспечения (ПО) «СПРУТ/W», которое выполняет следующие основные функции:
- подготовка к проведению измерений, тестирование ИК;
- регистрация, обработка и протоколирование результатов измерений;
- визуализация результатов измерений в цифровом и графическом представлении в темпе эксперимента.
ПО работает в среде операционной системы «Windows».
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения ПТК
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения |
| Внешнее | «СПРУТ/W - СПО» | Не ниже 6.0 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики ПТК
| Наименование характеристики | Значение |
| Количество каналов измерения частоты | 8 |
| Диапазон измерения частоты, кГц | От 0 до 29 |
| Пределы допускаемой приведенной погрешности измерения частоты, %1 | ±0,2 |
| Количество каналов измерения силы постоянного тока (по каналу измерения массового расхода топлива и параметров окружающей среды) | 20 |
| Диапазон измерения силы постоянного тока (по каналу измерения массового расхода топлива и параметров окружающей среды), мА | От 0 до 20 |
| Пределы допускаемой приведенной погрешности измерения силы постоянного тока (по каналу измерения массового расхода топлива и параметров окружающей среды), %1 | ±0,2 |
| Количество каналов измерения напряжения постоянного тока (по каналу измерения давления газа и жидкостей, крутящего момента силы) | 20 |
| Диапазоны измерения напряжения постоянного тока (по каналу измерения давления газа и жидкостей, крутящего момента силы), В | От минус 10 до плюс 10 |
| Пределы допускаемой приведенной погрешности измерения напряжения постоянного тока (по каналу измерения давления газа и жидкостей, крутящего момента силы), %1 | ±0,2 |
| Количество каналов измерения напряжения постоянного тока (по каналу измерения температуры) | 16 |
| Диапазоны измерения напряжения постоянного тока (по каналу измерения температуры), мВ | От минус 25 до плюс 75 |
| Пределы допускаемой приведенной погрешности измерения напряжения постоянного тока (по каналу измерения температуры), %1 | ±0,2 |
| Количество каналов измерения напряжения постоянного тока (по каналу измерения напряжения на аккумуляторных батареях и бортовой сети) | 4 |
| Диапазоны измерения напряжения постоянного тока (по каналу измерения напряжения на аккумуляторных батареях и бортовой сети), В | От 0 до 20 |
| Пределы допускаемой приведенной погрешности измерения напряжения постоянного тока (по каналу измерения напряжения на аккумуляторных батареях и бортовой сети), %1 | ±0,2 |
| Количество каналов измерения электрического сопротивления постоянному току (по каналу термопреобразователей сопротивления) | 18 |
| Диапазоны измерения электрического сопротивления постоянному току (по каналу термопреобразователей сопротивления), Ом | От 0 до 250 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной погрешности измерения электрического сопротивления постоянному току (по каналу термопреобразователей сопротивления), %1 | ±0,2 |
| Количество дополнительных каналов измерения электрического сопротивления (по каналу термопреобразователей сопротивления) | 1 |
| Диапазоны измерения электрического сопротивления постоянному току (по дополнительному каналу термопреобразователей сопротивления), Ом | От 0 до 100 |
| Пределы допускаемой приведенной погрешности измерения электрического сопротивления постоянному току (по дополнительному каналу термопреобразователей сопротивления), %1 | ±0,2 |
| Количество каналов измерения напряжения постоянного тока положительной и отрицательной полярности (по каналу тензометрических датчиков) | 4 |
| Диапазоны измерения напряжения постоянного тока положительной и отрицательной полярности (по каналу тензометрических датчиков), В | От 10-6 до 0,08 |
| Пределы допускаемой приведенной погрешности измерения напряжения постоянного тока положительной и отрицательной полярности (по каналу тензометрических датчиков), % | ±0,2 |
| Рабочие условия применения - температура, °С - относительная влажность, % - атмосферное давление, кПа | От 0 до плюс 55 От 20 до 80 без конденсации От 96 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Срок службы до списания, лет, не менее | 10 |
| Г абаритные размеры (ширина х высота х глубина), мм, не более | 215x464x320 |
| Масса, кг, не более | 8,2 |
| Примечания 1 Погрешности нормированы как приведенные к верхнему значению диапазона измерения. 2 Погрешности нормированы как приведенные к измеряемому значению. | |
наносится на титульный лист паспорта типографским способом, а на ПТК клеится наклейка с изображением знака утверждения типа.
Комплект поставки представлен в таблице 3.
Таблица 3
| Наименование | Кол-во |
| Комплекс программно-технический ИС-2-АГАТ (зав.№№ 001, 002, 003, 004, 005) | 5 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 5 экз. |
осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Общие требования к методике поверки».
Основные средства поверки:
Калибратор универсальный 9100, Госреестр № 25985-09.
Методика (методы) измерений приведены в документе «Комплексы программнотехнические ИС-2-АГАТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим ИС-2-АГАТ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»
Техническая документация изготовителя.
