| Номер в госреестре | 64181-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ |
| Изготовитель | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 06.06.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Встроенные трансформаторы тока ТВ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки (обмоткой трансформатора служит высоковольтный ввод выключателя силового трансформатора или линейный ввод, а также высоковольтный кабель) трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Для получения различных коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений.
Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока.
Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного
провода.
Стороны трансформатора, соответствующие линейным выводам первичной цепи, обозначены Л1 и Л2 (либо только Л1 или Л2). Трансформатор снабжен табличкой с указанием основных технических данных и предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.
Трансформаторы наружной установки выпускаются в литом корпусе, выполненном из изоляционного материала. Литой корпус обеспечивает защиту обмотки от климатических и механических воздействий. На корпусе расположены табличка технических данных и выводы вторичной обмотки. Выводы вторичной обмотки закрыты защитной крышкой, которая предусматривает возможность пломбирования.
Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток, габаритными размерами, массой, наружной изоляцией, вариантами крепления. Структура обозначения трансформаторов приведена в таблице 1.

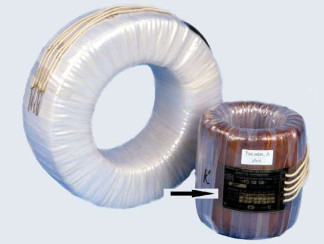

Общий вид трансформаторов тока ТВ представлен на рисунке 1 - 2.
Таблица 1 - Структура обозначения трансформаторов тока ТВ
Т В - Х - Х - Х - Х - Х - Х / Х Х Х
_Категория размещения по ГОСТ 15150_
Климатическое исполнение по
_ГОСТ 15150 _
Номинальный вторичный ток (при наличии нескольких вторичных токов указывают все
_значения через тире или дробь), А_
Номинальный первичный ток (при наличии у трансформатора нескольких первичных витков
_указывают все значения через тире или дробь), А
Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывается
_класс точности каждой через дробь)_
Количество вторичных обмоток (только для
_трансформаторов с несколькими обмотками) шт.
Вариант конструктивного исполнения (при его наличии обозначается арабскими или римскими _цифрами)_
Номер конструктивного исполнения
Номинальное напряжение ввода, кВ
Встроенный
Трансформатор тока
Таблица 2 - Трансформаторы тока ТВ-10
| Наименование параметра | Значение |
| Класс напряжения ввода, кВ | 10 |
| Номинальный первичный ток, А | от 50 до 8000 |
| Номинальный вторичный ток, А | 1; 5 |
| Частота, Гц | 50; 60 |
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3; 10 5P;10P |
| Нижний предел вторичной нагрузки, В-А, для трансформаторов классов точности 0,2S; 0,2; 0,5S | 1 |
| Номинальная вторичная нагрузка, В-А, | от 20 до 30 |
| Масса, кг | от 5 до 20 |
Таблица 3 - Трансформаторы тока ТВ-35
| Наименование параметра | Значение |
| Класс напряжения ввода, кВ | 35 |
| Номинальный первичный ток, А | от 50 до 4000 |
| Номинальный вторичный ток, А | 1; 5 |
| Частота, Гц | 50; 60 |
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3; 10 5P;10P |
| Нижний предел вторичной нагрузки, В-А, для трансформаторов классов точности 0,2S; 0,2; 0,5S | 1 |
| Номинальная вторичная нагрузка, В-А, | от 1 до 50 |
| Масса, кг | от 0,2 до 35 |
Таблица 4 - Трансформаторы тока ТВ-110
| Наименование параметра | Значение |
| Класс напряжения ввода, кВ | 110 |
| Номинальный первичный ток, А | от 75 до 3000 |
| Номинальный вторичный ток, А | 1; 2; 5 |
| Частота, Гц | 50; 60 |
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3; 10 5P;10P |
| Наименование параметра | Значение |
| Нижний предел вторичной нагрузки, В-А, для трансформаторов классов точности 0,2S; 0,2; 0,5S | 1 |
| Номинальная вторичная нагрузка, В-А, | от 5 до 100 |
| Масса, кг | от 15 до 150 |
Таблица 5 - Трансформаторы тока ТВ-220
| Наименование параметра | Значение |
| Класс напряжения ввода, кВ | 220 |
| Номинальный первичный ток, А | от 100 до 3000 |
| Номинальный вторичный ток, А | 1; 5 |
| Частота, Гц | 50; 60 |
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3; 10 5P;10P |
| Нижний предел вторичной нагрузки, В-А, для трансформаторов классов точности 0,2S; 0,2; 0,5S | 1 |
| Номинальная вторичная нагрузка, В-А, | от 10 до 100 |
| Масса, кг | от 35 до 200 |
Таблица 6 - Трансформаторы тока ТВ-330
| Наименование параметра | Значение |
| Класс напряжения ввода, кВ | 330 |
| Номинальный первичный ток, А | от 500 до 3000 |
| Номинальный вторичный ток, А | 1 |
| Частота, Гц | 50; 60 |
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3; 10 5P;10P |
| Нижний предел вторичной нагрузки, В-А, для трансформаторов классов точности 0,2S; 0,2; 0,5S | 1 |
| Номинальная вторичная нагрузка, В-А, | от 30 до 100 |
| Масса, кг | от 20 до 50 |
Таблица 7 - Трансформаторы тока ТВ-500
| Наименование параметра | Значение |
| Класс напряжения ввода, кВ | 500 |
| Номинальный первичный ток, А | от 500 до 1000 |
| Номинальный вторичный ток, А | 5 |
| Наименование параметра | Значение |
| Частота, Гц | 50; 60 |
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3; 10 5P;10P |
| Нижний предел вторичной нагрузки, В-А, для трансформаторов классов точности 0,2S; 0,2; 0,5S | 1 |
| Номинальная вторичная нагрузка, В-А, | от 50 до 100 |
| Масса, кг | от 35 до 70 |
Таблица 8 - Трансформаторы тока ТВ-750
| Наименование параметра | Значение |
| Класс напряжения ввода, кВ | 750 |
| Номинальный первичный ток, А | от 500 до 1000 |
| Номинальный вторичный ток, А | 5 |
| Частота, Гц | 50; 60 |
| Класс точности вторичных обмоток по ГОСТ 7746: для измерений для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3; 10 5P;10P |
| Нижний предел вторичной нагрузки, В-А, для трансформаторов классов точности 0,5S | 1 |
| Номинальная вторичная нагрузка, В-А, | от 50 до 100 |
| Масса, кг | от 50 до 200 |
| Рабочие условия применения трансформаторов: -температура окружающего воздуха, °С | от-60 до +60 |
Примечания
1 Требуемые параметры оговариваются при заказе.
2 Трансформаторы класса точности 3, с указанной предельной кратностью, могут использоваться как защитные класса точности 10Р с той же самой номинальной предельной кратностью. Трансформаторы классов точности 0,5 и 1, с указанной номинальной предельной кратностью, могут использоваться как защитные класса точности 5Р или 10Р с той же самой номинальной предельной кратностью. Если номинальная предельная кратность не указана, то трансформаторы как защитные использоваться не могут.
3 Для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 и 200 % номинального первичного тока не выходят из пределов допускаемых погрешностей для 120 % номинального первичного тока.
Средний срок службы трансформаторов - 30 лет.
Средняя наработка до отказа - 40 • 105 ч.
наносят на табличку технических данных методом термотрансферной печати (методом рельефного изображения - для трансформаторов наружной установки), на титульный лист паспорта типографским способом.
трансформатор, шт. - 1;
паспорт - 1;
руководство по эксплуатации (РЭ) - 1;
комплект деталей для пломбирования
вторичных обмоток для измерений - по количеству обмоток;
Примечание: для трансформаторов, с выводами вторичных обмоток из гибкого многожильного провода, детали для пломбирования вторичных обмоток для измерений в комплект поставки не входят.
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Перечень основных средств, применяемых при поверке:
Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, Госреестр СИ № 19457- 00; Трансформаторы тока измерительные лабораторные ТТИ-100, Госреестр СИ № 29922-05; Прибор сравнения КНТ-03. Госреестр СИ № 24719-03.
Знак поверки наносится на трансформатор (в соответствии с рисунком 1и 2)
Руководство по эксплуатации на каждую модификацию.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВ
1 ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2 ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
3 ГОСТ 8.550-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
4 Технические условия ТУ16-2004 ОГГ.671 237.049 ТУ «Трансформаторы тока ТВ».
| Зарегистрировано поверок | 5019 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
