| Номер в госреестре | 64187-16 |
| Наименование СИ | Установки контроля радиоактивного загрязнения персонала атомных станций |
| Обозначение типа СИ | РЗС-05А |
| Изготовитель | Акционерное общество «Научно-производственный центр «АСПЕКТ» им. Ю.К.Недачина» (АО «НПЦ «АСПЕКТ»), Московская обл.,г.о. Дубна, г. Дубна |
| Год регистрации | 2016 |
| Срок свидетельства | 16.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки контроля радиоактивного загрязнения персонала атомных станций РЗС-05А (далее - установки) предназначены для:
- измерений плотности потока бета-излучающих радионуклидов;
- обнаружения гамма- излучающих радионуклидов.
Конструктивно установки состоят из блока детектирования БДК-04-1 (далее -БДК-04-1) и блока локального контроллера БЛК-01М (далее - БЛК-01М).
Принцип работы установок основан на регистрации бета- и гамма-излучения в чувствительном объеме детектора. Скорость счета, с помощью программного обеспечения, преобразуется в величину плотности потока бета-частиц и скорости счета от гамма-излучающих нуклидов.
Обмен информацией между БДК-04-1 и БЛК-01М осуществляется по магистральному последовательному каналу с интерфейсом RS-485.
БЛК-01М осуществляет функции управления работой установки: сбор и отображение данных, полученных от БДК-04-1, выдачу световой и звуковой сигнализации, задание команд управления и др.
Установки имеют режимы поиска и измерений характеристик бета- и гамма-излучающих источников излучения. Поисковый режим работы предназначен для обследования одежды (тела) персонала и обнаружения радионуклидного загрязнения. Для выдачи сигнализации на БДК-04-1 и БЛК-01М установлен зуммер, также на БЛК-01М установлены лампы сигнализации. Переход в режим измерений выполняется нажатием кнопки «ИЗМЕРЕНИЕ» на БДК-04-1.
Проведение измерений в смешанных полях бета-гамма-излучения выполняют в два этапа с применением защитного экрана из состава установки.
При наличии соответствующей методики измерений, аттестованной в установленном порядке, установка может быть откалибрована в единицах поверхностной активности (Бк/см2) для контроля поверхностной активности (загрязненности) бета-излучающим радионуклидом при строго определенных условиях - фиксированной геометрии измерений и конкретного бета-излучающего радионуклида.
Установка может использоваться для контроля загрязнения кожных покровов тела, спецодежды и других средств индивидуальной защиты персонала на различных радиологических объектах, радиохимических производствах, на атомных станциях, а также широким кругом потребителей, которые по роду своей деятельности связаны с контролем радиационного загрязнения.

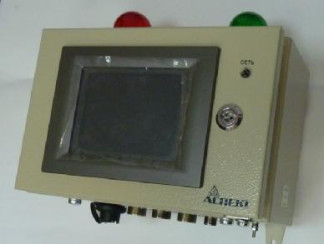

Внешний вид составных частей установки, места пломбировки от несанкционированного доступа и размещения знака утверждения типа приведены на рисунке 1, схема использования установки приведена на рисунке 2.
Место размещения знака утверждения типа
Блок детектирования БДК-04-1
Программное обеспечение (далее - ПО) состоит из встроенного ПО, записанного в постоянное запоминающее устройство (далее - ПЗУ) составных частей установки:
- ПО, записанное в ПЗУ БДК-04-1 в виде программного кода вместе с градуировочными коэффициентами и константами и предназначенное для расчёта и вывода измеренных значений плотности потока бета-частиц, выдачи управляющих сигналов на сигнализацию, и т.п.
- ПО, записанное в БЛК-01М в виде программного кода и предназначенное для считывания измерительной информации с БДК-04-1 и отображения на БЛК-01М.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ББК-0Х-400НЕХ |
| BLK01M.EXE | |
| Номер версии (идентификационный номер) ПО | 4.0 |
| 1.0 | |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Идентификационное наименование и номер версии ПО указывается в паспортах на БДК-04-1 и БЛК-01М.
ПО можно идентифицировать при работе программы. Производителем не предусмотрен иной способ идентификации ПО.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений плотности потока бета-частиц, мин-1 •см-2 * | от 1 до 3 104 |
| Диапазон энергий бета-излучения, МэВ | от 0,1 до 3,5 |
| Диапазон энергий гамма-излучения, МэВ | от 0,05 до 3,0 |
| Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц, % * | ±(15+20/ф), где ф - измеренное значе--1 -2 ние в мин •см |
| Чувствительность к бета-излучению источника 90Sr+90Y в геометрии СО, (имп/с)/(част/с), не менее** | 0,25 |
| 36 Чувствительность к бета-излучению источника Cl (массовая толщина герметизирующего покрытия не более 600 мкг/см ), (имп/с)/(част/с), не менее** | 0,35 |
| Чувствительность к бета-излучению источника 60Co (массовая толщина герметизирующего покрытия не более 350 мкг/см2), (имп/с)/(част/с), не менее** | 0,10 |
| Чувствительность к гамма-излучению источника 137Cs в геометрии ОСГИ, (имп/с)/(кБк), не менее*** | 10 |
| Порог обнаружения источника 137Cs в геометрии ОСГИ, кБк, не менее**** | 1 |
| Пределы допускаемой дополнительной погрешности измерений плотности потока бета-частиц при изменении температуры воздуха от нормальной на каждые 10 °С, % | ±5 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой дополнительной погрешности измерений плотности потока бета-частиц при влажности воздуха до 95 % и температуре 35 °С, % | ±10 |
| Время установления рабочего режима, мин, не более | 5 |
| Нестабильность измерений за 24 часа непрерывной работы (после установления рабочего режима), % | ± 7 |
| Неравномерность чувствительности к бета-излучению нуклидов 90Sr+90Y по площади поверхности детектора, % | ± 1 |
| Режим работы установки | непрерывный круглосуточный |
| Питание от сети переменного тока: - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 47 до 51 |
| - коэффициент гармоник, %, не более | 5 |
| Потребляемая мощность, В • А, не более | 20 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 15 |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность воздуха при температуре 25 °С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 5 до 50 |
| - относительная влажность воздуха при температуре 35 °С, %: | до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| * - в условиях поверхностного источника бета-излучения радионуклидов 90Sr+90Y и фоновых значений не более 5,0 с-1 **-активная поверхность источника на защитной решетке детектора, фоновые значения не более 5,0 с-1. *** - активная поверхность источника на защитной решетке детектора. **** - активная поверхность источника на защитной решетке детектора, уровень гамма-фона не более 0,15 мкЗв/ч. | |
Г абаритные размеры и масса составных частей установок приведены в таблице 3.
Таблица 3
| Наименование | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более |
| Блок локального контроллера БЛК-01М | 172 х 300 х 284 | 6,7 |
| Блок детектирования БДК-04-1 | 104 х 120 х 317 | 1,1 |
| Кронштейн | 230 х 128 х 146 | 1,1 |
наносится на титульный лист формуляра ДЦКИ.412125.019ФО типографским способом или специальным штемпелем и на заднюю (боковую) стенку БДК-04-1 методом сеткографии или путем приклеивания шильдика.
Комплект поставки приведен в таблице 4.
Таблица 4
| Наименование | Обозначение | Количе ство | Примеча ние |
| Установки контроля радиоактивного загрязнения персонала атомных станций РЗС-05 А в составе | ДТТКИ 412125 019 | ||
| - блок локального контроллера БЛК-01М | ДЦКИ.425681.022 | 1 | |
| - блок детектирования БДК-04-1 | ДТЦКИ 412125 014 | 1 | |
| - кронштейн | ДТЦКИ 301421 082 | 1 | |
| Комплект ЗИП согласно ведомости | ДЦКИ.412125.019ЗИ | 1 | |
| Экран защитный (из комплекта ЗИП) | 1 | ||
| Комплект эксплуатационных документов согласно ведомости ДЦКИ.412125.019ВЭ | 1 | ||
| Ведомость эксплуатационных документов | ДЦКИ.412125.019ВЭ | 1 | |
| Свидетельство о первичной поверке | 1 | ||
| Упаковка | ДЦКИ.412915.147 | 1 |
осуществляется в соответствии с документом ДЦКИ.412125.019РЭ «Установка контроля радиоактивного загрязнения персонала атомных станций РЗС-05А. Руководство по эксплуатации», раздел 6, утвержденным ФГУП «ВНИИФТРИ» 22.10.2015 г.
Основные средства поверки:
- источники радионуклидные бета-излучения метрологического назначения закрытые типа С0 (Регистрационный № 61305-15), активность от 5 до 105 Бк, пределы допускаемой относительной погрешности воспроизведения ±6 %;
- источники радионуклидные гамма-излучения типа ИМН-Г (Регистрационный
2 4
№ 44591-10), активность 10 ^ 10 Бк, пределы допускаемой относительной погрешности воспроизведения активности ±6 %.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Установка контроля радиоактивного загрязнения персонала атомных станций РЗС-05А. Руководство по эксплуатации ДЦКИ.412125.019РЭ.
Нормативные и технические документы, устанавливающие требования к установкам контроля радиоактивного загрязнения персонала атомных станций РЗС-05А
1 ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
2 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 Установка контроля радиоактивного загрязнения персонала атомных станций РЗС-05А. Технические условия ДЦКИ.412125.019ТУ.
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
