Гигрометры Rotronic мод. HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS, 64196-16

Назначение

Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS предназначены для измерений относительной влажности и температуры неагрессивных газовых сред, равновесной относительной влажности бумаги и картона, равновесной относительной влажности пищевой и фармацевтической продукции и вычисления параметра «активность воды».

Описание

Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS (далее - гигрометры) объединены единым сенсором относительной влажности и температуры и различаются конструктивными исполнениями измерительных зондов, преобразовательных блоков и встроенными функциями, позволяющими удовлетворять различным измерительным приложениям.

Принцип действия гигрометров основан на сорбционном методе измерения относительной влажности, заключающемся в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.

В зависимости от исполнения, гигрометры включают в себя измерительный преобразователь с дисплеем, либо без дисплея, зонд влажности и температуры, подключаемый непосредственно, либо через удлинительный кабель, установочную базу, соединительные кабели и сетевой адаптер питания. Зонд влажности и температуры является взаимозаменяемым и включает в себя сенсор относительной влажности и сенсор температуры Pt100, встроенный микроконтроллер для цифровой обработки сигналов с сенсоров и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу сигналов относительной влажности и температуры в цифровом формате в измерительный преобразователь, предназначенный для вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений и выдачи аналоговых и цифровых выходных сигналов. Установочная база, подключаемая к измерительному преобразователю, позволяет увеличить количество одновременно подключаемых зондов влажности и температуры, позволяет обеспечить возможность объединения гигрометров в единую измерительную сеть по протоколам RS485, Ethernet TCP/IP, Wi-Fi. Гигрометры выполнены в различных исполнениях (конфигурация конкретного образца гигрометра определяется при заказе):

Гигрометр Rotronic модификации HygroPalm представляет собой портативный ручной измерительный прибор, включающий в себя:

- измерительный преобразователь, выполненный в четырёх конструктивных исполнениях: HP21, ОТ22-А, ОТ23-А и HP23-AW-A. Исполнение HP21 имеет жёстко закреплённый в верней части корпуса стержневой зонд относительной влажности и температуры. Исполнение НР22-А имеет один разъём для подключения съёмного взаимозаменяемого зонда относительной влажности и температуры. Исполнение НР23-А имеет два разъёма для подключения съёмных взаимозаменяемых зондов относительной влажности и температуры. Исполнение НР23-AW имеет два разъёма для подключения съёмных взаимозаменяемых зондов относительной влажности и температуры и встроенную программную функцию вычисления параметра «активность воды» (Aw) согласно международным рекомендациям по качеству пищевой и фармацевтической продукции FDA.

- зонд относительной влажности и температуры, имеющий различные конструктивные исполнения:

НС2-Б (015х83мм, в пластиковом корпусе черного цвета)

НС2-83 (015х83мм, в пластиковом корпусе белого цвета)

HС2-S-HEATED (015х83мм, в пластиковом корпусе, с подогреваемым сенсором) НС2-Б-НН (015х83мм, в пластиковом корпусе, с сенсором, устойчивым к примесям Н2О2)

НС2^М (015х83мм, в стальном корпусе)

НС2-С04 (04х57мм, в стальном корпусе, с удлинительным кабелем 2 метра)

HC2-C05 (05х51мм, в корпусе из латуни с никелевым покрытием, с удлинительным кабелем 2 метра)

HC2-HK25 (015х250мм, в корпусе из термостойкого пластика, с удлинительным кабелем 2 метра)

HC2-HK40 (015х400мм, в корпусе из термостойкого пластика, с удлинительным кабелем 2 метра)

HC2-F05 (05х200мм, в стальном корпусе, с удлинительным кабелем 2 метра)

HC2-HF28 (010х280мм, в стальном корпусе, с удлинительным кабелем 2 метра) HC2-HF50 (010х500мм, в стальном корпусе, с удлинительным кабелем 2 метра) HC2-HS28 (плоский щуп 18х3х280мм, в дюралевом корпусе, с удлинительным кабелем

2 метра)

HC2-HS42 (плоский щуп 18х3х4200мм, в дюралевом корпусе, с удлинительным кабелем

2 метра)

HC2-IC1ХХ (015х 100мм, в корпусе удлинительного кабеля в метрах)

HC2-IC3ХХ (015х250мм, в корпусе удлинительного кабеля в метрах)

HC2-IC4ХХ (015х400мм, в корпусе удлинительного кабеля в метрах)

HC2-IC5ХХ (015х550мм, в корпусе удлинительного кабеля в метрах)

HC2-IC7ХХ (015х700мм, в корпусе удлинительного кабеля в метрах)

HC2-IC3ХХ-A (025х400мм, в корпус удлинительного кабеля в метрах)

HC2-IC4ХХ-А(025х55Oмм, в корпусе удлинительного кабеля в метрах)

HC2-IC5ХХ-А (025х700мм, в корпус удлинительного кабеля в метрах)

HC2-IC7ХХ-А (015х850мм, в корпус удлинительного кабеля в метрах)

HC2-IM1ХХ (015х 120мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в метрах)

HC2-IМ3ХХ (015х280мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в метрах)

HC2-IМ4ХХ (015х430мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в метрах)

•    HC2-IM5XX (015x580мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в метрах)

•    НС2-1Е1ХХ-М (1/2G х 120мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в метрах)

•    НС2-1Е3ХХ-М (1/2NPT х 120мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в метрах)

•    HC2-IS25 (032х63мм, в стальном корпусе, с сеточным фильтром)

•    НС2-1Т25 (032х63мм, в стальном корпусе, с тефлоновым фильтром)

•    HC2-IP25 (032х63мм, в стальном корпусе, с стальным пористым фильтром)

•    HC2-AW (068х6Омм, в стальном корпусе, со встроенной функцией вычисления параметра «активность воды»)

-    фильтр зонда для защиты сенсоров от механических повреждений и загрязнений, имеющий 3 различных конструктивных исполнения: SP-M15 (стальной сеточный фильтр), SP-S15 (стальной пористый фильтр), SP-Т^ (тефлоновый пористый фильтр);

-    установочная база для настольной установки, либо настенного крепления гигрометра.

На лицевой панели измерительного преобразователя расположены жидкокристаллической дисплей и 4 клавиши управления. В перечень встроенных функций гигрометра входят пересчёт результатов измерений относительной влажности в температуру точки росы, абсолютную влажность, энтальпию, температуру смоченного термометра, массовую долю влаги, индикация стабилизации показаний относительной влажности и температуры, программа градуировки зонда, передача результатов измерений на ПК по интерфейсу USB, либо RS232.

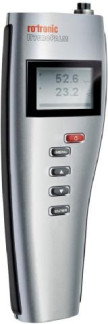

Внешний вид гигрометра Rotronic модификации HygroPalm приведен на рисунке 1. Место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 2 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

Гигрометр Rotronic модификации HygroLog NT представляет собой портативный измерительный прибор с графическим жидкокристаллическим дисплеем и клавишами управления. В дополнение к встроенным функциям вышеописанной модификации HygroPalm, гигрометр осуществляет одновременную запись результатов измерений в собственную энергонезависимую память. Гигрометр включает в себя:

Место пломбировки головки винта крышки корпуса измерительного преобразователя

- измерительный преобразователь, выполненный в следующих исполнениях:

•    HL-NT2 (преобразовательный блок с одним разъёмом подключения съёмного взаимозаменяемого зонда, без дисплея)

•    HL-NT2-D (преобразовательный блок с одним разъёмом подключения съёмного взаимозаменяемого зонда, с дисплеем)

•    HL-NT3 (преобразовательный блок с двумя разъёмами подключения съёмных взаимозаменяемых зондов, без дисплея)

•    HL-NT3-D (преобразовательный блок с двумя разъёмами подключения съёмных взаимозаменяемых зондов, с дисплеем)

•    HL-NT2-P (преобразовательный блок с одним разъёмом подключения съёмного взаимозаменяемого зонда, без дисплея, со встроенным зондом влажности и температуры)

•    HL-NT3-P (преобразовательный блок с двумя разъёмами подключения съёмных взаимозаменяемых зондов, без дисплея, с встроенным зондом влажности и температуры)

•    HL-NT2-DP (преобразовательный блок с одним разъёмом подключения съёмного взаимозаменяемого зонда, с дисплеем, со встроенным зондом влажности и температуры)

•    HL-NT3-DP (преобразовательный блок с двумя разъёмами подключения съёмных взаимозаменяемых зондов, с дисплеем, со встроенным зондом влажности и температуры)

-    зонд относительной влажности и температуры, имеющий 25 различных конструктивных исполнений, указанных для модификации HygroPalm, а также зонд температуры Pt100, выполненный в следующих исполнениях:

•    АС 1900 (стержневой 03х100 мм, диапазон измерений от минус 70 °С до плюс 180 °С, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона температур удлинительного кабеля);

•    АС 1901 (стержневой 03х250 мм, диапазон измерений от минус 70 °С до плюс 180 °С, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона температур удлинительного кабеля);

•    АС 1902 (стержневой 03х250 мм с ручкой, диапазон измерений от минус 70 °С до плюс 80 °С, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона температур удлинительного кабеля);

•    АС 1903 (стержневой 06х200 мм с кабелем 2 метра, не влагозащищённый, диапазон измерений от минус 70 °С до плюс 110 °С, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона температур удлинительного кабеля);

•    АС 1904 (стержневой 06х50 мм с кабелем 2 метра, влагозащищённый, диапазон измерений от минус 70 °С до плюс 110 °С, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона температур удлинительного кабеля);

•    АС 1905 (для монтажа на поверхности, 40х10х5 мм, с кабелем 2 метра, диапазон измерений от минус 70 °С до плюс 180 °С, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона температур удлинительного кабеля);

•    АС 1907 (для измерений температуры поверхности 05х50х200 мм, с ручкой и кабелем

1 метр, диапазон измерений от минус 70 °С до плюс 500 °С);

•    АС 1908 (ручной 04х250 мм, с ручкой и кабелем 1 метр, диапазон измерений от минус 50 °С до плюс 120 °С);

•    АС1909 (стержневой 04х100 мм, диапазон измерений от минус 50 °С до плюс 120 °С);

•    АС1910 (резьбовой 03х150 мм, с резьбой VaG, диапазон измерений от минус 70 °С до плюс 180 °С, с кабелем 2 метра, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона температур удлинительного кабеля);

•    АС1911 (резьбовой 03х170 мм, с резьбой VaG, диапазон измерений от минус 70 °С до плюс 180 °С, с кабелем 2 метра, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона температур удлинительного кабеля);

•    АС1912 (резьбовой 03х220 мм, с резьбой VaG, диапазон измерений от минус 70 °С до плюс 180 °С, с кабелем 2 метра, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона температур удлинительного кабеля);

•    АС1913 (спиральный 25х32 мм, с кабелем 1 метр, диапазон измерений от минус 50 °С до плюс 180 °С);

•    АС1916-А-Т (стержневой 06х60 мм с кабелем 2 метра, влагозащищённый, диапазон измерений от минус 70 °С до плюс 180 °С).

-    фильтр зонда для защиты сенсоров от механических повреждений и загрязнений, имеющий

3 различных конструктивных исполнения, указанных для модификации HygroPalm;

-    установочная база для настенного крепежа измерительного преобразователя, выполненная в следующих исполнениях:

•    HL-DS-NT0 (только для настенного крепления, без встроенных функций)

•    HL-DS-NT1 (с разъёмом для сетевого адаптера питания)

•    HL-DS-NT2 (с разъёмом для сетевого адаптера питания, интерфейсами RS232 и RS485)

•    HL-DS-NT3 (с разъёмом для сетевого адаптера питания, интерфейсами USB и RS485)

•    HL-DS-NT4 (с разъёмом для сетевого адаптера питания, интерфейсами TCP/IP RJ45 и RS485, 2 разъёма логических входов «включено/выключено»)

•    HL-DS-NT4-WL (с разъёмом для сетевого адаптера питания, интерфейсами WLAN и RS485, 2 разъёма логических входов «включено/выключено»)

•    HL-DS-NT4-WEB (с разъёмом для сетевого адаптера питания, интерфейсами TCP/IP RJ45, WLAN и RS485, 2 разъёма логических входов «включено/выключено»)

•    HL-DS-PT2 (с разъёмом для сетевого адаптера питания, интерфейсами USB и RS485,

2 разъёма логических входов «включено/выключено», 4 разъёмами подключения зондов температуры Pt100)

•    HL-DS-PT4 (с разъёмом для сетевого адаптера питания, интерфейсами TCP/IP RJ45 и RS485, 2 разъёма логических входов «включено/выключено», 2 разъёмами подключения зондов температуры Pt100)

•    HL-DS-PT4-WL (с разъёмом для сетевого адаптера питания, интерфейсами WLAN и RS485, 2 разъёма логических входов «включено/выключено», 2 разъёмами подключения зондов температуры Pt100)

•    HL-DS-R-1 (с разъёмом для сетевого адаптера питания, интерфейсами USB и RS485,

2 разъёма логических входов «включено/выключено», 2 выхода реле сигнализации)

•    HL-U1 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов влажности и температуры, 4 разъёма подключения аналоговых входов от 0 до 2,5 В, интерфейсами RS232 и RS485, 2 разъёма логических входов «включено/выключено»)

•    HL-U2 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов влажности и температуры, 4 разъёма подключения аналоговых входов от 0 до 2,5 В, интерфейсами USB и RS485, 2 разъёма логических входов «включено/выключено»)

•    HL-U2-420 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов влажности и температуры, 4 разъёма подключения аналоговых входов (от 0) 4 до 20 мА, интерфейсами USB и RS485, 2 разъёма логических входов «включено/выключено»)

•    HL-U4 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов влажности и температуры, 4 разъёма подключения аналоговых входов от 0 до 2,5 В, интерфейсами TCP/IP RJ45 и RS485, 2 разъёма логических входов «включено/выключено»)

•    HL-U4-420 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов влажности и температуры, 4 разъёма подключения аналоговых входов (от 0) 4 до 20 мА, интерфейсами TCP/IP RJ45 и RS485, 2 разъёма логических входов «включено/выключено»)

•    HL-U4-420-WEB (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов влажности и температуры, 4 разъёма подключения аналоговых входов (от 0) 4 до 20 мА мА, интерфейсами TCP/IP RJ45 и RS485, 2 разъёма логических входов «включено/выключено», совместимость с Internet Explorer)

•    HL-U4-WEB (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов влажности и температуры, 4 разъёма подключения аналоговых входов от 0 до 2,5 В, интерфейсами TCP/IP RJ45 и RS485, 2 разъёма логических входов «включено/выключено», совместимость с Internet Explorer)

•    HL-U4-WEB-WL (с разъёмом для сетевого адаптера питания, 2 разъёма подключения зондов влажности и температуры, 2 разъёма подключения аналоговых входов от 0 до 2,5 В, интерфейсами WLAN и RS485, 2 разъёма логических входов «включено/выключено», совместимость с Internet Explorer)

• HL-U4-WL (с разъёмом для сетевого адаптера питания, 2 разъёма подключения зондов влажности и температуры, 2 разъёма подключения аналоговых входов от 0 до 2,5 В, интерфейсами WLAN и RS485, 2 разъёма логических входов «включено/выключено»).

Внешний вид гигрометра Rotronic модификации HygroLog NT приведен на рисунке 3. Место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 4 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

38.35 22.23

rfl-tronic

Гигрометр Rotronic модификации HygroLab C1 представляет собой лабораторный измерительный прибор, имеет встроенную программную функцию вычисления параметра «активность воды» согласно международным рекомендациям по качеству пищевой и фармацевтической продукции FDA и позволяет подключать до 4 измерительных зондов одновременно. Гигрометр выполнен в металлическом корпусе для настольной установки и включает в себя:

-    измерительный преобразователь;

-    зонд влажности и температуры, имеющий различные конструктивные исполнения:

•    HС2-AW (015х83мм, в стальном корпусе)

•    НС2-AW-USB (04х57мм, в стальном корпусе, с удлинительным кабелем 2 метра)

•    HC2-C04 (04х51мм, в корпусе из латуни с никелевым покрытием, с удлинительным кабелем 2 метра)

•    HC2-C05 (05х51мм, в корпусе из латуни с никелевым покрытием, с удлинительным кабелем 2 метра)

•    HC2-F05 (05х200мм, в стальном корпусе, с удлинительным кабелем 2 метра)

•    HC2-HР28 (010х280мм, в стальном корпусе, с удлинительным кабелем 2 метра)

•    HC2-HР50 (010х500мм, в стальном корпусе, с удлинительным кабелем 2 метра)

-    фильтр зонда для защиты сенсоров от механических повреждений и загрязнений, имеющий 3 различных конструктивных исполнения: SP-M15 (стальной сеточный фильтр), SP-S15 (стальной пористый фильтр), SP-Т^ (тефлоновый пористый фильтр);

-    измерительная камера, выполненная из нержавеющей стали, имеющая 3 различных конструктивных исполнения: WP-40, WP-40TH (глубина 40 мм), WP-14 (глубина 14 мм).

-    ручной уплотнительный механизм AW-KHS для крепления зонда активности воды на измерительной камере;

-    пластиковые стаканчики для анализируемых образцов PS-40 (40 мм), PS-14 (14 мм);

-    ампулы с ненасыщенными водными растворами солей EA-xx-SCS, где XX - номинальное значение относительной влажности над поверхностью раствора.

Внешний вид гигрометра Rotronic модификации HygroLab C1, место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 5 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

Место нанесения знака поверки

Место пломбировки головки винта крышки корпуса измерительного преобразователя

Гигрометр Rotronic модификации HL-20D представляет собой портативный измерительный прибор с графическим жидкокристаллическим дисплеем и клавишами управления. Гигрометр осуществляет запись результатов измерений в собственную энергонезависимую память. Гигрометр выполнен в едином корпусе измерительного преобразователя со встроенным зондом влажности и температуры и имеет 2 конструктивных исполнения:

•    HL-20 (исполнение без дисплея)

•    HL-20D (исполнение с дисплеем)

Внешний вид гигрометра Rotronic модификации HL-20D приведен на рисунке 6. Место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 7 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

Место пломбировки головки винта крышки корпуса измерительного преобразователя

Гигрометр Rotronic модификации HL-1D представляет собой портативный измерительный прибор с графическим жидкокристаллическим дисплеем и клавишами управления. Гигрометр осуществляет запись результатов измерений в собственную энергонезависимую память. Гигрометр выполнен в едином корпусе измерительного преобразователя со встроенным зондом влажности и температуры. Внешний вид гигрометра Rotronic модификации HL-1D приведен на рисунке 8. Место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 9 (знак

Гигрометр Rotronic модификации GTS предназначен для измерения относительной влажности и температуры в стопах бумаги и картона. Внешний вид, место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 10 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

Программное обеспечение

Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D имеют встроенное программное обеспечение (ПО) зондов влажности и температуры и измерительных преобразователей. ПО измерительных преобразователей обеспечивает следующие основные функции:

-    управление питанием измерительного преобразователя и зондов;

-    обработку и передачу измерительной информации от зондов;

-    отображение результатов измерений и служебной информации на встроенном дисплее;

-    запись, хранение и считывание данных из встроенной энергонезависимой памяти;

-    формирование аналоговых и цифровых выходных сигналов;

-    пересчет единиц влажности по запросу пользователя;

-    самодиагностику аппаратной части измерительного преобразователя.

ПО зондов влажности и температуры выполняет следующие функции:

-    обработку и передачу измерительной информации от сенсоров;

-    формирование выходного аналогового и цифрового сигнала для передачи в измерительный преобразователь.

Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D могут работать с автономным ПО HW4.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик гигрометров.

Гигрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Место пломбировки головки винта крышки корпуса измерительного преобразователя

Г игрометр Rotronic модификации GTS представляет собой ручной прибор, включающий в себя преобразовательный блок с жидкокристаллическим дисплеем и плоский измерительный штык-зонд, жёстко закреплённый на корпусе преобразовательного блока.

Таблица 2 - Диапазон измерений относительной влажности

Таблица 3 - Диапазон измерений температуры

Примечание: где ХХ в маркировке зонда - длина удлинительного кабеля, м

Таблица 4 - Пределы допускаемой основной абсолютной погрешности измерительного канала относительной влажности

где t - значение температуры по модулю, °С

*

2)    Пределы допускаемой дополнительной абсолютной погрешности по каналу относительной влажности от влияния изменения температуры анализируемой среды в пределах рабочих

условий на каждые 10 °С, %

0,2

8

24000

3)    Параметры электрического питания и потребляемая мощность приведены в таблицах 6 и 7.

4)    Габаритные размеры и масса приведены в таблице 8.

5)    Средний срок службы, лет

6)    Средняя наработка на отказ, ч

7)    Условия эксплуатации должны соответствовать указанным в таблице 9

Таблица 7 - Потребляемая мощность

Таблица 8 - Г абаритные размеры и масса

Таблица 9 - Условия эксплуатации

Знак утверждения типа

наносится на боковую поверхность корпуса измерительного преобразователя в виде наклейки и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки гигрометров приведен в таблице 10.

Поверка

осуществляется по документу МП-242-1984-2016 «Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 февраля 2016 г. Основные средства поверки:

-    генератор влажного воздуха HygroGen модификации HygroGen 2, пределы допускаемой абсолютной погрешности ±0,5 % (номер Госреестра 32405-11);

-    термометр сопротивления платиновый эталонный ПТС-100, 3 разряда, диапазон измерений от минус 196 °С до плюс 420 °С (номер Госреестра 32675-06) в комплекте с преобразователем сигналов ТС и ТП прецизионным «Теркон» (номер Госреестра 23245-08);

-    термостат жидкостный Fluke 7000 модели 7380, диапазон воспроизводимых температур от минус 80 до плюс 100 °С, нестабильность поддержания температуры ±0,006 °С, неравномерность температуры ±0,008 °С (номер Госреестра 40415-15);

-    термостат жидкостный Fluke 6000 модели 6102, диапазон воспроизводимых температур от плюс 35 до плюс 200 °С, нестабильность поддержания температуры ±0,02 °С, неравномерность температуры ±0,02 °С (номер Госреестра 40226-08).

Знак поверки наносится на гигрометр, как указано на рисунках 2,4,5,7,9,10 и (или) на свидетельство о поверке.

Сведения о методах измерений

Методика измерений приведена в руководствах по эксплуатации на гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS.

Нормативные и технические документы, устанавливающие требования к гигрометрам Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS

1    ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»

2    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

3    Техническая документация изготовителя "Rotronic AG", Швейцария.
